Введение

В ряду рзличных видов рбот рботы плотничные и столярные являются ниболее рспрострненными блгодря и количеству, и срвнительно легкой доступности древесины почти во всех концх ншего госудрств, ткже блгодря вековым нвыкм ншего нселения обрщению с этим мтерилом. Нельзя, однко, скзть, что использовние лес и те соединения чстей древесины, ккие приходится видеть н прктике, были бы всегд очень рционльны. Тк, нпример, сплошь и рядом приходится видеть бревенчтые срубы, у которых углы сгнили, промежуточные чсти стены нходятся еще в очень приличном состоянии. Происходит это вследствие непрвильной рубки чшек в углх, с поворотом выемки кверху, отчего в чшкх зстивется вод и вызывет згнивние углов. Рвным обрзом нередко встречются сростки обвязок (перил мостов, верхние обвязки стойчтых здний), рсположенные не под стойкой и потому провисшие и рскрывшиеся.

Поэтому при ознкомлении с приемми рбот и врубкми в плотничных и столярных рботх нужно особое внимние обртить н те общие положения, ккими ндо руководствовться при рсчерчивнии рзных соединений.

Рзниц между рботми плотничными и столярными зключется, во-первых, в рзмерх обрбтывемых чстей (при плотничных рботх они, вообще говоря, крупнее), во-вторых, в способх зкрепления соединяемых чстей в смих врубкх: в то время кк в плотничных врубкх для этой цели применяются рзные железные изделия (гвозди, скобы, болты), в рботх столярных преоблдет столярный клей, сообрзно чему требуется, конечно, и более тщтельня пригонк плоскостей. Смо собой рзумеется, что для достижения ткой тщтельности при столярных рботх требуются и более точный, сложный и рзнообрзный инструмент, и соответствующие приспособления (верстк) для возможности ккуртной обрботки чстей.

Кк и во всех видх строительных рбот, изучению подлежт:

1) инструмент, употребляемый при рботх;

2) основные и вспомогтельные мтерилы и их сортмент;

3) основные приемы рбот;

4) рзновидности соединений (врубки). Первончльно это ознкомление будет сделно в отношении плотничных рбот, потом – столярных.

Глв I

Инструмент плотничного дел

Из плотничного инструмент глвнейшим является топор, состоящий из железной чсти, нсженной н топорище из дерев крепких пород. Нзвния отдельных чстей топор видны из рис. 1, причем лезвие служит для тески, обух – для зколчивния. Ниболее рбочей чстью лезвия является «носок». Прорезк, которя делется не у всех топоров, служит для выдергивния гвоздей. Железный клин предохрняет топор от сосккивния с топорищ. Топор делется железный, лезвие и обух нвривются стлью. Топором выполняется большя чсть плотничной рботы: теск, выборк четвертей, перерубние, устройство врубок, зколчивние скоб, гвоздей и т. д.

Рис. 1. Топор

Железки шерхебеля и рубнк

Вид сверху

Рис. 2. Рубнок.

Рис. 3. Медведк

Рис. 4. Струг прямой и кривой.

Рис. 5. Долото.

Для придния большей глдкости отеснным топором поверхностям или поверхностям, полученным после рспиловки, служт шерхебель, рубнок и медведк (рис. 2 и 3). Все они имеют железку, удерживемую в колодке деревянным клином. Шерхебель имеет железку, зкнчивющуюся округленным крем, и служит для предврительной остружки нгрубо, рубнок и медведк имеют железку прямую и служт для выглживния поверхностей. Медведкой рботют дв человек, сидя н стругивемом предмете. Кроме того, режущим инструментом и инструментом для снятия коры служит струг прямой и кривой (рис. 4).

Для долбежки отверстий и гнезд употребляется долото (рис. 5), в железную трубку которого зпрвляется ручк твердого дерев, охвчення н конце железным кольцом, предохрняющим рукоять от рзмочливния.

Рис. 6. Стмеск.

Стмеск (рис. 6) отличется более слбым лезвием, он преднзнчен для подчистки рзличных врубок без удров по рукоятке, почему последняя и приспособлен для более удобного держния рукой и нсживется н острие, вделнное н обртном конце железки.

Для пробурвливния сквозных отверстий употребляются бурв (рис. 7) с нконечникми рзличного устройств: ) ложечным, б) перочным, в) винтообрзным. Н конце бурв имеется жло для врезывния в дерево, к нему примыкет нконечник того или иного устройств. Обе эти чсти делются стльными. Дльше идет железное веретено с проушиной для деревянной ручки.

Для перепиливния поперек и рспиловки вдоль дерев употребляются рзного устройств пилы.

Пил поперечня (рис. 8) имеет стльное полотно с зубьями и снбжен двумя деревянными рукояткми по концм. Зубья пилы бывют рзного очертния и поочередно слегк отводятся в рзные стороны от плоскости пилы особым прибором – рзводкой (рис. 9), что делется с той целью, чтобы пропил был шире, чем толщин. полотн пилы, блгодря чему полотно не будет зжимться в пропиле.

Рис. 7. Бурв.

Рис. 8. Пил поперечня.

Рис. 9. Рзводк для пил.

Рзводк – железня плстинк с прорезями, куд зпускются зубья пилы и отгибются в сторону.

Для более мелких пропил служит лучковя пил (рис. 10), полотно которой укреплено в деревянном стнке, для нтяжения полотн служит веревочня тетив, туго нкручивемя особой деревянной зщелкой. Пилы бывют с крупным, средним и мелким зубом – сообрзно рзмеру изделия. Лучковою пилою может рботть один человек. Лучковя пил с очень узким полотном нзывется поворотною.

Рис. 10. Пил лучковя.

Рис. 11. Ножовк.

Ножовк (рис. 11) – полотно зделно одним концом в рукоятку. Узкие ножовки служт для пропиливния прорезей в доскх.

Помимо перечисленного режущего инструмент плотник имеет в своем рспоряжении много других рбочих предметов.

Рис. 12. Молоток ручник.

Рис. 13. Молот.

Молоток – бывет рзличных рзмеров; ручник (рис. 12) – небольшой стльной молоток, нсживемый н деревянную рукоятку, имеет один конец плоский – для збивки, другой – оттянутый с прорезью для вытскивния гвоздей.

Молот (рис. 13) – весом от 1 до 2 кг – железный с нвренными стлью концми для удров большой силы.

Рис. 14. Кувлд.

Кувлд (рис. 14) – весом 2—8 кг – для збивки крупных гвоздей, скоб и т. п.

Киянк (рис. 15) – деревянный молоток для рботы долотом и стмеской, чтобы не рзмочливть их рукояток.

Вспомогтельными инструментми при плотничных рботх являются:

Вьюшк с отвесом (рис. 16) – шнур, нвитый н деревянную ктушку, свободно врщющуюся н стержне с рукояткой. К концу шнур прикрепляется медный, железный или свинцовый отвес, блгодря которому шнуром поверяется вертикльность рзличных чстей постройки. Нтертый мелом или углем шнур служит для отбивния н доскх и бревнх прямых линий, по которым производится обтеск.

Рис. 15. Киянк.

Рис. 16. Вьюшк с отвесом.

Нугольник (рис. 17) – деревянный или метллический – для прочерчивния линий под прямым углом к кромке и для проверки првильности обделки досок и брусков в поперечном нпрвлении.

Рис. 17. Нугольник.

Рис. 18. Млк.

Млк (рис. 18). Прибор нподобие нугольник, но с линейкми, соединенными н шрнире, что дет возможность изменять величину угл. Линейки удерживются в неизменном положении нжимной гйкой с бршком (ушкми), нвинчивющеюся н соединяющую обе линейки ось.

Циркуль (рис. 19) – железный с дугою, прикрепленной к одной ноге и нжимным винтом с бршком – н другой ноге, чтобы сохрнять неизменное рсстояние между ножкми.

Рис. 19. Циркуль.

Рис. 20. Втерпс.

Втерпс (рис. 20) – для проверки горизонтльности плоскостей – две деревянные плотно скрепленные рейки, в одной из которых сделны дорожк и прорез для шнур с отвесом.

Уровень (рис. 21) – предствляет из себя небольшую линейку, в которую зделн трубочк с жидкостью и небольшим воздушным пузырьком; при горизонтльном положении линейки воздушный пузырек устнвливется посредине трубки.

Иногд в той же линейке зделн в особом отверстии второй уровень под прямым углом к первому () для поверки вертикльности плоскостей.

Черт (рис. 22) – изогнутя железня плстинк с зостренными концми, рспиремыми н определенное рсстояние деревянным бруском, прикрепленным шнуром.

Рис. 21. Уровень.

Рис. 22. Черт.

Чертой пользуются для пригонки одного к другому бревен, брусьев или досок, ведя одну ножку по крю того бревн или доски, которые уже отесны, другую – по тому, который подлежит отеске.

Рис. 23. Нпильник.

Нпильники (рис. 23) – стльные стержни сильной зклки с нсечкой. Служт для точки пил; в звисимости от поперечного сечения бывют треугольные, плоские, полукруглые и круглые – сообрзно форме зубьев пилы.

Глв II

Мтерилы

А. ― Дерево

Глвным мтерилом, с которым имеет дело плотник, является дерево рзных сортов и пород. Для строительных рбот идет тк нзывемый строевой лес, включющий следующие породы: сосну, ель, пихту, кедр, лиственницу. Нибольшим применением у нс пользуется сосн блгодря ее рспрострнению в стрне, достточной прочности и удобству обрботки. Твердость и прочность рзных сортов звисят от почвы, н которой он рстет, причем рзличют сосну рудовую – более богтую смолистыми веществми и более прочную и сосну мендовую – с древесиной светлой и менее прочной. Первя произрстет н местх сухих, вторя н сырых.

Ель похож строением и кчеством своей древесины н сосну, но слбее последней, беднее смолой и потому скорее згнивет. Древесин ели светлее, чем сосны, и отличется тем, что имеет сучки круглые, в то время кк у сосны сучки овльные, что объясняется рзличным нпрвлением ветвей по отношению к глвному стволу. Употребляется ель н внутренние чсти сооружения и н временные постройки.

Пихт – похож древесиной н ель и близк к ней по кчеству.

Кедр – по строению древесины и кчествм ее весьм близок к сосне и местми, кк, нпример, в Амурском кре, вполне её зменяет.

Лиственниц – ткже похож древесиной н рудовую сосну. Большое достоинство ее – хорошее сопротивление згнивнию, поэтому он весьм выгодн в сырых местх (сви, стойки, нижние венцы, лежни и т. п.). По твердости несколько превосходит сосну.

Кроме этих пород дерев, глвным обрзом и идущих н плотничные рботы, плотнику приходится иногд иметь дело с дубом, грбом, буком и березой, ткже с некоторыми другими породми, кк вяз, ясень, ольх, лип, осин и тополь, что приходится делть или сообрзно местным условиям по недосттку строевого лес, или для некоторых специльных поделок.

Дуб – имеет большую твердость, поэтому очень хорош для подклдок и подушек в местх, где сосредоточено большое двление. Кроме того, он не скоро згнивет, поэтому хорош н сви, стулья, шплы, телегрфные столбы и т. п. Близко к дубу по кчествм и строению подходит ясень, но он слбее. Блгодря прочности и знчительному сопротивлению истирнию дуб имеет огромное применение для пркетных полов.

Грб и бук по твердости близки к дубу, но имеют большую упругость – хороши для изготовления колодок инструмент, спиц колес, гнутой мебели и т. п.

Берез – несколько слбее их, очень плохо сопротивляется действию влги. Применяется в тележном деле.

Дльше идут более слбые породы: ольх, осин, клен и тополь, применение которых кк скзно было, вызывется иногд отсутствием строевого лес или опрвдывется временным хрктером построек.

Нижеследующя тблиц покзывет вес 1 куб. м дерев в килогрммх в воздушно-сухом состоянии, т. е. с содержнием влги от 15 до 18% в хвойных породх и от 16 до 20% в лиственных.

Берез. . . . . 620

Бук. . . . . 770

Дуб. . . . 700—750

Ель. . . . 500—650

Клен. . . . . 700

Лип. . . . …. 580

Лиственниц. . . 570

Ольх. . . . . 590

Сосн. . . 550—650

Осин. . . . .430

Ясень. . . . . 750

Для срвнения с весом воды нужно помнить, что 1 куб. м воды весит 1000 кг.

Пороки дерев

При обрщении с рзличными сортми дерев, глвное при его приемке, необходимо иметь хотя бы смые крткие сведения о его порокх, или «футх», т. е. тких внутренних или нружных повреждениях и непрвильностях в строении и кчестве древесины, которые понижют ценность мтерил или делют его непригодным для прктического употребления.

Этих пороков дв род: 1) пороки здоровой древесины и 2) пороки, сопровождемые болезнью волокон (гниением).

Пороки здоровой древесины

Морозобоины, или морозовинные трещины, идущие вдоль ствол, уширяясь к коре; обрзуются от мороз или от удров соседнего пдющего дерев (рис. 24). Вод, попдя в трещину и змерзя, увеличивет ее. Иногд эти трещины со временем зтягивются с обрзовнием долевого нрост н дереве. Млые морозобоины не препятствуют употреблению дерев, при больших дерево годится лишь н дров.

Рис. 24. Морозобоин.

Рис. 25. Метик: ) соглсный; б) несоглсный

Рис. 26. Сердцевидные трещины.

Рис. 27. Отлупы.

Рис. 28. Косослой.

Рис. 29. Доск, выпилення из свилевтого бревн.

Рис. 30. Крень.

Метик (рис. 25) – рдильные трещины внутри дерев, обрзоввшиеся от его рскчивния и незметные снружи. Чще встречется у стрых деревьев и идет н знчительную длину. В рспиловку ткие бревн не годятся, особенно если трещины идут от центр под углом (метик несоглсный).

Сердцевидные трещины, или ветренниц (рис. 26), обрзуются от рскчивния дерев. Отличются от трещины метик тем, что кря имеют здоровые и одинкового цвет с цветом древесины, у метик чсто кря темнее вследствие нчвшегося гниения. Сердцевидные трещины обычно идут н небольшую длину (1—2 м), нчинясь у основния.

Отлупы (рис. 27) – трещины концентрические (по годовым слоям), обрзующиеся или от кчния дерев, или от удр его другим, пдющим. Причиною обрзовния отлупов иногд считют ткже быстрое потепление весною, когд внешние кольц древесины, нгревшись, увеличивются в объеме и отделяются от средней чсти ствол, сохрняющей еще млый объем. Отлупы, зполненные выделениями серы, нзывются сернякми. Отлупы препятствуют использовнию бревен для рспиловки н доски. Сернякми же нзывются рзного род рнения дерев, зтягивемые смолой.

Косослой (рис. 28) – рсположение волокон по винтовой линии – препятствует рспиловке бревен н доски, тк кк при этом перерезются волокн и доски получются нстолько слбыми, что ломются дже при переноске.

Свилевтость (рис. 29) – волнообрзное рсположение, блгодря чему зтрудняется рспиливние и остружк мтерил. Н постройки не допускются, но в столярном и токрном деле этот порок способствует более крсивому виду поверхности изделий.

Крень (рис. 30), или односторонняя твердослойность,– с одной стороны дерев древесин более твердя и более темня, чем с противоположной.стороны. При рспиловке доски получются неодинковой твердости, поэтому сильно коробятся и нервномерно изншивются.

Пороки, сопровождемые болезнью волокон

Общим именем эти пороки именуются гнилью, обязны своим происхождением рзличного род прзитным грибкм и поржют дерево глвным обрзом после рубки, но и во время рост чсти дерев могут згнивть.

Гниль, рзрушя древесину, делет ее непрочной и негодной для применения в дело.

Тбычные сучья – не зросший вовремя сломнный сук дерев згнивет, буреет, и древесин его делется трухлявой. Эт гниль проникет в глубь ствол и делет его совершенно непригодным, и притом нередко н большом протяжении.

Ложня, или двойня, зболонь – кольцеобрзные пояски или дуги цвет, отличющегося от основного цвет древесины. Древесин тких поясков тускл, мягк, чсто порист, иногд дже нчинет рзлгться.

Гнилое кольцо; сердцевидня гниль; дупловтость. Иногд дерево имеет одно или несколько колец, древесин которых попорчен гнилью, – это гнилые кольц. Дльше згнивет середин ствол, получется сердцевидня гниль, по обрщении сгнившей сердцевины в труху и выветривнии получется дупло. С ткими порокми лес непригоден в рботу.

Синев – изменение окрски древесины в синий цвет под влиянием особого грибк. В сухом месте синев не рзвивется, но в сыром может рзрушить древесину. Бывет синев другого род – происходящя от действия воды при сплве лес, иногд при хрнении сырого лес в штбелях без достточного проветривния. Ткя синев от солнц выгорет и пороком дерев не считется.

Крсня гниль, беля гниль – из-з зржения древесины соответствующими грибкми происходит рзрушение ее, рзрстющееся и вдоль, и по годовым слоям, причем соответственно изменению цвет древесины получет нзвние и см гниль. Рзвивясь по годовым слоям, он чсто вызывет отлупы. Нружным признком поржения дерев крсной гнилью служит нрост н дереве, имеющий вид рковины. Помимо перечисленных пороков, древесин уже в постройке подвергется иногд поржению животными и грибковыми прзитми. Из первых нужно упомянуть о некоторых нсекомых, личинки которых рзрушют дерево, кк, нпример, дровосек-короед, в морской воде шшень. Из грибков прзитов ниболее серьезным является домовый, или плчущий, гриб. Условиями, блгоприятствующими его росту, служт: нличие сырости, отсутствие свет и проветривния.

Б. – Железо

Для скрепления между собой рзличных деревянных чстей употребляются следующие виды изделий из желез:

Гвозди (рис. 31) – проволочные и ковные. Проволочные гвозди бывют круглые и квдртные; последние лучше сопротивляются выдергивнию. Ковные гвозди имеют коническую форму и выпуклую шляпку большего рзмер, чем проволочные. Ввиду большей их толщины у шляпки применяются иногд для прикрепления поковок, где имеются срезывющие усилия, кк, нпример, для прибивки петель у ворот. Вообще же ковные гвозди применяются редко, отчсти вследствие их дороговизны. Гвозди служт глвным обрзом для прибивки досок, причем з првило принимется, чтобы длин гвоздя был в дв с половиной – три рз больше толщины доски.

Рис. 31. Гвозди: ) проволочный; 6) ковный.

Рис. 32. Скоб: ) прямя; б) оборотня.

Скобы (рис. 32) – из круглого или квдртного желез с згнутыми, зостренными и зершенными концми длиною 10 см – служт для соединения между собою бревен и брусьев, сходящихся под углом. Скобы бывют прямые, когд концы их нходятся в одной плоскости и смотрят в одну сторону, и оборотные, когд концы смотрят в рзные стороны или нходятся в плоскостях взимно перпендикулярных.

Болты (рис. 33) – круглые стержни с утолщенной головкой н одном конце и винтовой резьбой н другом конце. Н эту резьбу нгоняется нвинтовння внутри гйк, снружи квдртня или шестигрння. Во избежние смятия дерев под головку и гйку подклдывются круглые или квдртные шйбы из котельного или полосового желез.

Рис. 33. Болт.

Рис. 34. Шуруп.

Рис. 35. Глухрь.

Винты и шурупы (рис. 34) – железные, конические, нрезнные до половины длины стержни с прорезью в головке для звинчивния.

Глухри (рис. 35) нвинтовны подобно шурупм, но сми делются большего рзмер и головку имеют квдртную, тк кк звинчивются ключом.

Все эти изделия в большинстве фбричного производств. Прочие поковки из желез, кк хомуты, угольники, нклдки, кольц, вклдыши, плстинки и т. п., изготовляются сообрзно детлям конструкции и описны будут при описнии рбот. Для их изготовления идут проджные сорт квдртного, круглого и полосового желез.

Глв III

Допускемые нпряжения

Для ндежности сооружений необходимо, чтобы все чсти его имели известный зпс прочности, т. е. чтобы мтерил не только не подверглся усилиям, близким к тким, которые его могут рзрушить, но имелся и достточный зпс. Для деревянных сооружений ткой зпс прочности принимется от 3– до 6-кртного, т. е. допускемые нпряжения от 3 до 6 рз менее рзрушющих, нзывемых временными, причем для сооружения временных зпс прочности берется меньший, для постоянных больший. У нс приняты следующие нормы допускемых в постройкх нпряжений для дерев в килогрммх н 1 кв. см сечения, причем имеется з виду сухя древесин (10—17% влжности), нходящяся в постройке в условиях обеспечения от действия сырости.[1]

* При рсчете длинных стоек нужно принимть во внимние продольный изгиб стойки, поэтому допускемое нпряжение уменьшется сообрзно длине стойки.

Для временных построек приведенные нормы могут быть увеличены н 35%. При применении полусухой древесины (17—23% влжности) тбличные нормы снижются н 20%, для сырой (более 28% влжности) н 40%.

Глв IV

Сортмент дерев

Применяемые в строительном деле лес носят следующие нзвния.

Хлыст – срубленный ствол дерев корня до вершины с обрубленными ветвями.

Бревно – получется после перепиливния хлыст н соответствующей длины отрезки, причем снимется и кор дерев во избежние поржения его прзитми – нсекомыми (короед) и грибкми. Тонкий конец бревн нзывется отрубом, толстый – комлем. Толщин бревен измеряется по тонкому концу, причем по ншему стндрту толщин меняется через 1 см, длин устновлен 4; 4,5; 5; 6,5; 7; 8,5; 9; 11; 13; 15; 17; 19,5 м. Ниболее ходовые по длине рзмеры – 5, 6,5 и 8,5 м, по толщине – от 16 до 37 см. Утончение бревн к вершине нзывется сбегом, причем если н 1 м длины бревн утолщение более 1 см, то это считется уже дефектом, и ткие бревн нзывются зкомиевтыми. При млой рзнице в толщине комля и вершины бревн нзывются полнодревесными.

Подвязник – длинное бревно (12—17 м) толщиною от 10 до 13 см – употребляется н стойки лесов.

Нктник – более короткое (6—8 м) тонкое бревно (10—15 см) – идет н подмостки, стропил и т. п.

Жерди – толщиною от 4 до 8 см, длиною 6—10 м – вспомогтельный мтерил при строительных рботх.

Круглый лес, преднзнченный для рспиловки, должен быть прямым, требуемой длины и толщины, хорошо очищенным от сучьев, со здоровою древесиною и полновесным, т. е, по форме своей близким к цилиндру, чем отличются деревья, выросшие в чще лес. Ниболее пригодны для рспиловки комлевые бревн, т. е. вырезнные из нижней чсти хлыст, кк имеющие мло сучкой, тогд кк вершинные обыкновенно сучковты. По своим кчествм круглый пиловочный лес делят н три сорт:

1-й сорт – бревн прямые, круглые, без всяких пороков и без большого количеств сучьев;

2-й сорт – бревн не совсем прямые и с сучкми;

3-й сорт – бревн с гнилью и другими порокми.

Впрочем, техническими условиями рзличных ведомств устнвливются другие признки рзделения бревен по сортм и другое число сортов.

Мтерил, получемый из бревен

Плстины (рис. 36) – получются из рспиловки бревн вдоль н две чсти.

Четвертины (рис. 37) – от рспиловки бревн двумя пропилми крестом н четыре чсти.

Рис. 38. Обтеск бревн:

) н 1 кнт; б) н 2 кнт (лежень); в) н 4 кнт – голлндский брус (с обливинми); г) н 4 кнт – чистый брус.

Рис. 39. Рспиловк бревн: ) горбыли; б) получистые доски; в) полуобрезные доски; г) чистые, или обрезные, доски.

Обтескою или опиловкою бревн получют (рис. 38) бревно, отеснное н 1 кнт (рис. 38, ); бревно, отеснное н 2 кнт, или лежень (рис. 38,б); н 4 кнт, или брус – либо тк нзывемый голлндский (рис. 38, в), с обливинми по углм, либо чистый (рис. 38, г).

Рспиловкою бревн несколькими проходми пилы получют доски (рис. 39). Чистообрезные, или чистые (рис. 39,г), у которых все кромки опилены; полуобрезные (рис. 39, в) – имеют по одной, широкой, стороне кромки чистые, по другой – с обливиной, которя идет либо во всю длину доски, чще только н чсть длины; получистые, или необрезные, имеют только две опиленные стороны, узкие стороны не опилены вовсе, поэтому ширин доски меняется сообрзно утолщению бревн. Горбыли, или обполы (39, ),– опилен только одн сторон, другя выпукля, сообрзно нружному очертнию бревн.

Рис. 40. Рсчерчивние брус нивыгоднейшего сечения (с нибольшим сопротивлением изгибу).

Рис. 41. Гонт: ) шведский; 6) шпунтовый или польский.

Толщин досок измеряется обычно в миллиметрх, и сообрзно толщине доски делятся н сорт: шелевк – от 10 до 20 мм, тес – от 22 до 35 мм, доски – 40—80 мм, лфет – 90—130 мм. Ширин досок обычно колеблется в пределх от 125 до 270 мм. При ширине меньшей, чем двойня толщин, мтерил нзывется брускми. Из брусков ниболее ходовые – решетник, квдртные или близкие к ним бруски со стороной от 50 до 65 мм.

Ниболее употребительны у нс доски: тес в 25 мм – для покрытия кровли, обшивки здний, подшивки потолков, обшивки переборок и т. п., доски от 40 до 65 мм – идут н столярные рботы (окн и двери), н нстилку полов, устройство переборок стоймя и т. п.; более толстые доски применяются чще в гидротехнических сооружениях. Шелевк толщиною от 13 до 20 мм идет н временные блгны и ящики, но 20-мм доски идут н обшивние переборки и подшивку потолков.

Бруски получются от рспиловки вдоль бревен в двух взимно перпендикулярных нпрвлениях, причем при рспиловке бревен получется чсть брусков чистообрезных, чсть полуобрезных с обливинми (2-й сорт). Решетник употребляется н обрешетку крыш, н пробоины при обшивке стен тесом и т. п. Бруски другого сечения выпиливются или вытесывются из бревен сообрзно их нзнчению, причем если брус преднзнчен для принятия н себя нгрузки, т. е. предствляет из себя блку, то при выпиливнии из одного и того же бревн нибольшую нгрузку выдержит брус прямоугольного сечения, у которого ширин будет относиться к высоте, кк 5:7 ( иногд принимют н прктике близкое к этому отношение 3:4).

Для рсчерчивния бревн н ткой брус поступют кк покзно н рис. 40. Уложив н подклдке бревно горизонтльно, по отвесу н торцевой стороне отмечют вертикльный диметр б, который делят н три рвные чсти: бе, ее и г. Из точек г и е восстнвливют по угольнику перпендикуляры к диметру б, один – впрво вг и другой – влево де. Точки пересечения этих перпендикуляров с окружностью торц д и в соединяют с концми диметр и б. Получится прямоугольник, у которого длин сторон дб и в будет относиться к длине сторон д и бв, кк 5:7.

Сделв то же построение н другом торце брус, но с соблюдением рзмеров, полученных н тонком торце (инче получится брус, уширяющийся к одному концу), отбивют вдоль бревн шнуром черты по точкм – дб – в, поворчивют бревно тк, чтобы будущие две грни были вертикльны, кк покзно н чертеже, зкрепляют бревно и нчинют отеску.

Кроме укзнного сортмент лес, получемого путем рспиловки, имеются еще сорт, получемые рсклывнием кругляшей (гонт) и стружкой досок (дрнь). Гонт шведский (рис. 41) получется путем рсклывния по рдиусм коротких обрубков, длиною от 50 до 75 см, толщин гонтии от 5 до 15 мм, ширин – от 100 до 180 мм. Гонт польский, или шунтовнный (рис. 41,б), отличется тем, что н широкой стороне дощечки проделывется пз, в который вствляется узкий крй другой дощечки.

Дрнь штуктурня – толщиною от 3 до 4 мм, шириною одинрня 20—30 мм и двойня 35—50 мм; длин дрни обычно 2 м, но бывет 1 и 1,5 м.

Дрнь кровельня – длиною от 1 до 2 м, шириною 9– 13 см, толщиною 4—6 мм. Гонт и кровельня дрнь идут н устройство кровли.

Рис. 42. Вгонк: ) одинрня; б) двойня.

Рис. 43. Рустик.

Рис. 44. Шпунтовнные доски.

Н рынке встречется еще строгный мтерил, глвнейшие сорт которого следующие; ) вгонк (рис. 42) толщиной от 20 до 25 мм, шириной около 170 мм – для обшивок; б) рустик (рис. 43) той же толщины и для той же цели; в) шпунтовые доски (рис. 44) толщиной от 40 до 50 мм – для нстилки полов,

Следует упомянуть еще об одном мтериле, который все больше входит в прктику строительств, – это многослойня фнер – широкя (до 1,5 мм), длиння стружк толщиной от 1 до 5 мм, снятя в виде ленты с окружности врщющегося вокруг своей оси кряж. Рньше ткя фнер дорогих сортов дерев шл н оклейку глвным обрзом мебели. Теперь склеивют несколько слоев ткой фнеры из более дешевых сортов лес (ольх, лип, берез и т. п.), рсполгя волокн во взимно перпендикулярном нпрвлении, и получют многослойную фнеру, пригодную для зполнения дверных полотен, устройств переборок, подшивки потолков и т. п.

Глв V

Основные приемы производств плотничных рбот

Рбот Топором

Нибольшее количество рбот плотники выполняют топором, причем основных приемов рбот три: рубк – основное нпрвление лезвия топор перпендикулярно волокнм дерев; колк – лезвие топор идет в плоскости, прллельной волокнм, и теск – плоскость топор нискось по нпрвлению волокон.

Рис. 45. Теск.

Рис. 46. Выборк четверти.

Рис. 47. Выборк пз или шпунт.

Рубк бревен производится попеременными удрми топор то поперек волокон, то слегк нискось, причем по углублении врубки н половину толщины бревно переворчивется ткже с другой стороны.

Колк – топор с силою вгоняется у конц бревн, в щель вгоняют клин, топор вынимют, делют удры топором дльше по черте, клин згоняют глубже и по мере продвижения щели вгоняют новый клин, после чего первый вывливется, и тк продвигются дльше.

Теск (рис. 45) производится по отбитой предврительно черте, причем отесывемя плоскость должн быть вертикльн и обрщен к првой ноге плотник, ствшего под бревном. Снчл через 30—50 см делются сильными удрми поперечные ндрубы склывемой чсти по всей длине бревн, зтем, ккуртно рботя носком и средней чстью лезвия, плотник склывет чсть бревн до черты, двигясь нзд и отворчивя щепу впрво. После грубой отески производится подчистк плоскости носком топор.

Выборк четвертей (рис. 46). Четвертью нзывется прямоугольня продольня впдин, вынутя вдоль углового кнт брус или доски. Для выборки ее делют снчл ряд поперечных зрубов до линий, огрничивющих четверть, стесывют по зрубкм нклонную плоскость (фску), зтем осторожными удрми носк топор то вертикльно по одной черте, то горизонтльно по другой выбирют впдину, подчищют ее топором или рубнком и поверяют угольником.

Выборк пз или шпунт (рис. 47), т. е. прямоугольного углубления, идущего вдоль брус или доски, производится путем осторожной выборки по чертм, огрничивющим пз, двух дорожек вертикльными и нклонными удрми носк топор. Гребень, обрзующийся между этими дорожкми, срубется крестообрзными нсечкми носком топор. Очистк дн пз делется долотом или особым видом рубнк – фльцовкой.

Остружк досок и брусьев делется для придния большей глдкости поверхностям, причем если доски ндо привести в одну скобу, т. е. дть им по всей длине одинковую ширину, то предврительня грубя отеск их кромок по черте делется топором. Остружк производится снчл шерхебелем, зтем вырвнивется медведкой и, если требуется еще большя чистот, рубнком и фугнком.

При производстве врубок, требующих рботы пилою и топором, производится с помощью нугольник и метр ккуртное рсчерчивние врубок, после чего делются нужной глубины пропилы пилой и подлежщя удлению чсть подсекется либо осторожными удрми ноской топор близ черты, огрничивющей врубку н боковой стороне брус, либо зколми лезвием топор с торц брус. Зтем производится тщтельня подчистк плоскостей топором, долотом и рубнком.

Выдлбливние гнезд производится посредством долот, которое ствится поперек волокон по черте, огрничивющей крй гнезд со скошенной стороной, обрщенной внутрь гнезд. Подсекние этой зрубки делется при нклонном положении долот.

Глв VI

Врубки

Сопряжения рзличных деревянных чстей нзывются врубкми. Основные требовния при производстве врубок:

1) врубк должн быть устроен тким обрзом, чтобы окзывл сопротивление действующим в днном месте силм (сжтие, рстяжение или сдвиг), принимя во внимние те пределы прочного сопротивления дерев, которые приведены в глве III;

2) соприксющиеся чсти дерев должны плотно прилегть друг к другу по всем плоскостям соединения, инче рспределение усилий будет нервномерным, что повлечет з собой рзрушение чстей врубки;

3) при конструировнии и рсчете обычных врубок нужно принять во внимние, что всем рсчетным усилиям сопротивляются деревянные чсти врубки. Те железные крепления (скобы, болты, глухри и т. п.), которые применяются при врубкх обычных систем, преднзнчются для противодействия рзличным случйным усилиям в тех нпрвлениях, против которых врубк не рссчитн;

4) во врубкх, подверженных действию тмосферных осдков, нужно принять меры против зстоя воды, тк кк инче это повлечет з собой преждевременное рзрушение дерев;

5) врубк должн быть по возможности прост, что облегчет ккуртное выполнение ее и контроль з кчеством выполнения.

По взимному рсположению чстей рзличются следующие основные виды их соединения:

1) нрщивние – удлинение бревен или брусьев (свй, стоек) в вертикльном нпрвлении. Усилия здесь нпрвлены по оси и прижимют верхнюю из соседних чстей к нижней;

2) срщивние – удлинение в горизонтльном нпрвлении, т. е. и здесь оси соединяемых чстей рсположены по одной прямой.

В отношении действующих в этих врубкх усилий нужно зметить, что условия тут бывют смые рзнообрзные: или соединяемые чсти просто примыкют одн к другой, не передвя усилий, или имеется сил, рстягивющя соединяемые чсти или же, ноборот, взимно их прижимющя;

3) сплчивние – увеличение чстей дерев по ширине, т. е. ткое положение соединяемых чстей, когд оси их прллельны;

4) вязк —сопряжение под углом, причем соединяемые чсти могут быть рсположены в горизонтльной или в вертикльной плоскости.

Врубки нрщивния

Смый простой способ – нрщивние впритык (рис. 48), со вствкой зершенного штыря для противодействия случйным боковым толчкм. Иногд штырь зменяется чугунным бшмком (рис. 48,б) с внутренней перегородкой, в которую и упирются концы соединяемых чстей. Ткие способы нрщивния применяются при збивке свй, причем место стык по окончнии збивки должно прийтись не менее кк н 2 м ниже уровня земли.

Нрщивние с шипом – одинрным (рис. 49) и двойным (рис. 50) – обеспечивет соединение от боковых толчков без содействия железных или чугунных креплений. Ширин и высот одинрного шип делются около ⅓ толщины брус. Нужно только зметить, что глубин гнезд для шип должн быть несколько больше высоты шип, чтобы стойки соприкслись своей большой плоскостью, не висели н шипе. Для получения двойного шип рзбивют н торцх дв взимно перпендикулярных диметр и вырезют по дв противоположных сектор н длину около 2 диметров. Получется врубк, способня, хотя и в слбой степени, противодействовть боковому изгибу.

Шведский способ нрщивния (рис. 51) —состоит в том, что соединяемые впритык стойки охвтывются с двух сторон нклдкми, стягивемыми болтми. Нклдки делются длиной в 2—3 диметр стойки и либо прилегют к стойкм по плоскости (рис. 51,б), для чего боковые поверхности круглых стоек стесывются, либо прилегют к цилиндрической поверхности (рис. 51,), для чего нклдки берутся большего диметр и в них выбирются ложбины сообрзно очертнию стойки.

Рис. 48. Нрщивние впритык: ) со штырем; б) с чугунным бшмком.

Рис. 49. Нрщивние с одинрным шипом.

Последнее соединение лучше, тк кк удерживет верхнюю стойку от уклонения кк в плоскости нклдок, тк и в перпендикулярной к ней плоскости. Ткя врубк применяется в мостх при нрщивнии свй в устоях, причем если н уровне примыкния рсположены прные схвтки устоя, то соединение получется очень ндежное.

Рис. 50. Нрщивние с двойным шипом.

Рис. 51. Нрщивние шведским способом.

Рис. 52. Нрщивние в полдерев.

Рис. 53. Нрщивние языком.

Нрщивние нклдной в полдерев (рис. 52) применяется чсто при устройстве лесов. Об конц срезются н половину толщины н длину 3—3,5 диметр, для противодействия боковым усилиям вся врубк обвивется обручным железом. Для большей ндежности соединения и для противодействия изгибу иногд концы стоек срезют не под прямым углом, под острым, сообрзно чему делется вырезк и у основния нклдки, однко это нельзя рекомендовть: при млейшей неточности в выделке врубки зостренный конец будет действовть кк клин, рсклывя стойку, при нклоне – будет отклывться половин стойки.

Нрщивние языком (рис. 53) – в одной стойке выделывется рзвилк, в которую зпускется тонкий конец другой стойки. Соединение ткже обвивется железом. Ввиду слбости чстей рзвилины эт врубк применяется при устройстве временных лесов.

Рис. 54. Срщивние впритык.

Рис. 56. Торцевой притык с гребнем.

Рис. 57. Прямя нклдк.

Срщивние

Впритык (рис. 54). Об конц срезются под прямым углом и притыкются один к другому. Во избежние сдвигния в стороны иногд збивют скобу, входящую концми в об соединяемых брус.

Косой притык (рис. 55) – срез делется не под прямым углом, по нклонной линии, отходящей от вертикли н ¼ высоты брус. Это позволяет скрепить концы гвоздем или штырем, вбитым нискось.

В обоих описнных случях и скоб, и гвозди служт для противодействия сдвигу при случйных боковых толчкх.

Торцевой притык с гребнем (рис. 56) – для противодействия боковым усилиям, ткже во избежние сквозной щели. Эт врубк применяется при рубке стен, для соединения притыкемых бревен, во избежние сквозного продувния.

Прямя нклдк (рис. 57). В отличие от вышеприведенных способов срщивния, когд требуется, чтобы соединяемые чсти лежли по всей линии н опоре (мурлты, лежни, венцы стен), эт врубк может покоиться н стойке, подпирющей нижний выступющий конец. Для обеспечения этой врубки от сдвиг чстей в сторону ее скрепляют иногд двумя болтми. Н продольное рстяжение эт врубк, рвно кк и вышеописнные, конечно, не рссчитн. Длин врубки делется рз в 1,5 —2 больше, чем толщин брус.

Рис. 58. Кося нклдк.

Рис. 59. Нклдк с косым прирубом.

Рис. 60. Прямя нклдк с торцевым гребнем.

Рис. 61. Прямой змок.

Кося нклдк (рис. 58) рсчерчивется тким обрзом: отложив от конц брус 2—2,5 его толщины, отклдывют от верхней или нижней грни н боковых поверхностях ¼ толщины, столько же отклдывют от торц, но с другой стороны брус, и полученные точки (б и в) соединяют прямой линией. Применяется нклдк в тех же случях, что и прямя, и ткже может быть скреплен болтми или деревянными нгелями.

Рис. 61, . Прямой змок с нтяжными клиньями.

Смысл применения косой нклдки вместо прямой зключется в том, что если врубк подперт стойкой и чсть брус между стойкми подвержен нгрузке, то у кря стойки срощенный брус имеет толщину, рвную не половине своей толщины, несколько больше, дльше, по мере удления от стойки, вместе с увеличением изгибющего момент увеличивется и толщин брус.

Нельзя рекомендовть применение нклдки с косым прирубом (рис. 59), тк кк при изгибнии соединяемых чстей может произойти отклывние у точек и б.

Для противодействия боковым сдвижениям концы соединяемых нклдкой чстей снбжются торцевыми гребнями шириной и длиной в ⅓ толщины брус (рис. 60).

При срщивнии деревянных чстей, подверженных рстягивющим усилиям, применяется прямой и косой змок.

Прямой змок (рис. 61) делется длиной от 2,5 до 3,5 толщины брус и рсчерчивется тк: по отметке длины змк вокруг брус делят толщину его н 8 чстей и отклдывют: б и 'б' – ⅜ толщины, бе и 6'e' = ¼ толщины, остется ег = е'г'= ⅜ толщины. Точки б и б', е и е' соединяются между собой, и посредине длины змк прочерчивется вокруг брус еще одн линия, которя между этими линиями нметит линию б – е; по этой линии и делется уступ змк. После этого делют пропилы по линиям дж и бг и склывют топором соответствующие чсти (см. ксонометрию). Точно тким же обрзом рсчерчивется конец другого брус. Иногд эту врубку нзывют срщивнием зубом.

Прямой змок с нтяжными клиньями (рис. 61, ) делется с целью возможно плотнее стянуть чсти змк. При рсчерчивнии его линия де (рис. 61) проводится не посередине длины змк, отступя от нее н ⅛ толщины. То же делется н другом брусе; следовтельно, ззор для клиньев получется в ¼ толщины брус. Клиньев для нтяжки делется дв, и збивются они одновременно с двух сторон, чтобы не сдвинуть врубку в сторону.

Косой змок (рис. 62) рсчерчивется тк. Отложив от конц брус длину змк (2,5—4,5 толщины), отклдывют н боковых грнях у основния змк и у конц брус по 0,2 толщины брус. Полученные точки б и в соединяют прямой линией бв, которую делят пополм, и в полученной точке восстнвливют к линии бв перпендикуляр же, по нпрвлению которого от точки пересечения с линией б – в отклдывют по 0,1 толщины

Рис. 62. Косой змок.

Рис. 63. Косой змок с шипом.

Рис. 64. Прямой голлндский змок.

брус в ту и другую сторону, получя точки з и и, рсстояние между которыми рвно 7б толщины брус. Точки з и и соединяют с б и в, чем и очерчивют контур змк. Уступ зи не прочерчивют перпендикулярно к грни брус, тк кк тогд в точкх з и и получтся острые углы, могущие способствовть склывнию чстей змк вдоль волокон, особенно во время пригонки врубки. Длин косого змк делется больше, чем длин прямого змк, тк кк при одинковой их длине плоскость, по которой может получиться склывние выступющей чсти змк, был бы в косом змке короче, чем в прямом.

Для противодействия боковым усилиям иногд делется косой ( рвно и прямой) змок с шипом (рис. 63) шириной и длиной в ⅓ толщины брус. При рсчерчивнии ткой врубки ндо отложить снчл от конц брус ⅓ его толщины для обрзовния шип и производить дльше рсчерчивние, кк было укзно.

Желя устроить срщивние, способное сопротивляться не только усилиям сбоку брус, но и препятствующее рзъединению брусьев в вертикльном нпрвлении, иногд применяют врубку голлндским змком (рис. 64), которую, однко, нельзя признть рционльной, тк кк дже небольшие изгибющие усилия вызовут отклывние чстей брус у точек , выделк укзнной врубки очень сложн.

Рис 65. Шблон для косого змк.

Нужно принять з првило, что ни одн из описнных врубок по срщивнию бревен или брусьев не должн приходиться н пролете между опорми, должн быть обязтельно нд опорой, хотя бы срщивемый брус и не нес (кроме его собственного вес) никкой нгрузки. Несоблюдение этого првил ведет к тому, что дже от собственного вес брус или бревно могут изогнуться и врубк рскроется.

Для предохрнения описнных врубок от рсстривния при случйных толчкх служт железные нклдки из полосового желез, уложенные сверху и снизу врубки и соединенные между собой двумя или четырьмя болтми. Для ускорения рсчерчивния, когд одинковые врубки приходится применять в постройке много рз, применяются шблоны, изготовленные по очертнию врубки из доски и нклдывемые сбоку к рсчерчивемому брусу. Иногд для ускорения зпиливния выделывются коробки с боковыми стенкми, имеющими очертние врубки (рис. 65).

Укзнные выше рзмеры чстей врубок являются не произвольными, получились в результте конструктивных сообржений или в звисимости от рзличного сопротивления древесины по рзным нпрвлениям. Конструктивные сообржения, нпример, зствляют нклдку делть ткой длины, чтобы по длине ее и притом не слишком близко друг другу можно было рсположить по крйней мере дв болт, обеспечивющих неизменное положение чстей врубки н случй непредвиденных толчков сбоку.

Что ксется змков, то длин их получется в звисимости от следующих сообржений. При нличии рстягивющих усилий в змке могут произойти рзрушения двух родов (рис. 61): или сомнется площдк бед, или произойдет склывние выступющей чсти брус по площди жзвг. Но мы знем, что в то время, кк прочное сопротивление смятию прллельно волокнм для сосны соствляет 75 кг/см², сопротивление склывнию вдоль волокон – всего 10—20 кг/см², т. е. в 5 рз меньше.

Следовтельно, чтобы все чсти врубки рботли одинково, необходимо, чтобы площдк ж—з—в—г был рз в 5 больше, чем площдк бед, тк кк по ширине эти площдки рвны, то, следовтельно, уступ е должен быть рз в 5 меньше, чем длин половины змк зв. Уступ з—в соствляет ¼ толщины брус, половин длины змк соствляет до 1¾ толщины брус, или в среднем 1,5 толщины, что в 6 рз больше, чем уступ зе.

Сплчивние

Сплчивнием нзывется соединение чстей длинными своими сторонми с целью увеличения ширины брус или доски. Виды сплчивния досок (рис. 66): ) впритык, когд сплчивемые чсти отесывются и прифуговывются по нугольнику; б) в шпунт – ширин и высот соответственного гребня делются в ⅓ толщины доски; в) в ножовку – кромки досок стесывются под острым углом к широкой грни; г) гребнем – высот гребня ⅓ – ½ толщины доски; д) в четверть – уступ рвен ½ толщины доски; если н сплчивние идут получистые доски, то выгоднее обе выступющие чсти делть у широкой стороны доски, четверти выбирть у узкой стороны; е) в шпунт с рейкми – в обеих доскх выбирются пзы, в которые згоняется рейк шириной вдвое больше, чем глубин пз.

Рис. 66. Сплчивние досок: ) впритык; б) в шпунт; в) в ножовку; г) гребнем; д) в четверть; е) в шпунт с рейкми; ж) обшивк вгонкой; з) обшивк рустиком.

Если зготвливются (ручным или мшинным способом) чисто остругнные доски с соответствующим рисунком, то получются обшивки: 1) вгонкой (рис. 66, ж), причем широкие доски продорожены посередине, чем рзбивется несколько скучное поле доски; 2) в рустик (рис. 66,з) – этот фсон обшивки (узкими доскми, 12—15 см) имеет то преимущество, что при усушке досок между ними не обрзуются щели, которые хотя при обшивке вгонкой не сквозные, но дют неприятные черные тени н фсде.

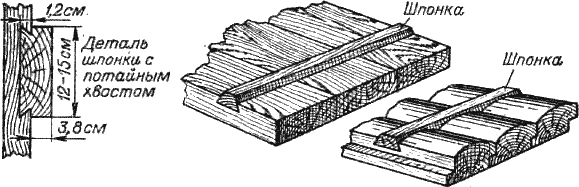

Рис. 67. Сплчивние шпонкми.

Для скрепления между собой сплчивемых досок, плстин или брусьев употребляются шпонки (рис. 67) со скошенными крями, для которых выбирются соответствующие пзы; иногд этим шпонкм дется профиль (рис. 67, ), скрывющий щель между шпонкой и доскми.

При сплчивнии досок ндо принять во внимние нпрвление годовых слоев, имея в виду, что доски при усыхнии будут коробиться в ту сторону, куд обрщены выпуклости годовых слоев. Поэтому при сплчивнии досок в щиты с зклейкой ндо выпуклость годовых слоев обрщть поочередно то в одну, то в другую сторону во избежние появления трещин.

Посредством сплчивния брусьев устривются соствные брусья, применяемые кк блки, если по рзмеру имеющегося лес не предствляется возможным изготовить достточно прочную блку из одного брус.

Смысл употребления соствных брусьев зключется в том, что момент сопротивления брус при изгибе определяется формулой е²/6, где – ширин, е – высот брус.

Если мы положим дв одинковых брус рядом, т. е. увеличив величину вдвое, то и момент сопротивления брус увеличится вдвое (будет 2е²/6), но если мы положим брусья друг н друг, т. е. увеличивя вдвое высоту в, то момент сопротивления увеличится в 4 рз:

Однко если бы мы просто положили брусья друг н друг, то при изгибе кждый из них рботл бы смостоятельно, скользя друг по другу соприксющимися плоскостями, и мы не впрве рссмтривть ткой брус, кк одно целое. А чтобы приобрести это прво, мы должны брусья скрепить тк, чтобы возможность ткого скольжения был устрнен. Это делется одним из нижеописнных способов.

Рис. 68. Соствной брус со шпонкми.

Соствной брус со шпонкми (рис. 68) устривется следующим обрзом. В кждом из сплчивемых брусьев делются прямоугольные выемки, которые после склдывния брусьев обрзуют прямоугольные отверстия. В ткое отверстие згоняется шпонк – обрезок брус из твердого дерев (дуб, бук, грб). Сообрзно толщине брусьев глубин врезки шпнки в кждый из них делется от 2,5 до, 3,5 см, см ширин шпонки делется не менее чем в 4 рз шире глубины ее врезки. Чтобы шпонки имели достточное сопротивление н срез, поперек волокн, и сми по себе были достточно мссивны, обычно им дют ширину около 15—18 см. Промежуток между шпонкми делется рз в 4 больше ширины шпонки, тк кк н этом промежутке брусья соствной блки рботют н склывние вдоль волокон, сопротивление сосны склывнию вдоль волокон рз в 4 меньше, чем сопротивление дуб склывнию поперек волокон.

Тк кк при передче усилий одним брусом другому получется пр сил, стремящяся повернуть шпонку, то н промежуткх между шпонкми брусья во избежние их рсхождения стягивются болтми. Точные рзмеры отдельных чстей тких соединений определяются в кждом ответственном случе рсчетом.

Рис. 69. Соствной брус с проклдкми.

Соствной брус с проклдкми (рис. 69). Если имеется потребность еще более увеличить высоту соствного брус, то он делется с проклдкми. Рзниц по срвнению с предыдущим соединением получется т, что проклдк делется из того же лес, что и брусья, и рсполгется волокнми не поперек брус, кк шпонк, вдоль него, врезясь в кждый из сплчивемых брусьев. По сторонм проклдки обязтельн постновк болтов, тк кк усилие, стремящееся своротить проклдку, здесь будет еще больше, чем при шпоночном соединении.

Рис. 70. Соствной брус с прямым зубом.

Соствной брус о зубе, т. е. с прямыми или косыми зубьями в сплчивемых брусьях (рис. 70 и 71), получется тким обрзом. При прямом зубе глубин врубки делется от 0,2 до 0,1 от общей высоты соствного брус, длин в 1,5 —2 рз больше высоты, опять-тки учитывя рзницу в сопротивлении дерев смятию вдоль волокон и склывнию. Болты ствятся через зуб, но притом тк, чтобы крйние к концм уступы обязтельно имели болты.

Рис. 71. Соствной брус с косым зубом: ) косой зуб со шпонкми.

При косом зубе (рис. 71) рзниц зключется в том, что скты уступов делются от середины пролет симметричными по нпрвлению к концм, для того чтобы при стремлении к прогибу верхний брус действительно упирлся в уступы нижнего, не скользил по ним. Болты рсполгются обязтельно в прилегющих к середине пролет и в концевых промежуткх, н остльной длине брус – через промежуток.

Невыгод соствных брусьев о зубе по срвнению со шпоночным соединением зключется в том, что при сплчивнии мы теряем в высоте брус и, кроме того, здесь нужн большя тщтельность в рсчерчивнии, чтобы все зубья рботли достточно хорошо. Для достижения этого, т. е. для уплотнения соприксния во всех зубьях, иногд

включют в эту конструкцию шпонки (рис. 71, ), но, по существу, это невыгодно, тк кк сопротивление шпонки, дже из твердого дерев, смятию поперек волокон меньше, чем смятию вдоль волокон, ккое мы имеем по плоскости зуб.

Рис. 72. Сплчивние брусьев в шпунт: ) с прямоугольным шпунтом; б) с треугольным шпунтом; в) рсчерчивние.

Если не преследуется цель получения мощных блок, то сплчивние брусьев делется врубкми, подобными некоторым из описнных при сплчивнии досок, нпример впритык, что не требует пояснений; в шпунт (рис. 72). Это соединение применяется при устройстве огрждющих стенок (шпунтовые сви), плотных днищ в гидротехнических сооружениях и т. п. Шпунт и соответствующий ему гребень бывет прямоугольный и треугольный. Детли их рсчерчивния видны из чертеж.

При рубке срубов жилых и холодных построек из круглых бревен соединение последних делется посредством выборки полукруглого пз с добвлением через 2 м для устойчивости шипов, отчего и рубк нзывется в пз н вствные шипы (рис. 73). Детли рубки и рсчерчивние видены из чертеж. Иногд пзу дют не зкругленную форму, вид

двугрнного угл, сообрзно чему подсетывют и верх нижележщего бревн. Это упрощет выделку пз и плотную его проконоптку.

Рис. 73. Рубк из бревен н вствные шипы: 1) пз зкругленный; 2) пз углом,

Вязк. Сопряжение чстей под углом может быть при рсположении обеих соединяющих чстей или в вертикльной плоскости (нпример, стойк и лежень), или в горизонтльной (нпример, бревн венц). Бывют врубки, применимые и в том, и в другом случе. Кроме того, при вязке приходится рзличть случи: ) когд бревн или брусья соединяются концми; б) когд один упирется в середину другого или же в) происходит перекрещивние чстей.

При встрече бревен или брусьев своими концми, кк, нпример, при вязке верхних концов стропильных ног, или углов срубов, или углов оконных и дверных колод, применяются следующие способы соединения:

1) вязк в полдерев (рис. 74) – простейшее соединение, применяемое иногд при вязке обвязок, уклдывемых н непрерывный фундмент. Для противодействия сдвигнию одного из брусьев применяется тк нзывемый потйной шип, выделывемый н одном из брусьев, н другом для него оствляется гнездо;

2) вязк в полулпу (рис. 75) – более ндежн против рздвигния брусьев, если они прижты сверху, нпример угловой стойкой.

Рис. 74. Соединение в полдерев с потйным шипом.

Рис. 75. Соединение в полулпу.

Рис. 75, . Рзборный полусженок.

Для рсчерчивния в полулпу делят высоту брус н 8 чстей и отклдывют по одной дигонли по 4/8 толщины, по другой в одном углу ⅜, в другом ⅝ толщины брус.

Прорезной шип одиночный (рис. 76) и двойной (рис. 77) предствляет собой более обеспеченную против рзъединения в стороны врубку. Против рзъединения в продольном нпрвлении это соединение усиливется болтом, или скобою (при вязке стропил), или деревянными нгелями (при вязке оконных и дверных колод).

Рис. 76. Прорезной шип одиночный (проушины).

Рис. 77. Двойной прорезной шип.

Рис. 78. Прорезня лп.

Прорезня лп (рис. 78) отличется от прорезного шип тем, что боковые плоскости выступющей чсти нклонны. Блгодря этому шип нельзя выдернуть в сторону, от продольного движения его удерживют болтом или нгелем. Тким обрзом целесообрзно нсдить, нпример, переклдину колоды н косяки: лп не позволит косякм рзойтись, переклдин вверх не может сдвинуться.

При рубке срубов мы имеем в углх тоже случй вязки. Эт вязк делется рзличными способми: или «с осттком», когд концы бревен выступют з поверхность стены, или без осттк, когд тких выступов не делют. Рубк «с осттком» делется в обло, вприсек и шведскя.

Рубк в обло (рис. 79) получется посредством выборки полукруглой впдины в кждом из бревен, причем эт выемк нзывется иногд чшкой, должн быть выделен в нижней чсти бревн, тк кк в противном случе, т. е. если он будет обрщен кверху, в ней будет зстивться вод, что поведет к згнивнию угл.

Рис. 79. Рубк в обло.

Рис. 80. Рубк вприсек.

Рубк вприсек (рис. 80) отличется тем, что в чшке оствляется одн четверть невынутой, блгодря чему получется выступ нподобие потйного шип. Для этого шип или присек в другом бревне делется сверху соответствующя выемк. Нличие выступ обеспечивет угол от сквозного продувния и препятствует сдвигнию венцов. Общий вид рубки «с осттком» изобржен н рис. 81.

Рис. 81. Перспективный вид рубки с осттком (в обло и вприсек).

Шведскя рубк (рис. 82) отличется от рубки в обло тем, что концы бревен для крсоты обделывются в виде шестигрнников и в них выделывются соответствующие впдины.

Рис. 82. Шведскя рубк.

Рис. 83. Рубк в лпу.

Рис. 84. Рсчерчивние лпы.

Рис. 85. Лп с коренным шипом.

Рубк в лпу (рис. 83), или рубк «без осттк», дет блгодря клинообрзному очертнию концов бревен ткое соединение, когд кждый конец плотно зжт своими соседями сверху и снизу.

Рсчерчивние этой врубки делется тким обрзом (рис. 84): конец бревн отесывется в виде куб, вертикльные ребр которого делятся н 8 чстей, и зтем н двух ребрх по одной дигонли отклдывют сверху и снизу по 2/8, н двух других ребрх отклдывют – н одном по ⅛ , н другом по 3/8. Точки отложения соединяют линиями по боковым сторонм. После пропиливния и стески излишков получется фигур, огрничення сверху и снизу двумя нклонными плоскостями, рсположенными тк, что ребро в 6/8 одного брус нклдывется н ребро в 2/8 у другого брус, чсть в 4/8 нклдывется н 4/8 другого брус. В кждом совмещении в результте получется 8/8, или полня толщин ряд. При одномерных бревнх плотники упрощют рботу рсчерчивния, зготовляя особые шблончики из обрезк доски.

Для еще большего уплотнения рубки делют иногд лпу с коренным шипом (рис. 85), нзывемым иногд «потйным шипом». Шип и длин для него делются длиною и шириною в ⅓ толщины брус.

Вторя групп врубок вязки – это случи, когд конец одного бревн или брус присоединяется к другому не в конце, н некоторой промежуточной точке последнего. Сюд приндлежт следующие способы.

Рис. 86. Врубк шипом: ) квдртным; б) продолговтым.

Врубк шипом (рис. 86) – квдртным или продолговтым; последняя врубк нзывется врубкой гребнем, и ею соединяются между собой, нпример, нсдк мостового бык со свей. Из чертеж видно, что зплечики сви скшивются, чтобы в них не зстивлсь вод. При устройстве гнезд для шип глубину гнезд дют несколько большую, чем высот шип, чтобы нсдк не висел н шипе, покоилсь н всей площди стойки или сви. Если гнездо делется в нижнем брусе (обвязке), н который опирется шипом стойк, то гнездо делют сквозное или просверливют по его продолжению небольшое отверстие, чтобы в гнезде не зстивлсь вод.

Одн из весьм рспрострненных врубок – это врубк зубом, когд, конец одного бревн или брус упирется в другое бревно или брус, с силой прижимясь к нему. Тк, нпример, подкос упирется в свю, в блку, стропильня ног упирется в зтяжку и т. п. В звисимости от величины острого угл между встречющимися чстями устривется зуб одинрный или двойной.

Рис. 87. Врубк одинрным шипом.

Зуб одинрный (рис. 87). Глубин трубки от ¼ до ¹/6 толщины брус, но не меньше 4 см. При рсчерчивнии врубки, тупой угол ов делится пополм, и зрубк для упирющейся чсти делется по рвноделящей об. Если линию упор об нпрвить под прямым углом к линии о, отклывния чсти вертикльного брус. Для обеспечения врубки против боковых удров делется зуб с шипом (рис. 88). Шип делется шириною в ⅓ ширины брус, глубин ему дется т же, что и глубин врубки зуб, т. е. от ¼ до ¹/6 толщины, и, тким обрзом, к концу брус шип сходит н нет.

При встрече бревен или брусьев под млым углом (меньше 35°) делется зуб не одинрный, двойной (рис. 89).

Рис. 88. Врубк стропильных ног в ббку зубом с шипом.

Рис. 89. Двойной зуб с шипом.

Конец упирющегося брус опиливется ткже по рвноделящей. Глубин врубки у конц брус делется в ¹/6 толщины, для среднего уступ в ¼ – ¹/5 толщины. Это делется с той целью, чтобы склывющие усилия в конце зтяжки приходились от обоих уступов зуб по рзным плоскостям древесины зтяжки.

Необходимость устройств двойного зуб при млых углх нклон объясняется тем, что в этом случе, рзложив силу, идущую вдоль упирющегося брус (ноги или подкос), н две: одну – идущую вдоль другого брус, другую – перпендикулярную к нему, мы получим первую соствляющую очень большую, и, следовтельно, желтельно и рспределить ее по площди не одного уступ, двух.

Если зуб упирется близко от конц другого брус (рис. 88, 89), то во избежние склывния конц врубк должн быть удлен от него сообрзно величине этой продольной соствляющей, что легко определить рсчетом.

Иногд, не выпускя свободный конец зтяжки, делют вринт этой врубки нподобие изобрженного н рис. 90, однко его рекомендовть нельзя, тк кк плоскость – б, по которой может произойти склывние зтяжки, здесь слишком мл.

Рис. 90. Вринт врубки зубом.

Рис. 91. Врубк подкос в стропильную ногу и првил збивки скоб.

Описнные врубки обеспечивются от рсстройств скобми, хомутми или болтми. При рзбивке скоб ндо соблюдть следующие првил (рис. 91): 1) скоб должн быть нпрвлен под прямым углом к линии, делящей внутренний угол пополм; 2) скоб должн проходить через пересечение внутренних грней соединяемых брусьев (точку ) и 3) скоб должн быть ткой длины, чтобы при соблюдении первых двух условий концы ее пришлись против средних линий осей соединяемых брусьев. При применении болтов они проходят посредине толщины брусьев в том нпрвлении, кк укзно для скоб.

При постновке хомут (рис. 92) он сдвигется ближе к концу врубки, причем хомут с ногой соствляет угол около 90°.

Рис. 92. Врубк стропильной ноги в зтяжку (одинрным зубом с хомутом).

Врубк сковороднем (рис. 93 и 34) – конец упирющегося брус обделывется в виде лсточкин хвост, причем ширин узкой чсти соствляет от 1/2 до ⅓ всей ширины брус. Эт врубк, нзывемя иногд лсточкиным хвостом, противодействует усилиям, выдергивющим упирющийся брус.

Врубк полусковороднем (рис. 95) – выемк в упирющемся брусе делется только с одной стороны.

Н рис. 96 изобржен врубк бревенчтой поперечной стены в продольную.

Рис. 93 и 94. Врубк сковороднем.

Рис. 95. Врубк полусковороднем.

Рис. 96. Врубк поперечной стены в долевую.

Рис 97. Врубк в полдерев.

Третья групп врубок вязки – это случи, когд соединяемые чсти взимно перекрещивются. Иногд при этом по конструктивным условиям требуется, чтобы об брус лежли в одной плоскости, или же возможно, что один из них будет лежть выше другого.

Для первого случя применяется врубк в полдерев (рис. 97), когд в кждом из брусьев делется вырубк, рвня половине его толщины.

Если глубин врубки в кждом из брусьев будет рвн ¼ его толщины, ткя врубк нзывется «в четверть дерев». Если хотят возможно меньше ослбить нижний брус, но в то же время устрнить возможность движения по нему верхнего брус, то делют нклдку с прирубом (рис. 98).

Тк, нпример, можно соединить между собою нсдку и переводины кк при прямоугольном, тк и при круглом их сечении (рис. 98-ІІ).

Перечисленные выше врубки являются теми основными элементми плотничных соединений, путем рзличных комбинций и некоторых видоизменений которых можно сконструировть врубки для всяких более или менее сложных случев строительной прктики.

Рис. 98. Нклдк с прирубом.

Рис. 99. Врубк ноги в зтяжку при помощи коротыш.

Рис. 100. Врубк подкосов в свю.

При этом всегд нужно учитывть величину и нпрвление тех усилий, которые воспринимются врубкой, и способность дерев к сопротивлению в рзличных нпрвлениях.

Тк, нпример, если усилие, передвемое стропильной ногой зтяжке слишком велико, то врубку зубом можно видоизменить, придв ей вид, изобрженный н рис. 99, где взмен зуб н ноге нложен н зтяжку коротыш с уступом, зменяющим собою зуб. Это целесообрзно тогд, когд усилие, передвемое ногою, знчительно и можно было бы ожидть смятия упорных плоскостей ноги. Иногд коротыш делется с двумя уступми (нпример, при поддержке подкос, упирющегося в свю).

Н рис. 100 – усилие от подкосов све передется при помощи прных схвток, прирубленных к све и стянутых болтом. Здесь опять видим, что конец подкос опирется знчительной площдью). В обоих случях против боковых сдвижений устроен шип.

Рис. 101. Соединение подблки с подкосом при помощи чугунной подушки.

Н рис. 101 – подкос врублен в подблку при помощи чугунной подушки с зкринми, которя врезн в подблку своими двумя приливми, зменяющими уступы шип. Против высккивния подкос в стороны служт боковые стенки подушки. Все эти три врубки вполне рционльны и не очень сложны по устройству. К сожлению, длеко не всегд это можно скзть о рзных врубкх, предлгемых иногд к исполнению. К числу тких врубок, кроме упоминвшегося рньше голлндского змк, можно, нпример, отнести врубку нрщивния крестообрзным шипом, изобрженную н рис. 102: выделк его довольно зтруднительн, прочность сомнительн из-з млых сечений отдельных элементов, не связнных между собой.

Рис. 102. Нрщивние крестообрзным шипом.

Хорошим примером рсчерчивния бревен или брусьев при соединении может служить рсчерчивние врубок козл.

Козлы применяются кк опор при сооружении временных мостов, ткже для подмостей при выполнении рзличного род рбот.

Нибольшее рспрострнение у нс имеет четырехногий русский козел (рис. 103) из круглого лес или из брусьев. Переклдин козл делется из ниболее толстого лес, и в нее врубются ноги, которые имеют уклон: в поперечном к переклдине нпрвлении – в ¼ высоты, в продольном, – от ¹/6 до ¹/10 высоты в звисимости от возможности усилий по оси козл. Для придния ногм жесткости они связывются схвткми – поперечными и крестовыми; те и другие врубются в ноги полусковороднем (см. рис. 95). Ноги врубются в переклдину сковороднем. Для придния ногм вышеукзнных уклонов рсчерчивние переклдины производится следующим обрзом (рис. 104), Н круглой переклдине отбивются н обоих торцх вертикльные диметры – Д, от концов которых отклдывют в стороны: внизу по ⅓ Д, вверху по ¹/12 Д. По полученным (бвг) точкм отбивют шнуром две продольные линии вверху и две линии внизу. По последним линиям отклдывют от конц бревн 30 см (точк д), зтем – толщину ноги (точк в).

Рис. 103. Русский козел.

Рис. 104. Рсчерчивние переклдины и ног козл.

Это будут грницы врубки внизу. Вверху по отбитым линиям отклдывют от конц 30 см плюс от ¼ до ¹/10 толщины переклдины (Д) для обрзовния продольного уклон ног (точк ж). Дльше отклдывют ту же толщину ноги (точк з). Нметив по окружности переклдины по отмеченным грницм врубки две окружности, между ними посередине по бокм переклдины отклдывют толщину нружной грни ноги к) и от этих отметок делют пропилы нискось до линии жд и зе. Выколов опиленную чсть переклдины, получют гнездо для ноги.

Ног рсчерчивется тким обрзом. Отложив от конц ноги с одной стороны величину ж´– д', рвную жд, т. е. длину врубки в переклдине, с другой стороны з´—е'= ж´д´– ¹/10 диметр ноги, отпиливют и склдывют половину толщины ноги, остльную половину рдиусом ноги (Д) рзмечют, кк покзно н чертеже, и отесывют в виде трехгрнной призмы. Ног должн вгоняться в свое гнездо в переклдине с усилием во избежние дрожния козл.

При прямоугольной переклдине и ногх (рис.104,б) переклдин делится вертикльными чертми н 3 рвные чсти и внизу, по бокм средней трети, отклдывют по ¼ высоты переклдины (Б), причем по этим точкм и пройдут линии, огрничивющие врубку внизу.

Вверху продольные линии, огрничивющие врубку, ндо отбить по грницм средней трети. В дльнейшем отметк грниц врубки не отличется от уже описнной. После рзметки подошвы врубки ширин врубки поверху (б) берется с толщиной ноги (де), с ноги тк же срезется половин ее толщины н длину врубки, остльня половин выделывется призмой, причем ширин узкой грни вдвое меньше, чем ширин широкой. Отложив н торце ноги Уз толщины переклдины, узнют, кков должн быть ширин прорез в переклдине.

Глв VII

Столярные рботы. Инструмент

Кк скзно было в нчле нстоящего курс, столярные рботы отличются от плотничных тем, что рзмеры изделий столярных, вообще говоря, меньше, чем плотничных, что тщтельность отделки и точность пригонки чстей много больше при столярных рботх и что при них для связи чстей во врубкх употребляется столярный клей, применение которого исключено из рбот плотничных.

Сообрзно изложенным положениям знчительно дополняется нбор инструмент, необходимого при рботх столярных, и появляются некоторые дополнительные способы соединения, не применимые при рботх плотничных.

Инструмент при столярных рботх

Для возможности хорошего зжтия обрбтывемых чстей кк при остружке, тк и при рспиловке и долбежке их необходимым оборудовнием мстерской является верстк (рис. 105). Он состоит из нижней подствки, нзывемой подверстчьем, и верхней мссивной верстчной доски. К верстчной доске приспособлены дв винтовых зжим, из которых один перемещет коробку, двигющуюся в вырезе нчльной чсти доски, и служит для зжимния уклдывемых н верстчную доску при остружке широких плоскостей досок или брусков, другой, идущий в перпендикулярном нпрвлении к верстчной доске, зжимет доски при остружке их кромок и при рспиловке их.

Рис. 105. Столярный верстк.

Для зжимния досок или брусков коробкой (долевым винтом) в верстчной доске и в коробке сделны сквозные гнезд, в которые пропускются выдвижные деревянные клинки или железные гребенки (рис. 105), по существу – тоже клинки, но снбженные пружинкой, препятствующей смопроизвольному опускнию гребенок.

При помощи долевого винт и коробки зжимются ткже доски и бруски стоймя для рспиловки их или ндрезки шипов.

Рис.106. Подствк к верстку.

Рис. 107. Струбцинк.

Рис. 108. Стусло.

При остружке кромок досок знчительной длины, зжимемых поперечным винтом, во избежние провисния противоположного конц доски применяется особя подствк с уступми, с подвижной колодкой (рис. 106), подвешивемой н нужном уступе при помощи железного хомутик.

Если рспиливют доску, положив ее плшмя н верстчную доску и держ лезвие пилы вертикльно, то доску прижимют к верстчной доске при помощи струбцинок (рис. 107), которые служт и для взимного прижимния склеивемых чстей.

При необходимости зстружки торцевых концов досок под углом прямым или в 45° к долевому нпрвлению доски применяется стусло (рис. 108), склеенное из досок твердых пород. Стусло зжимется между клинкми верстк, к уступу прижимется боковою грнью доск, торец ее чуть свешивется впрво и простругивется рубнком или

фугнком, положенным плшмя н широкую доску стусл.

Строгльный инструмент при столярных рботх зключет в себе тот же шерхебель и рубнок, что и при плотничных рботх, причем рубнок бывет с одинрной железкой и с двойной, тк нзывемым шлихтком. Последний преднзнчен для более чистой отделки остругивемых поверхностей, особенно когд имеется свилевтость или сучки, из-з которых происходит глубокое отклывние стружки, дющее неровную поверхность.

Рис. 109. Двойня железк.

Двойня железк (рис. 109) блгодря нличию верхней, фльшивой железки зклывет и отворчивет стружку немедленно после подрезния ее основной железкой, блгодря чему поверхность получется глже.

Фугнок (рис.110) имеет двойную широкую (6—8 см) железку и колодку знчительной длины (75—90 см), служит для чистой остружки кк плоской, тк и узкой чстей доски, в особенности когд они преднзнчены к склейке и потому должны быть остругны строго по прямой линии (прифуговк досок и брусьев). Небольшой брусочек, вдолбленный в переднюю чсть фугнк, служит для удр молотком, когд нужно уменьшить выпуск железки или совсем вынуть ее.

Рис. 110. Фугнок.

Рис. 111. Железк цинубеля.

Рис. 112. Горбч.

Цинубель – тот же рубнок, но с железкой, окнчивющейся рядом острых зубцов (рис. 111) и поствленной почти вертикльно (86°). Служит для придния шероховтости поверхности дерев (под оклейку) и для вырвнивния свилевтых и с нестндртным строением кусков дерев.

Горбч (рис. 112) —для остружки выпуклой или вогнутой поверхности дерев. Это – рубнок с колодкой, имеющей нужную кривизну. Степень кривизны можно несколько изменять сообрзно потребности з счет опускния посредством винт ф небольшого выдвижного носк в голове горбч.

Зензубель (рис. 113) преднзнчется для чистой отборки четвертей, сообрзно чему его железк имеет внизу ширину, рвную ширине колодки. Верхняя, более узкя чсть железки зжимется в гнездо колодки, стружк выходит вбок, в прорез колодки. Подобное же устройство, с небольшими отличиями, имеет ряд других рубнков, кк фльцхебель, гртубель, грунтубель и др.

Рис. 113. Зензубель.

Рис. 114. Клевк.

Клевк (рис. 114) имеет колодку, подобную зензубелю, во нижнее очертние ее бывет рзнообрзным, сообрзно рисунку железки. Употребляется для отборки крниз, кромок озонных горбылей, дверных обвязок и т. п. уступов, своей колодкой клевк скользит по крю простругивемой доски или бруск.

Рис. 115. Шпунтубель.

Шпунтубель (рис. 115) служит для выборки пзов, строго прллельных крю доски или брус. Он состоит из двух колодок А и В, соединяемых между собой винтми С и Д, посредством которых колодки можно отодвигть одну от другой. В колодке А имеется внизу железк О, которя служит нпрвляющей для строгльной железки А. Глубин выборки пз регулируется плстинкой Р, которя зжимется в нужном положении винтом с бршком.

Недосттком всего перечисленного строгльного инструмент является довольно быстрый износ деревянных колодок, хотя они и делются из твердых пород. Довольно скоро рзрбтывется и гнездо железки при вынимнии и посдке последней. Кроме того, если не считть фугнк, остльные приборы имеют млоудобную форму для держния рукой, что приводит к обрзовнию мозолей н руке.

Рис. 116. Америкнский рубнок.

Эти недосттки устрнены в мерикнском рубнке (рис. 116), имеющем чугунную колодку, деревянную рукоять, переднюю шинку и несколько винтов для зжимния и выдвигния колодки. Недосттком этих рубнков является большее трение чугун о дерево, чем дерев о дерево, поэтому бывют сорт их, снбженные снизу деревянной приствной плстинкой, которую можно менять при износе.

Рис. 117. Коловорот.

Для долбежки и подшивки шипов, гнезд, крев выемок и т. п. употребляются долот и стмески, кк и при плотничных рботх (см. рис. 5 и 6), но выбор их по рзнообрзию ширины горздо больше, и кроме стмесок прямых применяются полукруглые.

Для сверления дыр применяется коловорот (рис. 117), в который вствляются сообрзно потребности перки рзного диметр и рзного устройств (центровые и ложечные).

Рис. 118. Фурнирня пил.

Рис. 119. Лубзеге.

Рис. 120. Клеянк.

Пил в столярных рботх применяется глвным обрзом лучковя (см. рис. 10) с рзличной степенью крупности зуб и ширины полотн. Рвным обрзом, богче нбор и ножовок (см. рис. 11), причем если приходится делть пропил не во всю ширину щит или доски, то применяется пил фурнирня (рис. 118), для мелких извилистых сквозных порезок – лубзеге (рис. 119), т. е. т, которя обычно нзывется лобзиком и имеет сменную вствную пилку.

Врк клея производится в клеянке (рис. 120), предствляющей из себя кстрюлю с водой, в которую вствляется другя кстрюля с клеем. Блгодря этому не происходит пригорния клея и не быстро остывет рзогретя мсс клея.

Молотки те же, что у плотников, но меньше рзмером.

Рис. 121. Рейсмс.

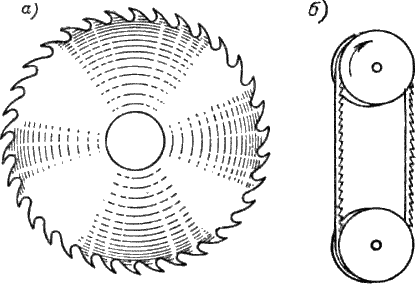

Рис. 122. Пилы: ) циркульня; б) ленточня.

Из вспомогтельных инструментов, кроме тех, что применяют плотники (шнур, угольник, млк, циркуль), следует отметить рейсмс (рис. 121) – деревяння колодк, сквозь которую пропущены один или дв квдртик, зжимемые в нужном положении клинышком О. У концов квдртики имеют стльные штифтики, которыми отчерчивют н доске линию, прллельную тому крю доски, вдоль которого будут двигть рейсмс.

Приндлежностью хорошо обствленной столярной мстерской может быть нличие еще ряд менее употребляемых инструментов, причем, учитывя более или менее постоянное пребывние мстерской в одном месте, т. е. ее стционрный хрктер, предствляется вполне целесообрзным оборудовние ее некоторыми мехническими стнкми, ниболее необходимыми из которых ндо считть те, которые освобождют столяр от зтрты грубой физической силы. Из них н первом месте ндо поствить пилы и зтем строгльные стнки. Дльше будут идти отборочные, долбежные, шинорезные и прочие стнки, появление которых опрвдывется рзвитием мстерской.

Пилы применяются кк циркульные (рис. 122) с зубьями рзного сечения, тк и ленточные. Те и другие укрепляются в особых стнкх со столом, причем принимются меры возможного огрждения для безопсности рбочих, тк кк из-з большой скорости движения пил рбот н них признется одной из смых опсных.

Строгльный стнок (рис. 123) в простейшем виде предствляет из себя чугунный стол, поперек которого идет щель, под нею устновлен быстро врщющийся квдртный вл с укрепленными н нем двумя ножми, сбивющими у дерев чстыми удрми мелкую стружку, совершенно непохожую н длинную стружку, выходящую из-под рубнк. Более сложные стнки имеют большее число влов, блгодря чему дерево можно строгть с двух, трех, четырех сторон, выбирть пзы и отбирть клевку.

Имеются модели стнков, преднзнченные для небольших мстерских, где в одной устновке собрны, по возможности, приборы рзного нзнчения, т. е. влы строгльные, сверл, долбежные приспособления и пилы. Ткие стнки блгодря сложности устройств и мелкости чстей пригодны скорее кк приндлежность любительской мстерской.

Рис. 123. Схем строгльного стнк.

Но есть устновки, при помощи которых путем змени обрбтывемых чстей можно исполнять рзного род рботы, пользуясь одним и тем же двигтелем. Примером ткой устновки может служить стнок фирмы «Dewalt» (рис. 124). Из постмент Г может быть поднят н рзную высоту колонн В, к верху которой укреплен горизонтльно полый рельс Д, вдоль которого движется дуг Е, несущя мотор А, зключенный в коробку. Н влу мотор нсжен дисковя пил, которя при рзных положениях мотор может пилить вдоль, поперек и нискось. Если пилу зменять другими приборми, именно: сверлом, шлифовльным кругом, двойными зубчткми и т. п., то можно дерево сверлить, строгть (вернее – шлифовть), выбирть в нем пзы и т. п. Путем дополнительных приспособлений этот же мотор может быть использовн и для токрного стнк.

Рис. 124. Универсльный мерикнский стнок фирмы «Dewalt».

Эти устновки делются рзной мощности и сообрзно этому могут быть использовны не только для столярных, но и для плотничных рбот, чему способствует то, что стнок легко переносится, будучи укреплен н небольшой плтформе, в любое место рбот.

Глв VIII

Виды столярных рбот и соединений

По хрктеру исполняемых рбот столяры подрзделяются н три вид: белодеревцы, крснодеревцы и пркетчики.

Белодеревцы исполняют обычные поделки для строительных ндобностей (двери, окн, нличники и т. п.) и простую мебель (тбуреты, скмьи, столы), оствляя дерево в его естественном виде.

Крснодеревцы выполняют рботы более тонкие и сложные, где иногд простое дерево оклеивется фнерой более дорогих сортов дерев [Прежде оклейк производилсь глвным обрзом фнерой крсного дерев, отчего и мстер нзывлись крснодеревцми.].

Пркетчики специлизируются н изготовлении, нклейке и чистке рзных сортов пркет.

Соединения в столярном деле повторяют в основном те же, ккие описны были в плотничных рботх, с той рзницей, что вследствие млых рзмеров изделий здесь не имеют мест случи нрщивния и редко срщивния, применяется глвным обрзом вязк и сплчивние со скреплением соединяемых чстей посредством клея и деревянных нгелей, т. е. круглых стерженьков. Последние удобны тем, что не мешют потом производить чистую зстружку изделий.

Рис. 125. Цивинки.

Сплчивние делется впритык, в шпунт, в шпунт с рейкми (см. рис. 66), с укреплением иногд шпонкми (см. рис. 67). Кромки сплчивемых досок смзывются столярным клеем и зжимются посредством клиньев в особых поперечных плнкх с вырезми, которые нзывются жомми или цивинкми (рис. 125). В этих жомх изделие оствляется чсов н десять – до полного высыхния клея. Тким обрзом склеивются, нпример, щиты для филенок филенчтых дверей, щиты столярных фризовых полов и т. п. При сплчивнии ндо обрщть внимние, чтобы в соседних доскх сердцевин был обрщен в рзные стороны (рис. 126), тк кк в противном случе при усушке и короблении досок легко произойдет рскрытие шв.

Рис. 126. Рсположение досок при сплчивнии. ) првильное; б) непрвильное.

Концы сплчивемых досок обделывются иногд поперечным бруском или доской (рис. 127), которые нзывются нгрдником. В нгрднике выделывется или общий пз, или гнезд для нсдки н отдельные шипы.

Рис. 127. Скрепление щитов нгрдникми.

Тким обрзом устривются тк нзывемые глдкие двери в нконечник.

Вязк в столярных рботх делется чстью теми же способми, кк и в плотничных рботх, т. е. в полдерев (рис. 74), прорезным шипом одиночным и (чще) двойным (см. рис. 76 и 77), прорезной лпой (см. рис. 78), но, кроме того, применяется вязк в ус (для брусков и досок) и вязк досок под углом лпчтыми или сковородными шипми.

При вязке шипом оконных и дверных брусков, учитывя нличие у них фсок, приходится шипу двть меньшую ширину, чем ширин бруск, внутреннюю чсть, обделнную клевкой, срезть под углом в 45°. Получется соединение шипом с фльцем (рис. 128,). А если имеется клевк или фльц н нружных сторонх брусков или досок, то вязк меняется, кк покзно н рис. 128,б.

Соединение в ус, или н ус, состоит в том, что обе соединяемые чсти срезются под углом в 45° н всю ширину, причем могут быть рзновидности этого соединения:

Рис. 128. Вязк шипом с фльцем: ) клевк с внутренней стороны; б) клевк с нружной стороны.

Рис. 129. Вязк н ус

Рис. 130. Вязк н ус в н ус сквозным шипом.

Рис. 131.Вязк н ус в полдере.

) вязк н ус (рис. 129) – соединяемые чсти срезются под углом в 45°, склеивются, потом для большей прочности с угл делется широкий пропил, и в него вводится плстинк н клею (), б) вязк н ус сквозным шипом (рис. 130) нпоминет вязку угл шипом, но с обеих лицевых сторон бруски до толщины шип срезются под углом к 45º, в) вязк н ус в полдерев (рис. 131) применяется при соединении в углу нличников. Вязк досок лпчтыми или сковородными шипми (рис. 132) предохрняет угол от рсстройств против усилий, действующих в одном нпрвлении, дже при условии, если соединение клеем не действовло.

Рис. 132 Вязк лпчтым или сковородым шипом.

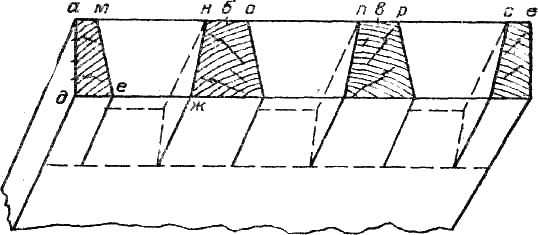

Для рсчерчивния шипов (рис. 133) по торцу доски отклдывют отрезки б, бв, вг,рвные примерно двойной толщине доски. Толщину доски делят н 4 чсти и от точек , б, в, г отклдывют в кждую сторону по ¼ толщины доски (отрезки м, нб, бо, пв, вр, сг). С другой стороны доски от кря ее (точк д) отклдывют ½ толщины доски – де. Соединив точки м и е, получют требуемый нклон шип. Устновив млку (см. рис. 18) под этим нклоном, прочерчивют прочие линии от точек о и р, перевернув млку другой стороной, проводят и прочие линии от точек н, п, с. Эт же нметк переносится соответствующим обрзом н вторую доску, зтем делются пропилы и выдлбливния.

Рис. 133. Рсчерчивние шипов.

Если хотят скрыть с одной стороны (нпример, с лиц ящик) торцы шипов, то вяжут доски под прямым углом в потемок (потйку) (рис. 134). Иногд потемок делется н обе стороны (рис. 135). Толщин прикрывющего слоя (потемк) делется в ⅓ – ¼ толщины досок.

Рис. 134. Вязк в потемок (потйку).

Рис. 135. Вязк в полный потемок.

Рис. 136. Способы твровой вязки.

При твровом соединении досок, т. е. когд одн из них упирется в середину другой, соединение делется одним из способов, покзнных н рис. 136, т. е. или доск врезется в другую углом (), или в прямой пз (б), или в сковородный пз (в), или же шипми (г), причем в последнем случе к этому может быть добвлен и прямой пз. Пропускемые нсквозь шипы могут быть при зклейке рсклинены с торц, чем увеличивют ндежность вязки и покрывют промхи в выделке шип.

Оклейк фнерой производится после предврительной подготовки оклеивемой доски, которя состоит в том, что доск простругивется, сучки выдлбливются и зделывются вствкми, неровности покрывются змзкой из мел и клея и зчищются стеклянной бумгой. По просушке оклеивемя поверхность простругивется цинубелем (см. рис. 111), нмзывется горячим клеем и покрывется фнерой, причем волокн ее идут по тому же нпрвлению, что и волокн доски.

Во избежние сдвигния фнеру зкрепляют несколькими тонкими шпилькми. Зтем для выдвливния клея сверху нклдывют подогретый деревянный щит (сулгу) ткой же величины и или прижимют его несколькими струбцинми (см. рис. 107), или применяют хомутовые струбцинки (рис. 137).

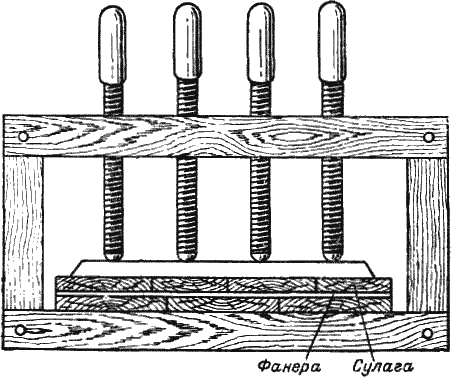

Рис. 137. Хомутовые струбцинки.

Рис. 138. Оклейк кривых поверхностей: ) при помощи фсонных сулг; б) при помощи песочных сулг.

Для оклейки кривых поверхностей или применяют особые фсонные сулги (рис. 138,), или же нклдывют особые песочные сулги (рис. 138,б), предствляющие из себя кольцевой плоский мешок, нполненный песком, который нклдывют н оклеивемую поверхность и прижимют струбцинкми при помощи особых деревянных подклдок.

В зключение нелишним будет проследить применение рзличных врубок н ниболее ходовых в строительстве столярных изделиях – оконном переплете и двери.

Рис. 139. Оконный переплет и рм.

Оконня рм (рис. 139) делется из брусков, в которых для притвор переплет выбирется четверть или, кк говорится, брус зфльцовывется. Кря остругивются клевкою. В углу бруски рмы вяжутся прорезной лпой.

Оконный переплет вяжется в углу двойным прорезным шипом, н ширину четверти для стекл и клевки (с внутренней стороны) брусок срезют под углом в 45º. Получется вязк двойным шипом с фльцем.

Промежуточный горбылек, обделнный ткже клевкми и четвертями, врезется в обвязку одиночным шипом с рсклинкой.

Рис. 140. Филенчтя дверь.

Филенчтя дверь (рис. 140) имеет обвязку, которя вяжется в углу ткже двойным шипом с фльцем. С внутренней стороны в обвязке выбирется пз для зпускния филенки, и кря обвязки обрбтывются клевкой.

Средник зрубется в обвязку одиночным шипом с рсклинкой.

Филенк склеивется из прифуговнных одн к другой дощечек. Кря ее обделывются фскми, чтобы получить утонченный крй, зпускемый в пзы обвязки.

Ноябрь 1930 г. Ленингрд

Пособия для курс деревянных рбот

1. В. И. Рдивновский. Строительное искусство, 1917.

2. Кирштейн. Строительное искусство.

3. В. Акимов. Технология дерев. 1930.

4. В. Г. Ягодин. Деревянные соединения. 1929.

5. Н. Песоцкий. Плотничное дело. 1926.

6. Н. Песоцкий. Столярное ремесло. 1928.

7. Гвотеши. Деревянные строительные конструкции. 1926.

8. Вксон. Современные деревянные конструкции в инженерных сооружениях. 1926.

9. В. Курдюмов. Деревянные сопряжения. 1900.

10. В. И. Стценко. Чсти здний. 1930.

11. Комото. Технические условия и нормы проектировния в возведения деревянных сооружений. 1929.

12. Птон, Рбцевич и Сливийский. Деревянные мосты,

13. Передерий и Гнедовский. Деревянные мосты.

14. Свод производственных строительных норм. Плотничные рботы – І и II вып.

15. Де-Рошефор. Под ред. проф. Герольского – Иллюстрировнное урочное положение, ч. 1. 1928.

16. Л.П. Шишко. Чсти здний, 1927.
