Введение

Не секрет, что любая безупречно оформленная письменная работа всегда получает более высокую оценку. Каждому студенту за время учебы приходится готовить десятки рефератов, докладов, курсовых и, наконец, дипломную работу.

Если вы хотите научиться быстро и качественно оформлять такие работы, эта книга станет для вас незаменимым помощником.

Первая глава книги посвящена основным правилам оформления письменных работ. Обычно эти правила издаются в вузах в виде методических пособий, но получить такую методичку на руки очень сложно. В данной книге я постаралась собрать все требования в единое целое и предложить их читателям. Вы узнаете, какой должна быть структура реферата, курсовой и дипломной работ, как правильно оформлять титульную страницу, названия разделов и подразделов, рисунки и таблицы; что должно быть указано во вступлении, выводах и дополнениях. Не менее важны правила оформления списка используемых литературных источников. В книге вы найдете детальное описание и разъяснение основных положений Межгосударственного стандарта ГОСТ 7.1-2003, в котором приведены правила составления библиографического описания документов.

В книге описаны основы работы с редактором Word, при этом основной акцент сделан на те особенности, которые предназначены для повышения эффективности работы с большими документами, такими как курсовые и дипломные работы. Вы узнаете о том, как собрать несколько документов в один, как использовать инструменты рецензирования текста, как настроить отображение документа в режиме структуры и использовать стили. Однако данная книга посвящена не только работе с текстом. Здесь вы найдете описание основных принципов работы с изображениями как в текстовом редакторе Microsoft Word, так и в популярных графических редакторах – Microsoft Paint и Adobe Photoshop. Изучив соответствующие главы книги, вы сможете без труда вставлять в текст документа практически любые иллюстрации. Это повысит наглядность и читабельность работы, что, безусловно, положительно повлияет на итоговую оценку.

Многие письменные работы не обходятся без формул. Поэтому в книге рассказано о редакторах математических формул MathType и Microsoft Equation, а также о редакторе химических формул ChemPen3D.

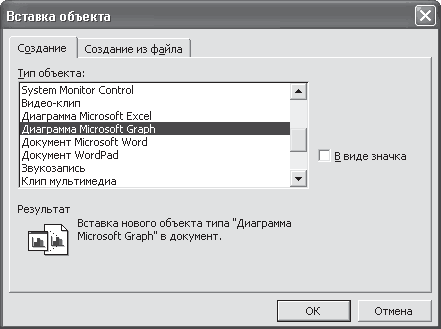

Очень часто работу необходимо дополнить графиками. В данной книге вы найдете специальную главу, посвященную основным правилам создания и, что не менее важно, оформления графиков и диаграмм. После знакомства с этой главой вы можете быть уверены в том, что созданные вами графики будут оформлены по всем правилам.

Иногда в работе нужно использовать фрагменты текста или рисунки, которые имеются в печатном варианте (в книге или журнале). Как перенести информацию с бумажного носителя на компьютер (то есть как сканировать и распознать текст), вы прочтете в специальной главе книги.

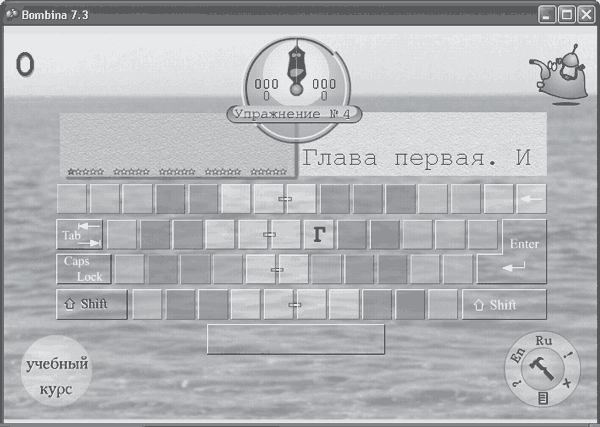

Во время работы над курсовой или рефератом очень важна скорость набора. Из книги вы узнаете, с помощью каких программ можно научиться быстро набирать текст, не глядя на клавиатуру. Кроме этого, в отдельной главе описаны программы, которые позволят вам избежать досадных опечаток, связанных с переключением раскладки клавиатуры.

Интернет является обязательным средством получения информации при подготовке любой студенческой работы. Вы прочтете, как правильно и, главное, эффективно искать информацию в Интернете, а также познакомитесь с существующими коллекциями рефератов. При этом не стоит забывать о поиске литературы в библиотеках – отказываться от бумажных книг и журналов при написании работы нежелательно.

Благодарности

Приношу благодарность издательству «Питер» за предоставленную возможность реализовать свои идеи в виде книги, заведующему редакцией компьютерной литературы Дмитрию Гурскому за ценные указания и помощь в работе, своим студентам – за яркие идеи и каверзные вопросы, а также семье – маме и дочери – за моральную поддержку и понимание.

От издательства

Ваши замечания, предложения и вопросы отправляйте по следующему адресу электронной почты: gurski@minsk.piter.com (издательство «Питер», компьютерная редакция).

Мы будем рады узнать ваше мнение!

На сайте издательства http://www.piter.com вы найдете подробную информацию о наших книгах.

Глава 1

Основные правила оформления рефератов, курсовых и дипломных работ

Сведения о правилах оформления рефератов, курсовых и дипломных работ обычно предоставляют студентам в каждом учебном заведении. В большинстве случаев можно выделить основные общие требования и пожелания, которые я попробовала свести в этой главе воедино, обращая более пристальное внимание на некоторые особенности.

1.1. Немного об оформлении

Объем работы обычно либо оговаривают с руководителем, либо задают соответствующими методическими указаниями. Чаще всего реферат не должен превышать 15–20 страниц, курсовая – 25–30, а дипломная работа – 90-100.

Работу оформляют на компьютере с помощью текстового редактора Word и распечатывают с одной стороны листа белой бумаги формата А4 (размером 210 х 297 мм). В некоторых случаях допускается возможность предоставления отдельных иллюстраций или таблиц на листах формата A3.

Для русскоязычных текстов существуют правила набора, относящиеся преимущественно к использованию знаков препинания, дефисов, тире и кавычек.

Примечание

При оформлении работы обратите внимание на некоторые моменты, связанные с набором разделителей и знаков препинания: пробел не ставят после открывающих скобок и кавычек, а также перед закрывающими скобками и кавычками, перед запятой, точкой, двоеточием и точкой с запятой, но обязательно ставят после всего перечисленного. Обратите также внимание на ввод тире (часто этот символ неправильно заменяют дефисом). Тире вы можете набрать, воспользовавшись сочетанием клавиш Ctrl+Alt+– (клавишу «-» следует нажимать справа, на цифровой клавиатуре). Этот знак препинания также необходимо отделять пробелами с обеих сторон.

При наборе чисел должны использоваться только арабские цифры, за исключением общепринятой нумерации кварталов, полугодий, которые обозначаются римскими цифрами. Римские цифры и даты не должны сопровождаться падежными окончаниями.

Примечание

Обратите внимание на изображение кавычек: в русском тексте (включая список литературы) необходимо придерживаться только вида «…», но не "…" (в английском тексте используются кавычки вида «…»).

Точку никогда не ставят в конце заголовков и отделенных от текста подзаголовков. Если подзаголовок является первым предложением абзаца основного текста, то после него ставят соответствующий знак препинания. Точки ни в коем случае нельзя ставить в конце текста колонтитулов, заголовков и ячеек таблиц, а также в конце подписей к рисункам, схемам и диаграммам. Также следует помнить, что точки не ставятся в таких общепринятых сокращениях, как обозначения системы мер (га, мм, см, кг, км, кВт и т. д.), и в условных сокращенных обозначениях (в/м, б/у, х/б). Если общепринятого обозначения для понятия не существует, то необходимо обязательно ставить точку (кв., кв. м). Точки ставят также в сокращениях вроде «и т. д.», «и т. п.». Вместо трех точек, идущих подряд, используют символ многоточия, который можно ввести сочетания клавиш Alt+0133.

Запятую ставят при отделении десятичной доли от целого в дробном числе. Дробные числа следует записывать как, например, 7,25 или 12,3.

Если скобки расположены в середине предложения, то знаки препинания необходимо ставить после закрывающей скобки. Если скобка заканчивает предложение, то точку нужно ставить за скобкой. Те же правила относятся к кавычкам.

Тире бывают трех видов: тире, короткое тире и дефис. Дефис (-) используют только в сложных словах типа «все-таки», «мало-помалу», «Олимпиада-80» и подобных. Длинное тире (—) используют в качестве знака препинания, его следует выделять пробелами с двух сторон. Среднее тире набирают, например, при вводе числового промежутка (56-349).

Существует еще одно правило: тире не должно начинать строку. Поэтому перед тире необходимо вставлять особый символ – неразрывный пробел.

Правильное использование пробелов очень важно: по этому признаку можно сразу определить, насколько грамотно оформлен текст. Фамилия от инициалов должна быть отделена неразрывным пробелом. Такое же правило используется и в сокращениях типа «и т. д.», «и т. п.». Кроме того, неразрывный пробел разделяет порядки в больших числах типа «10 000 000 000 000».

Пробелы никогда не вставляются перед показателями степени (например, 2х) и подстрочными индексами (Н20). Пробел также не используется после открывающей кавычки или скобки и перед закрывающей кавычкой или скобкой. Неразрывный пробел всегда ставят перед единицами измерения (100 км) и после знаков #, §, ©.

На практике при наборе технических текстов, особенно больших объемов, обычно перед тире печатают неразрывный пробел (как правило фиксированной длины), а после тире – обычный, чтобы слово переносилось на другую строку, если оно не помещается на текущей.

Примечание

Word автоматически преобразует дефис (-) в тире (—), если с двух сторон набраны пробелы и после ввода последующего слова нажата клавиша Пробел. Кроме того, Word исправляет на тире два идущих подряд дефиса (-), окруженных пробелами.

Существует еще одна интересная возможность, которую нельзя обойти вниманием, – это мягкий перенос. Его устанавливают в местах предполагаемого разрыва строки, например между слогами длинного слова. До тех пор, пока мягкий перенос находится в середине строки, он не отображается. Когда же такое слово попадает в конец строки и стремится перейти в начало следующей, оно разрывается в том месте, где был установлен мягкий перенос. Таким образом, расставив мягкие переносы, можно изменять ширину столбцов, экспериментировать с размером и начертанием шрифтов и при этом не бояться нерационального заполнения печатного пространства или возникновения больших пропусков между словами.

В качестве символа переноса недопустимо использовать дефис (-). Для этой цели применяемой специальный знак (сочетание Ctrl+– в Word), который невидим внутри строки и отображается только в том случае, если слово перенесено, а он располагается в конце строки.

Примечание

С помощью определенных сочетаний клавиш можно вставлять в текст специальные символы оформления: Ctrl+Shift+Пробел– неразрывный пробел; Ctrl+_– неразрывный дефис; Ctrl+– (на цифровой клавиатуре) – среднее тире; Ctrl+Alt+– (на цифровой клавиатуре) – длинное тире.

Все страницы работы, включая иллюстрации и приложения, нумеруются по порядку от первой до последней, без пропусков, повторений и буквенных добавлений. Первой страницей считается титульный лист, на котором цифра не ставится. Порядковый номер печатают в правом верхнем углу. Он должен быть представлен арабскими цифрами без знака «№».

1.2. Структура работы

Дипломная и курсовая работы должны состоять из следующих разделов:

1. Титульный лист.

2. Содержание.

3. Список условных сокращений (при необходимости).

4. Введение.

5. Основная часть.

6. Выводы.

7. Список используемых источников.

8. Приложения (при необходимости).

В реферате пункты 3 и 8 обычно отсутствуют.

В начале работы обязательно должно находиться содержание, в которое входят названия и номера начальных страниц всех разделов, подразделов, вступления, выводов и списка используемых источников.

Если в работе использовалась специфическая терминология, а также малоизвестные сокращения, новые символы, обозначения, то их перечень может быть представлен в виде отдельного списка условных сокращений, состоящего из столбцов, который размещают в начале работы перед вступлением. Слева по алфавиту в этих столбцах приводят сокращения, а справа – их детальную расшифровку. Если специальные термины, сокращения и символы повторяются в работе менее трех раз, то такой список не составляют, а расшифровку терминов и сокращений приводят в тексте при первом их использовании.

Во введении раскрывают тему работы, ее значимость, необходимость исследования и актуальность. Кроме того, оно должно содержать общие сведения о работе и ее краткую характеристику, резюме. Часто во введении требуется раскрыть следующие аспекты: актуальность выбранной темы, суть проблемы, цели и задачи работы, объект исследования, предмет исследования, методы исследования, а также новизна и практическое значение полученных результатов.

Основной текст состоит из разделов и подразделов, каждый из которых должен начинаться с новой страницы. В начале раздела может находиться предисловие с кратким описанием его содержимого.

В разделах работы должно быть представлено следующее:

• обзор литературы по теме и выбор направления исследования;

• общая методика и основные методы исследования;

• информация о проведенных исследованиях;

• результаты работы, их анализ и обобщение.

В выводах должны быть изложены основные результаты работы, сформулировано их значение для науки и практики, а также рекомендации относительно использования результатов работы.

В приложениях указывают промежуточные расчеты, формулы, вспомогательные таблицы, расчеты экономического эффекта, тексты программы, дополнительные рисунки и т. д.

1.3. Межгосударственный стандарт ГОСТ7.1-2003[1]

Межгосударственный стандарт ГОСТ 7.1-2003 представляет собой систему стандартов по библиотечному и издательскому делу. Он разработан Российской книжной палатой Министерства Российской Федерации по делам печати, телерадиовещания и средств массовых коммуникаций, Российской государственной библиотекой и Российской национальной библиотекой Министерства культуры Российской Федерации, Межгосударственным техническим комитетом по стандартизации ТК 191 «Научно-техническая информация, библиотечное и издательское дело». «Принят Межгосударственным Советом по стандартизации, метрологии и сертификации» (протокол № 12 от 2 июля 2003 года).

За принятие стандарта проголосовали несколько стран бывшего СССР: Армения, Беларусь, Казахстан, Киргизия, Молдова, Российская Федерация, Таджикистан, Туркменистан, Узбекистан, Украина. Таким образом, Межгосударственный стандарт принят и используется не только в России.

Стандарт устанавливает общие требования и правила составления библиографического описания документа, его части или группы документов. В стандарте перечислен набор областей и элементов библиографического описания книги или любого другого источника информации, указана последовательность их расположения, наполнение и способ представления элементов, применение предписанной пунктуации и сокращений. Стандарт распространяется на описание документов, которое составляют библиотеки, органы научно-технической информации, центры государственной библиографии, издательства и другие учреждения.

В соответствии с данным документом в работе обязательно должен быть список литературы. Чтобы вы могли успешно использовать при оформлении работ информацию, представленную в стандарте, приведу выдержки из Межгосударственного стандарта ГОСТ 7.1-2003 с некоторыми комментариями.

Библиографическое описание содержит библиографические сведения о документе, приведенные по определенным правилам, устанавливающим наполнение и порядок следования областей и элементов, и предназначенные для идентификации и общей характеристики документа.

Обратите внимание, что объектами составления библиографического описания являются все виды опубликованных (в том числе депонированных) и неопубликованных документов на любых носителях – книги, сериальные и другие продолжающиеся ресурсы, нотные, картографические, аудиовизуальные, изобразительные, нормативные и технические документы, микроформы, электронные ресурсы, другие трехмерные искусственные или естественные объекты; составные части документов; группы однородных и разнородных документов. Это означает, что в списке используемых источников можно указывать интернет-ресурсы, техническую документацию, журналы, газеты и другие периодические издания.

При описании источника информации различают одночастные и многочастные объекты.

Одночастный объект – разовый документ или отдельная физическая единица многочастного документа на одном физическом носителе: однотомный документ или отдельный том (выпуск) многотомного документа, отдельный компонент комплектного документа, сериального или другого продолжающегося ресурса. Например, одночастным объектом является отдельная книга, том многотомного издания или же конкретный выпуск журнала или газеты.

Многочастный объект – это документ, представляющий совокупность отдельных физических единиц на одинаковых или разных физических носителях – многотомный документ, комплектный документ, сериальный или другой продолжающийся ресурс. Многочастным объектом может быть многотомное издание, издание журналов или газет.

Объект также может быть составной частью одночастного документа или единицы многочастного документа. Примером такого объекта может быть статья из журнала или газеты.

Различают одноуровневое и многоуровневое библиографическое описание. Одноуровневое описание содержит один уровень. Его составляют на одночастный документ, на завершенный многочастный документ в целом, на отдельную физическую единицу, а также группу физических единиц многочастного документа. Многоуровневое описание содержит два и более уровня. Его составляют на многочастный документ (многотомный или комплектный документ в целом, сериальный или другой продолжающийся ресурс в целом) либо на отдельную физическую единицу, а также группу физических единиц многочастного документа – один или несколько томов (выпусков, номеров, частей) многотомного, комплектного документа, сериального или другого продолжающегося ресурса.

В состав библиографического описания должны входить следующие области:

• область заглавия и сведений об ответственности;

• область издания;

• область специфических сведений;

• область выходных данных;

• область физической характеристики;

• область серии;

• область примечания;

• область стандартного номера (или его альтернативы) и условий доступности.

Области описания состоят из элементов, которые делятся на обязательные и факультативные. В описании могут быть только обязательные элементы либо обязательные и факультативные.

Обязательные элементы содержат библиографические сведения, обеспечивающие идентификацию документа. Их приводят в любом описании.

Факультативные элементы содержат библиографические сведения, дающие дополнительную информацию о документе. Факультативные элементы редко приводят в списке литературы курсовых и дипломных работ, с наибольшей полнотой их используют в описаниях для государственных библиографических указателей, библиотечных каталогов, а также баз данных крупных универсальных научных библиотек и центров государственной библиографии.

Язык библиографического описания, как правило, соответствует языку выходных сведений документа, то есть англоязычные источники должны быть представлены в списке литературы на английском языке, немецкоязычные – на немецком и т. д.

Одноуровневое библиографическое описание состоит из перечисленных в табл. 1.1 областей, представленных в такой же последовательности, с использованием указанных в таблице знаков препинания. Факультативные элементы выделены курсивом.

Таким образом, описание источника информации в общем виде может быть записано так:

Автор. Основное заглавие / Сведения об ответственности. – Область выходных данных. – Область физической характеристики. – Область серии.

Основное заглавие приводят в том виде, в каком оно дано в предписанном источнике информации, в той же последовательности и с теми же знаками. Оно может состоять из одного или нескольких предложений.

Общее обозначение материала определяет класс, к которому принадлежит объект описания, например видеозапись (videorecording), звукозапись (sound recording), изоматериал (graphic), карты (cartographic material). Естественно, что подобные сведенья указывают для нестандартных источников информации, для книг или журналов эта информация не нужна.

Сведения, относящиеся к заглавию, содержат информацию, раскрывающую и поясняющую основное заглавие, в том числе другое заглавие, сведения о виде, жанре, назначении произведения, указание о том, что документ является переводом с другого языка, и т. п.

Сведениям, относящимся к заглавию, предшествует символ двоеточия.

Например:

Информатика [Электронный ресурс]: интернет-учебник

Музыка Вены [Ноты]: пьесы для юных пианистов.

Сведения об ответственности содержат информацию о лицах и организациях, участвовавших в создании интеллектуального, художественного или иного содержания произведения, являющегося объектом описания. Обычно здесь указывают фамилии переводчиков, составителей и редакторов.

Например:

Педагогика высшей школы / Под ред. П. В. Чернилевского

Джон Равен. Компетентность в современном обществе / Пер. с англ. В. И. Белопольского.

Таблица 1.1. Перечень областей и элементов библиографического описания

Область издания содержит информацию об изменениях и особенностях данного издания по отношению к предыдущему. Сведения об издании обычно содержат слово «издание» или его эквивалент на других языках, а также иные термины, отличающие его от предыдущих изданий. Не путайте область издания со следующим разделом – областью выходных данных. В первой указывают номер издания источника информации, только если это необходимо, то есть если существует несколько изданий этого источника.

Например:

– Изд. 7-е

– 10-е изд.

Дополнительную информацию об издании приводят в описании, если в предписанном источнике имеются отдельно сформулированные сведения об особенностях данного переиздания, перепечатке и т. п. Их записывают после предыдущих сведений области издания и отделяют запятой.

Например:

– Изд. 6-е, испр. и доп.

Следующая область, область выходных данных, содержит сведения о месте и времени публикации, распространении и изготовлении объекта описания, а также сведения об его издателе, распространителе и изготовителе. Название места издания и распространения приводят в падеже, указанном в источнике информации. В этом разделе необходимо обозначить город издания, а также издательство, в котором вышла книга, или другой источник информации, который вы описываете.

Например:

– Саратов

Имя издателя или распространителя приводят после сведений о месте издания, к которому оно относится, и отделяют двоеточием. Сведения представляют в том виде, в котором они указаны в источнике информации.

Например:

: Наука

: Новый учебник

: ЕВРО-АДРЕС

: Изд-во С.-Петерб. хим. – фармак. акад.

: Изд-во Урал, ун-та

В качестве даты издания приводят год публикации источника информации. Год указывают арабскими цифрами, ему предшествует запятая.

Например:

, 2002

, 1833

Область физической характеристики содержит обозначение физической формы, в которой представлен объект описания, в сочетании с указанием объема и, при необходимости, размера документа, его иллюстраций и сопроводительного материала, являющегося частью объекта описания. Проще говоря – здесь указывают количество страниц книги или другого источника информации.

В области приводят сведения о количестве физических единиц (арабскими цифрами) и специфическое обозначение материала.

Например:

– 96 с.

– 8 т.

– 1 к. (4 л.)

– 2 электрон, опт. диска

Область серии содержит сведения о многочастном документе, отдельным выпуском которого является объект описания. Область включает элементы области заглавия и сведений об ответственности, относящиеся к серии, в которую входит объект описания.

Например:

– (Millennium – Тысячелетие)

– (Серия «Золотой фонд психотерапии»)

– (Система стандартов по информации, библиотечному и издательскому делу)

Номер выпуска серии записывают арабскими цифрами и, как правило, в той форме, в которой он дан в объекте описания. Ему предшествует знак точки с запятой.

Например:

; вып. 2

; т. 3, вып. 1

Многоуровневое библиографическое описание составляют, в первую очередь, на такие многочастные документы, как многотомные документы, а также сериальные и другие продолжающиеся ресурсы.

На первом уровне (в общей части) многоуровневого описания приводят сведения, общие для всех или большинства физических единиц – томов (выпусков, номеров), входящих в состав многочастного документа.

На втором уровне (в спецификации) многоуровневого описания приводят сведения, относящиеся к отдельным физическим единицам – томам (выпускам, номерам), входящим в состав многочастного документа.

В качестве многотомного рассматривают документ, состоящий из заранее определенного количества томов (частей), представляющий собой единое целое по содержанию и оформлению. Под томом понимают отдельную физическую единицу, входящую в состав многочастного документа, обозначаемую как том, часть, выпуск, сборник, альбом, тетрадь и т. п.

При составлении многоуровневого описания элементы на всех уровнях записывают в соответствии с перечнем областей и элементов по правилам, указанным в табл. 1.1.

Например:

Русские писатели XX века: Биографический сл.: В 4 т.

Дополнительные сведенья об оформлении списка литературы, а также примеры будут приведены в одной из следующих глав.

1.4. Заголовки

Текст работы обычно разбивается на структурные части: содержание, введение, выводы, список использованных источников, приложения, а также на разделы и подразделы. Разделы нумеруют арабскими цифрами, начиная с единицы. В заголовке раздела указывают его номер, после цифры ставят точку, пробел, а сам заголовок пишут прописными буквами. Подзаголовки других уровней должны быть написаны строчными буквами. Обратите внимание, что после названия заголовка точка или другие знаки не ставятся. Однако если заголовок включает несколько предложений, их разделяют точками.

Заголовки разделов первого уровня должны быть выровнены по центру относительно краев листа, кроме этого, они набираются полужирным шрифтом большего размера, чем обычный текст, например 18 пунктов. Заголовки подразделов должны начинаться с абзаца и набираться полужирным шрифтом того же размера, что и основной текст. Перед заголовком раздела обычно указывают слово «Раздел», в названиях подразделов указывают только номер.

Подразделы нумеруются внутри одного раздела. Нумерация заголовков второго уровня – двойная, арабскими цифрами, разделенными точкой. При этом первая цифра в такой нумерации соответствует номеру раздела, а вторая – порядковому номеру подраздела, например: 2.3. (третий подраздел второго раздела). В конце номера также ставят точку.

Например:

РАЗДЕЛ 1. РАЗЛИЧНЫЕ ПОДХОДЫ К ОПРЕДЕЛЕНИЮ ПОНЯТИЯ «КОМПЕТЕНТНОСТЬ» В СОВРЕМЕННОМ ОБРАЗОВАНИИ

1.1. Развитие понятия «компетентность» в российской педагогике

Обычно между заголовками и текстом устанавливают расстояние в 3–4 интервала. Между заголовком и подзаголовком интервал не ставят.

Такие структурные части работы, как содержание, перечень условных сокращений, вступление, выводы, список используемых источников не имеют порядкового номера, то есть нельзя написать: «Раздел 5. Выводы». При оформлении отдельных глав работы следует помнить, что каждая глава должна начинаться с новой страницы.

1.5. Оформление текста (границы, абзацы, размер шрифта, гарнитуры)

В методических указаниях к оформлению работ также определяются параметры форматирования текста – размеры полей, шрифта и междустрочного интервала. Обычно текст работы должен иметь следующие поля: левое – 20 или 30 мм, верхнее – 20 мм, правое – 10 мм, нижнее – 20 мм. Размер шрифта должен соответствовать 14 (или 12) пунктам Times New Roman, обычно требуется использовать полуторный междустрочный интервал (в некоторых случаях указывают количество строк на листе, полуторный интервал соответствует 30 строкам).

Примечание

Для определения количества строк воспользуйтесь строкой состояния – в ней отображается номер строки, в которой стоит курсор.

Основной текст работы должен быть выровнен по ширине. Обратите также внимание на абзацные отступы – они должны быть одинаковы во всем документе, обычное значение – 1,27 см.

1.6. Изображения

Все изображения, размещенные в работе (фотографии, схемы, чертежи, рисунки и пр.), обозначаются словом «рисунок» (сокращенно «рис.»). Рисунки располагаются в тексте непосредственно после того абзаца, в котором данный рисунок был впервые упомянут, или на следующей странице. Между этим абзацем и рисунком оставляют одну пустую строку. Положение рисунка центрируют. Иллюстрации должны быть размещены так, чтобы их было удобно рассматривать без поворота текста.

В тексте обязательно должна быть ссылка на рисунок. Она имеет вид «рис. номер». Рисунки нумеруются последовательно в пределах раздела, в порядке упоминания, арабскими цифрами. Номер рисунка должен состоять из номера раздела и собственно порядкового номера, разделенных точкой, например «рис. 1.3». Не рекомендуется оформлять ссылку на изображение как отдельную фразу, в которой повторяется название рисунка. Лучше представить ее в круглых скобках, например: (рис. 3.1). Кроме того, можно использовать оборот типа «как видно на рис. 3.1…».

Подписи к рисункам печатаются сразу под ними. Подрисуночная подпись начинается со слова «Рис.» (с заглавной буквы), далее следует номер рисунка. После номера рисунка ставят точку, затем с большой буквы указывают текст подписи.

Например:

Рис. 1. Подпись к рисунку выравнивается по центру, печатается стандартным

шрифтом размером 14 пунктов и при необходимости может быть продолжена

на следующей строке

Если нужно, подрисуночная подпись может содержать экспликацию, то есть пояснение деталей рисунка. В этом случае фрагменты изображения помечают цифрами, а пояснение к ним записывают в подрисуночной подписи, причем для каждой цифры отводится одна строка.

Например:

Рис. 1.24. Схема размещения элементов кассеты:

1 – стальные ролики

2 – приводной валик

3 – опорные стояки

4 – держатель пленки

После подрисуночной подписи оставляют одну пустую строку, за которой следует текст работы.

1.7. Формулы

Формулой считают любую последовательность не менее чем двух символов, которая не является словом (названием, аббревиатурой) в русском или каком-либо другом языке. Например, MATLAB является словом, f(x(0)) – нет.

Формулы также нумеруются внутри одного раздела. Номер формулы состоит из номера раздела и порядкового номера формулы в разделе, между которыми ставят точку, например 3.1.

Формулы нумеруют последовательно, в круглых скобках, арабскими цифрами, начиная с 1. Номера формул проставляют по правому краю страницы. При этом нумеруют только те формулы, на которые есть ссылки в тексте. Остальные формулы не нумеруют.

Текст формулы выравнивают по центру текста независимо от того, нумеруют ли данную формулу.

Например:

Номер, который не поместился в строке с формулой, может быть записан в следующей. Если формула взята в рамку, ее номер записывают вне рамки, справа, напротив последней строки формулы. Номер формулы-дроби записывают на уровне основной горизонтальной черты дроби.

При построении сложных формул, в состав которых входят знаки суммирования, произведения, интегрирования, дифференциалы, выражение можно разместить на отдельных строках.

Если формула не умещается на строке, то она переносится на следующую после знака «=» или после «+»,«-» и др. При этом характер выравнивания второй строки формулы остается прежним – по центру текста, как показано в примере с формулой:

В некоторых случаях несколько однотипных формул, отделенных по смыслу от текста, можно разместить в одной строке. Несложные формулы, которые не имеют самостоятельного значения, часто вписывают внутрь строк текста.

Примечание

Не забывайте о знаках препинания. Поскольку формулы являются равноправным элементом предложения, в конце формул и перед ними знаки препинания ставятся в соответствии с правилами пунктуации.

Между формулами, записанными друг за другом, можно ставить точку с запятой или запятую.

Между текстом и следующей за ним многострочной формулой и между формулой и следующим за ней текстом оставляются пустые строки.

При ссылке на формулу необходимо указать ее полный номер в скобках, например: «… в формуле (1.3)».

Пояснение значений символов и числовых коэффициентов следует приводить непосредственно под формулой в той же последовательности, в которой они даны в формуле. Значение каждого символа и числового коэффициента следует давать с новой строки. Первую строку пояснения начинают со слова «где», без двоеточия после него.

Например:

ΔT = T0 – T1

где Т0– трудовые затраты на обработку информации по базовому варианту;

Т1– трудовые затраты на обработку информации по предлагаемому варианту.

При вводе формул для набора переменных следует использовать шрифт гарнитуры Times New Roman, курсив. Для набора цифр также следует использовать Times New Roman. Размер шрифта (кегль) для переменных и цифр – 14 пунктов.

1.8. Таблицы

Таблицы помещаются в тексте в порядке ссылки на них по окончании того абзаца, в котором таблица была первый раз упомянута. Они нумеруются внутри каждого раздела в порядке упоминания арабскими цифрами. В правом верхнем углу таблицы над заглавием записывают слово «таблица» и указывают ее номер.

Каждая таблица должна иметь нумерационный и тематический заголовок. Нумерационный заголовок (запись вида «таблица, номер») используют, чтобы упростить связь таблицы с текстом; при ссылке в тексте достаточно указать: «табл. 3». Номер таблицы должен состоять из номера раздела и порядкового номера таблицы, разделенных точкой, например: «Таблица 15.8». Слово «Таблица» (с заглавной буквы) и ее номер вводятся обычным шрифтом и выравниваются по правому краю. Между словом «Таблица» и предшествующим абзацем оставляют одну пустую строку. После номера таблицы точку не ставят.

На следующей строке после нумерационного заголовка вводят тематический заголовок таблицы без знака препинания в конце, который выделяют полужирным шрифтом и центрируют по отношению к таблице.

Например:

Таблица 15.8

Заголовок таблицы следует набирать полужирным шрифтом размером 14 пунктов;

при необходимости его можно продолжить на следующей строке с выравниванием по центру

После таблицы оставляют одну пустую строку, после чего продолжают печать основного текста статьи. Текст внутри таблицы, включая заголовки столбцов и строк, чаще всего печатают шрифтом 12 пунктов (при необходимости это значение можно уменьшать до 8). Заголовки столбцов центрируют по ширине столбца, а заголовки строк выравнивают по левому краю.

Заголовки таблицы начинаются с прописных букв, а подзаголовки – со строчных, если они составляют одно предложение с заголовком. Подзаголовки, имеющие самостоятельное значение, пишутся с прописной буквы. В конце заголовков и подзаголовков таблиц знаки препинания не ставят. Используют только единственное число.

Таблицу следует разместить по центру относительно левого и правого краев печати. Таблицу с большим количеством строк допускается переносить на другую страницу, при этом тематический и нумерационный заголовки не повторяют, а пишут в правом верхнем углу над таблицей, например, «Продолжение табл. 2.1» или «Окончание табл. 2.1» для обозначения последней ее части.

Таблицу с большим количеством граф можно разделять на части и размещать одну часть под другой на одной странице. При этом если строки или графы выходят за формат страницы, то в первом случае в каждой части повторяют заглавие, то есть названия столбцов, а во втором – боковую часть, то есть названия строк.

Если текст, который повторяется в графе таблицы, состоит из одного слова, то его можно заменять кавычками, а если из двух или более слов, то при первом повторении его заменяют оборотом «то же», а далее указывают кавычки. Если цифровые или другие данные в какой-то строке не представлены, в ней ставят прочерк.

1.9. Ссылки и сноски

В тексте работы обязательно должны присутствовать ссылки на используемые источники информации.

Библиографические ссылки употребляют:

• при цитировании;

• при заимствовании положений, формул, таблиц, иллюстраций;

• при необходимости отсылки к другому изданию, где более полно изложен вопрос;

• при анализе в тексте опубликованных работ.

Отсутствие ссылки на цитируемый источник представляет собой нарушение авторских прав, а неправильно оформленная ссылка рассматривается как серьезная ошибка. Если вы цитируете источник, обязательно нужно на него сослаться.

Ссылка на литературный источник может быть оформлена одним из двух способов в зависимости от дословности цитирования источника и требований к оформлению работы.

Есть два вида библиографических ссылок: внутритекстовые и подстрочные. Если в работе используется непрямая речь, а вы только указываете, что эта мысль была взята из того или иного источника информации, ссылка на литературный источник допускается в виде записи в квадратных скобках, внутри которых фиксируется номер источника в соответствии со списком литературы. Ставят запятую, после чего записывают номер страницы, откуда была взята цитата, с обозначением символа страницы в виде «с». Например:

[6, с. 29]

При этом не ставят пробел как после открывающей скобки, так и перед закрывающей скобкой.

Примечание

В некоторых случаях, например при цитировании интернет-источников, номер страницы не указывают.

Если вас интересует только часть высказывания автора, которая находится в глубине цитируемого предложения, вы можете опустить ненужные вам подробности, поставив внутри цитаты многоточие. Произвольно сокращать цитату, не обнаруживая сокращения соответствующими знаками, не разрешается.

Подстрочные ссылки помещаются внизу той страницы, на которой было осуществлено цитирование. В конце цитаты ставят арабскую цифру, обозначающую порядковый номер сноски на данной странице. Этот же номер отображается внизу страницы, где следует поместить библиографическое описание источника цитирования, оформленного в соответствии со всеми правилами.

Например:

«В России, как и на Западе, социологические исследования правовых явлений с самого начала осуществлялись преимущественно силами юристов в рамках юридической науки и были направлены на приращение научного знания о праве». Лапаева В. В. Социология права. – М.: Норма, 2000. – С. 18.

Если на этой же странице работы вы цитируете еще один или несколько источников, сноски должны идти в той же последовательности, что и цитаты в тексте. Когда один и тот же источник цитируется на странице несколько раз, то название и выходные данные приводят полностью только первый раз, а затем вставляют фразу «там же», например:

Там же. – С. 52.

1.10. Список литературы

Важность правильного оформления списка литературы переоценить сложно. Этот, на первый взгляд, небольшой раздел сразу привлекает внимание руководителей и проверяющих работы. Поэтому советую отнестись к созданию и оформлению перечня использованных источников особо тщательно.

Список литературы может быть составлен либо в порядке упоминания литературных источников в работе, либо в алфавитном порядке. Второй способ удобнее, так как в этом случае легче указывать ссылки в тексте.

Однако в некоторых случаях обращают особое внимание на то, что список должен быть составлен по алфавиту. Описание литературных источников должно быть приведено в соответствии с правилами, которые указаны в Межгосударственном стандарте ГОСТ 7.1-2003.

В списке литературы каждый источник должен упоминаться один раз, вне зависимости от того, как часто вы ссылаетесь на него в тексте работы.

Примечание

Произведения одного автора расставляются в списке в алфавитном порядке по заглавиям или по годам публикации, в прямом хронологическом порядке (такой порядок группировки позволяет проследить за динамикой взглядов определенного автора на проблему).

При наличии в списке источников на иностранных языках их следует также разместить в алфавитном порядке и отнести в конец основного списка.

Заголовок «Список используемых источников» следует оформлять как заголовок первого уровня. Список литературы является нумерованным, начиная с единицы, в порядке следования ссылок.

Примечание

При оформлении списка литературы перед знаками препинания (точкой, запятой) никогда не ставят пробел. При этом всегда оставляют пробел после знаков препинания (исключения составляют только сокращения вида «М.:», «Л.:», «СПб.:», используемые в списке литературных источников (см. ниже), а также запятая после точки в инициалах автора).

Общие правила ссылок на источники информации приведены в разделе с описанием Межгосударственного стандарта ГОСТ 7.1-2003. Рассмотрим некоторые особенности оформления списка литературы более детально.

• При ссылке на статью в журнале указывают последовательно: фамилию и инициалы всех авторов; название статьи (без кавычек); после названия статьи следует пробел и две косые черты (//), затем опять пробел и название журнала (без кавычек); после названия журнала ставят точку и фиксируют год издания (после него ставят точку); номер тома (после него – запятая); номер журнала (после него – точка); страницы (первая и последняя, через тире) (после них ставят точку).

Например:

Бондаренко И. К. Стратегии корпоративного обучения персонала // Комп&ньон. – 2002. – № 9. С. 42–44.

Баловсяк Н. В. Компетентностный подход к определению структуры профессиональной деятельности специалиста // Новые технологии в образовании. – 2005. – № 1. С. 122.

• При ссылке на книгу указывают последовательно фамилии и инициалы авторов, название книги (без кавычек); после названия книги указывают город издания.

Примечание

Обратите внимание, что при этом для Москвы используют сокращение М., для Ленинграда– Л., для Санкт-Петербурга– СПб., для Киева – К.; далее ставят двоеточие и указывается название издательства (без кавычек), затем ставят запятую и указывают год издания (после него– точка); далее – количество страниц в книге.

Например:

Захарова И. Г. Информационные технологии в образовании: Учебное пособие для студ. высш. пед. учеб. заведений. – М.: Академия, 2003. – 192 с.

Климов Е. А. Психология профессионала. – М.; Воронеж, 1996. – 108 с.

Большой экономический словарь / Под ред. А. К. Азрилияна. – М.: Институт новой экономики, 1998. – 629 с.

Ахметов К. С. Курс молодого бойца. – М.: ТОО фирма «Компьютер-Пресс», 1994.– 320 с.

• При ссылке на статью в сборнике трудов или отдельную главу в книге указывают фамилии и инициалы авторов, далее – название статьи (главы) без кавычек, после чего ставят пробел и две косые черты (//), затем – пробел и название сборника трудов (книги) без кавычек; после названия книги ставят точку и указывают город издания; далее ставят двоеточие и указывают название издательства (без кавычек), после него ставят запятую и указывают год издания (после него – точка); далее указывают страницы, на которых расположена данная статья (глава).

Например:

Клинцова М. Н. К проблеме профессионально-педагогических ценностей в структуре личности будущего специалиста // Материалы научно-практической конференции «Перспективные разработки науки и техники». Том 25. Педагогика. – Белгород: Руснаучкнига; Днепропетровск: Наука и образование, 2004. – С. 127.

Качала В. В. Предварительное обследование при реорганизации управления предприятием//3-я Российская научно-практическая конференция «Реинжиниринг бизнес-процессов на основе современных информационных технологий». – М.: Изд-во Моск. госуд. ун-т экономики, статистики и информатики, 1999. – С. 248–253.

Информация, размещенная на странице в Интернете, является электронным ресурсом удаленного доступа и может также использоваться при составлении списка литературы.

Последовательность описания электронного ресурса следующая.

1. Основное заглавие электронного ресурса. Воспроизводится в том виде, в каком оно приведено в источнике информации. Например:

Большая энциклопедия Кирилла и Мефодия

2. Общее обозначение материала. Например:

[Электронный ресурс]

3. Параллельное заглавие – эквивалент основного на другом языке. Например:

Императорские дворцово-парковые ансамбли Санкт-Петербурга [Электронный ресурс] = The Imperial palace and park ensembles of St. Peterbourg

4. Сведения, относящиеся к заглавию: информация, раскрывающая и поясняющая основное

заглавие. Ей предшествует двоеточие. Например:

: состояние, проблемы, перспективы

5. Сведения об ответственности: могут состоять из имен лиц и наименований организаций с сопроводительными словами или коротким текстом, уточняющим их роль в создании электронного ресурса, либо без этих слов и текста. Например:

/ авт. курса А. Сигалов или / Рос. гос. гуманитар, ун-т

6. Сведения об издании: сведения об изменениях и особенностях данного издания по отношению к предыдущему изданию того же документа. Например:

Изд. 3-е, испр. и доп.

7. Обозначение вида ресурса. Например:

Электрон, журн., электрон, текстовые дан. и т. п.

8. Объем ресурса (пишется в скобках). Например:

(33 файла)

9. Место издания, имя издателя, дата издания. Например:

М.: Интерсофт, 1999.

Если сведений о месте издания или дате нет в документе, но они известны, их приводят в квадратных скобках. Например:

[Новосибирск]

10. Примечание о режиме доступа (обязательно): здесь указывают полный адрес интернет-страницы и условия доступа (свободный или платный).

11. Примечание об источнике основного заглавия (обязательно). Например:

– Загл. с экрана, загл. с домашней страницы Интернета и т. п.

12. Примечание о языке документа (не обязательно). Например:

– Нем., – Текст на экране фр., англ. и т. п.

Отдельные элементы описания могут опускаться.

Примеры ссылок на электронные ресурсы:

Российская государственная библиотека [Электронный ресурс] / Центр информ. технологий РГБ; ред. Власенко Т. В.; Web-мастер Козлова Н. В. – Электрон, дан. – М.: Рос. гос. б-ка, 1997– Режим доступа: http//www.rsl.ru, свободный. – Загл. с экрана. – Яз. рус, англ.

Электронный каталог ГПНТБ России [Электронный ресурс]: база данных содержит сведения о всех видах лит., поступающей в фонд ГПНТБ России. – Электрон, дан. (5 файлов, 178 тыс. записей). – М., [199-?]. – Режим доступа: http://www.gpntb.ru/win/search/help/el-cat.html. – Загл. с экрана.

Русский орфографический словарь РАН [Электронный ресурс]/ Под ред. В. В. Лопатина– Электрон, дан. – М.: Справочно-информационный интернет-портал «Грамота. Ру», 2005.– Режим доступа: http://www.slovari.gramota.ru/, свободный. – Загл. с экрана.

1.11. Приложения

Приложения оформляются как продолжение работы на последующих ее страницах (после списка литературы), располагаясь в порядке появления ссылок в тексте.

В приложения могут выноситься формы первичных документов, как спроектированные автором, так и используемые в данном объекте, шапки форм выходных документов, программы обработки информации, разработанные автором, и т. д. В приложение включают вспомогательный материал, например вводные и отчетные формы, математические выкладки и расчеты, таблицы вспомогательных цифр, а также методики, разработанные в процессе выполнения работы.

Если в работу входит более одного приложения, то в начале всех приложений на отдельном листе следует указать заголовок и оформить его в соответствии с правилами оформления заголовков. Затем следуют отдельные приложения. В этом случае их нумеруют последовательно, большими буквами русского алфавита, например: «Приложение А», «Приложение Б» и т. д.

Каждое приложение следует начинать с новой страницы указанием в правом верхнем углу слова «Приложение». В необходимых случаях оно может иметь содержательный заголовок, который записывают симметрично тексту.

Например:

Если приложений очень много, то они могут быть представлены отдельным томом, где также должны быть расположены в порядке появления ссылок в тексте. В содержании перечисляют все приложения с указанием их номеров и заголовков (при их наличии).

В тексте на приложение ссылаются следующим образом: «см. прил. Б».

Если в приложение входит несколько структурных элементов, например ряд таблиц, допускается их нумерация. Таблицы и рисунки, содержащиеся в приложении, нумеруются последовательно в пределах всего приложения в порядке упоминания, арабскими цифрами. Номер таблицы (рисунка) должен состоять из буквы приложения и порядкового номера рисунка, разделенных точкой, например «Таблица ПА.1» или «Рис. К5.1».

Текст каждого приложения можно при необходимости разделить на разделы и подразделы, которые должны быть пронумерованы. В этом случае после буквы ставится номер приложения и точка, например «А.2» – второй раздел приложения А; «В.3.1» – первый подраздел третьего раздела приложения В.

1.12. Титульная страница

Титульная страница должна содержать:

• наименование организации или высшего учебного заведения, в котором выполнена работа;

• фамилию, имя, отчество автора и название работы;

• фамилию научного руководителя, город и год.

Например:

В курсовой работе или реферате на титульной странице дополнительно может быть указано название предмета.

1.13. Оформление списков

При оформлении маркированного списка наиболее предпочтительно использовать символ «». Знак маркировки должен находиться в начале абзаца. Расстояние от левого края печати до текста в списке должно составлять 0,63 см (что соответствует стандартным настройкам Word). Если текст в пункте списка переходит на следующую строку, то он должен быть выровнен как по левому, так и по правому краям; если текст не переходит на следующую строку, то его выравнивают по левому краю.

Пример оформления:

Капиталистический строй характеризуется:

 наличием буржуа и пролетариев;

 ломкой старых социальных связей;

 усиленной национальной интеграцией.

При этом текст в списке должен начинаться с маленькой (строчной) буквы, а заканчиваться – точкой с запятой (за исключением последнего пункта, завершающегося точкой).

Если по каким-либо причинам авторам необходимо использовать нумерованный список, то основные его параметры (положение номера, расположение и выравнивание текста) эквивалентны маркированному списку. При этом в качестве нумератора наиболее предпочтительным является цифровой вариант с точкой. Пример оформления такого списка:

Согласно 3. Фрейду, личность состоит из следующих элементов:

1. Эго, или Я.

2. Подсознание, или Оно.

3. Суперэго, или Сверх-Я.

Сложные списки, в которых подпункты также представляют собой списки, оформляются аналогично. При этом номер каждого последующего уровня формируется по схеме «предыдущий номер + порядковый номер».

Глава 2

Подготовка текста в Microsoft Word

Microsoft Word – пожалуй, самая популярная на сегодняшний день программа, предназначенная для работы с текстами. Продукт компании Microsoft обладает всеми необходимыми возможностями, связанными с набором и правкой текстов любой сложности. Называть современную версию приложения текстовым редактором не совсем справедливо, так как сегодня Microsoft Word – это многофункциональная программа с огромным количеством возможностей, для описания которых нужна не одна книга. Поэтому в данной книге я решила остановиться на основных функциях Word, которые понадобятся в подготовке рефератов, курсовых работ или диссертаций.

2.1. Общие сведения о Word

Внешний вид и настройка окна редактора Word

Окно текстового редактора Microsoft Word состоит из стандартных для операционной системы Windows элементов интерфейса. Справа может находиться область задач – поле, в котором отображаются доступные в определенный момент действия. Кроме того, в окне размещено несколько панелей инструментов (рис. 2.1).

Рис. 2.1. Окно текстового редактора Word

Получить список всех панелей, а также настроить их отображение можно, воспользовавшись командой меню Вид → Панели инструментов. В появившемся окне вы увидите все существующие панели инструментов, среди которых флажками отмечены отображенные на экране. В этом меню можно отменить или, наоборот, включить отображение панелей инструментов. Каждая панель содержит кнопки, выполняющие определенные функции. Например, если вы собираетесь работать с таблицами, то необходимо отобразить на экране панель Таблицы и границы, а если вы планируете вставлять в текст схемы, то на выручку придет панель инструментов Рисование. Для удобной работы с Word необходимо, чтобы на экране постоянно отображались две панели инструментов – Стандартная и Форматирование.

Однако часто стандартных кнопок, расположенных на панелях инструментов редактора Word, просто не хватает. Тогда вы можете расположить на них и другие кнопки. Например, на панели можно поместить кнопку для вызова редактора формул или изменения размера шрифта.

Для добавления кнопок откройте окно настроек панелей инструментов Word (Вид → Панели инструментов → Настройка) и на вкладке Команды найдите нужную кнопку (рис. 2.2). Здесь команды текстового редактора сгруппированы в соответствии с пунктами главного меню. Например, редактор формул вы найдете в разделе Вставка, а кнопки увеличения или уменьшения шрифта – в разделе Формат. Выбрав нужную кнопку, перетащите ее мышью на панель инструментов, после чего закройте окно настройки.

Рис. 2.2. В редакторе можно размещать на панелях инструментов произвольные кнопки

Примечание

Обратите внимание на такую особенность: при работе в редакторе Word можно переключать режимы ввода текста, которых существует два– режим вставки и режим замещения. Режимы переключают с помощью клавиши Insert или с помощью двойного щелчка кнопкой мыши на надписи ЗАМ, размещенной в строке состояния окна Word. В режиме вставки новые символы будут вставляться между существующими, в режиме замещения они заменят собой существующие. Поэтому перед работой с текстом необходимо обратить внимание на то, какой режим у вас установлен.

Работа с файлами

Набрав первые несколько абзацев, обязательно сохраните их. Для этого предназначена команда меню Файл → Сохранить. В появившемся окне Сохранение документа необходимо указать имя и выбрать месторасположение файла. По умолчанию текстовый редактор предлагает сохранить его в папке Мои документы, но вы можете изменить этот параметр, выбрав другое название в поле Папка (рис. 2.3). При сохранении рекомендуется присваивать файлу понятное имя, по которому можно было бы сразу определить, что именно он из себя представляет.

Рис. 2.3. Окно сохранения документа

При написании курсовой или дипломной работы удобнее всего сохранять каждый раздел в отдельном файле, а потом с помощью инструментов работы с большими документами редактора Word, о которых поговорим позже, собрать все отдельные части в один файл.

Сохранять файл рекомендуется не только в конце работы, но и время от времени, после того как вы набрали несколько абзацев. Это убережет от потери данных в случае сбоев.

Сохранение версий

В процессе работы над курсовой или дипломной работой, а в особенности над диссертацией, необходимо сохранять не только все изменения, которые вносятся в текст документа, но и первоначальные варианты. Например, вы можете что-то исправить, а потом окажется, что благодаря исправлениям текст не стал лучше, а скорее наоборот. Однако предыдущий вариант не сохранен, и теперь сложно вспомнить, что там было. Часто новые изменения рекомендуют сохранять в отдельном файле. Безусловно, это выход из ситуации, но представьте себе, сколько копий исходного файла вам придется сделать, особенно если вы выполняете серьезную работу!

Самая маленькая проблема, возникающая в данном случае, – это засорение винчестера файлами. Кроме этого, впоследствии будет сложно определиться, какая копия исходного файла вам нужна.

Для разрешения всех этих вопросов в текстовом редакторе Word существует возможность работы с версиями документа. Версии позволяют фиксировать изменения, внесенные в документ в определенный момент времени.

При использовании версий экономится место на диске, так как сохраняются не документы, а только различия между ними. Если существует несколько версий документа, вы можете в любой момент вернуться к предыдущей или более ранней версии – открыть, распечатать или удалить ее.

В редакторе Word в любой момент можно сохранить текущую версию документа. Например, можно сохранить версию, отправленную на рецензирование, а после внесения всех исправлений сохранить другую.

Для управления версиями необходимо выполнить команду Файл → Версии. В открывшемся окне Версии документа будет отображен список всех ранее сохраненных версий (рис. 2.4). Для сохранения необходимо нажать кнопку Сохранить и в появившемся окне создать заметки. Использование заметок позволит значительно упростить дальнейшую работу, особенно если было сохранено несколько версий.

Рис. 2.4. Сохраняя версии, вы сохраняете все изменения в документе

Открыть любую ранее сохраненную версию можно, воспользовавшись кнопкой Открыть окна Версии документа. Кнопка Заметки позволяет отобразить заметки выделенной версии документа.

Хранение резервных копий

В Word можно включить режим автоматического сохранения версии документа при каждом его закрытии. Это бывает полезно, если необходимо фиксировать информацию о том, кто и когда вносил исправления – например, если это юридический документ. Сделать это можно, установив флажок Автоматически сохранять версию при закрытии в окне Версии документа. Кроме сохранения версий, в текстовом редакторе Word можно сохранять резервные копии документа.

Важность этой функции сложно переоценить, ведь резервные копии надо создавать в любом случае, причем лучше держать их на разных носителях информации, чтобы обезопасить себя от потери данных. Возможность создания резервной копии стандартными средствами Word позволяет в любой момент восстановить предыдущую копию документа. Если по какой-то причине изменения в вашем документе не были сохранены, вы сможете восстановить хотя бы некоторые из них, воспользовавшись этой функцией программы. Для этого выполните команду Сервис → Параметры, на закладке Сохранение установите флажок всегда создавать резервную копию (рис. 2.5).

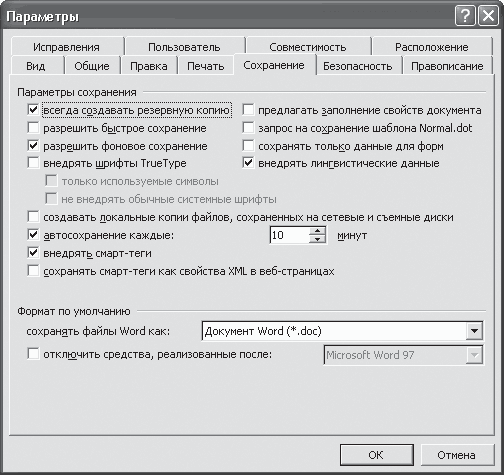

Рис. 2.5. Создание резервной копии застрахует вас от потери данных

Примечание

Для создания резервной копии документ должен быть сохранен более одного раза. Сама резервная копия представляет собой результат предыдущего сохранения документа.

Сохраненная резервная копия – это файл с именем Копия «имя файла». Его можно отыскать в любой момент в той же папке, в которой сохранен основной файл, и работать с ним как с обычным документом.

2.2. Основные правила форматирования

Форматирование текста

Текст в редакторе Word можно набирать разными шрифтами. Программа предусматривает установку размера, типа и начертания шрифта. Перед форматированием необходимо выделить фрагмент текста, который требуется изменить.

Выделить текст можно несколькими способами. Наиболее простой – выделение с помощью мыши. Для этого, удерживая нажатой левую кнопку мыши при I-образном указателе, выделите необходимый фрагмент. Если же вы предпочитаете работать с клавиатурой, выделить текст можно, удерживая Shift и перемещая клавиши управления курсором.

Примечание

В редакторе Word существует специальный режим – режим выделения текста. Чтобы перейти в этот режим, нужно нажать клавишу F8. Теперь текст можно выделять стрелками или клавишами Page Up/Page Down (Shift при этом нажимать не нужно). Если ввести любую букву или знак препинания, будет выделен весь текст до этой буквы. Аналогично можно нажимать Пробел, чтобы выделить следующее слово (до этого пробела), клавишу Enter, чтобы выделить абзац до конца. Несколько нажатий клавиши F8 вызывают выделение сначала слова, затем предложения, абзаца и, наконец, всего текста. Чтобы выделить предложение, требуется нажать F8 три раза. Для выхода из режима выделения следует нажать Esc.

В редакторе Word текст можно сделать полужирным, курсивным или подчеркнутым. Эти параметры можно изменить на панели инструментов Форматирование, для этого предназначены кнопки с изображением букв «ж», «к» и «ч». Кроме того, вы можете задать другой размер и тип шрифта – на этой же панели инструментов размещены поля для настройки этих параметров. Все эти возможности, а также ряд других доступны в диалоговом окне Шрифт, открыть которое можно, выбрав одноименный пункт меню Формат (рис. 2.6).

Рис. 2.6. В окне Шрифт доступны параметры работы со шрифтами

В списке Шрифт одноименного окна расположены инструменты, дублирующие назначения кнопок панели инструментов. Ниже размещены раскрывающиеся списки для изменения цвета текста и выбора типа его подчеркивания. Обратите внимание, что подчеркивание можно задать не только «классическое», обычной линией. Подчеркнуть текст можно волнистой, штриховой или штрихпунктирной линией. В этом же окне можно задать цвет шрифта и цвет подчеркивания.

Не менее интересна область Видоизменение. Здесь можно применить дополнительные эффекты к вашему тексту. Предназначение флажков зачеркнутый, двойное зачеркивание, контур, с тенью, приподнятый, утопленный очевидно. С их помощью можно придать иной внешний вид буквам. Гораздо интереснее другие переключатели. Например, надстрочный и подстрочный применяются для создания верхних и нижних индексов (именно так, кстати, они и назывались в предыдущих версиях Microsoft Word). Например, вам необходимо набрать несложную формулу, нечто вроде х2 + 6. Для такой мелочи открывать редактор формул (который может быть и не установлен на компьютере) просто смешно, а вот шрифт типа Надстрочный здесь как раз и пригодится. Наберите х2 + 6 и для цифры «2» установите этот эффект – формула готова.

Довольно интересным эффектом для выделения в редакторе Word является использование разреженного текста. В результате применения этого эффекта расстояние между буквами увеличится. Таким образом, отформатированный фрагмент будет бросаться в глаза. Для изменения этого параметра перейдите на вкладку Интервал и выберите эффект Разреженный. Здесь же вы можете установить величину разрежения. Эффекты анимации доступны на третьей вкладке окна Шрифт. Мерцание или Красные муравьи – все это можно применить к вашему тексту.

Форматирование абзаца

При наборе текстов не менее важным является форматирование абзаца. Особенно это касается научных текстов и различных учебных работ – в методических пособиях часто указываются точные параметры оформления, касающиеся абзацных интервалов. Работы, которые не удовлетворяют этим требованиям, могут быть не приняты к защите или оценены ниже, чем они того заслуживают.

При форматировании абзаца можно задать два параметра – тип выравнивания и междустрочный интервал. Тип выравнивания определяет внешний вид абзаца и его границ на странице. Установить тип выравнивания можно с помощью кнопок, размещенных на панели инструментов Форматирование. В Word существуют такие типы выравнивания: По левому краю, По правому краю, По центру и По ширине. Для набора заголовков разделов и титульной страницы чаще всего используют тип выравнивания По центру, а вот текст принято выравнивать По ширине, так как в этом случае вы получите ровные левый и правый края абзаца.

Другой параметр, междустрочный интервал абзаца, характеризует расстояние между строками. Установить его можно, выполнив команду Формат → Абзац и указав нужное значение в списке междустрочный. Здесь можно задать одинарный (заданный по умолчанию), а также полуторный или двойной интервалы. Кроме этих фиксированных значений, вы можете задать и свое значение. Пункт Множитель позволяет указать другие интервалы. Для этого нужно ввести конкретную величину в поле значение (рис. 2.7). Например, интервал 1,5 гораздо удобнее одинарного, но при этом он не такой широкий, как полуторный. Здесь же можно указать расстояние между строками в пунктах (в единицах измерения шрифта). Для этого следует в раскрывающемся списке междустрочный выбрать пункт Точно, а в поле значение – задать размер шрифта. Расстояние между строками будет соответствовать величине букв выбранного размера шрифта.

Рис. 2.7. Задаем междустрочный интервал

При оформлении дипломных и курсовых работ чаще всего требуется использование полуторного абзацного интервала. Иногда в требованиях к оформлению указывается количество строк на лист. В этом случае вам придется подобрать нужное значение абзацного интервала. Например, принятому при оформлении диссертаций количеству 30 строк на лист соответствует значение 24 пт абзацного интервала Точно.

В этом же окне с помощью раскрывающихся списков перед: и после: можно настроить расстояние между абзацами. Этот параметр удобно увеличить также в тех случаях, когда вы хотите распечатать текст, чтобы вносить правку между абзацами.

Работа со стилями

Текстовый редактор Microsoft Word отличается тем, что он предлагает пользователю просто огромное количество возможностей. Специальные инструменты Word, под названием стили, позволяют применить совокупность параметров форматирования к документу или к его части – абзацу, странице.

С помощью стилей можно применять несколько параметров форматирования одновременно, а не задавать их последовательно. При этом для любого из элементов оформления можно установить собственный стиль, который будет иметь уникальное название. В этом случае не придется при форматировании устанавливать параметры с помощью команд меню Формат (Шрифт, Абзац и т. д.). Достаточно будет создать необходимые стили, а потом каждый раз выбирать из списка нужный.

В Microsoft Word существует три типа стилей:

• стиль, который применяют к абзацу;

• к отдельному символу;

• к таблице.

Отличие между ними состоит в характере применения. Для применения стиля к абзацу текст можно не выделять – достаточно установить курсор; а стиль символов можно применить лишь к выделенному фрагменту.

Стиль одного символа фактически совпадает с форматом символа, например полужирный, курсив, подчеркивание, цвет и т. д.

Если вы применили стиль к абзацу, то при установке курсора в границах абзаца вы увидите его название в поле Стиль панели инструментов Форматирование.

По умолчанию при создании нового документа используют стиль Обычный. Этот стиль применяется для основного текста любого документа и служит основой для создания других стилей. Кроме этого, Word содержит целый ряд других встроенных стилей. Вы сами можете создавать стили, сохранять их и потом применять к абзацам.

Применить стиль к фрагменту текста вы можете следующим образом. Установите курсор в нужное место и выполните команду Формат → Стили и форматирование. Вы увидите на экране область задач Стили и форматирование. Используя список Показать, можно настроить отображение разных стилей. Например, пункт Доступное покажет вам список доступных стилей для применения, выбрав пункт Используемое, вы сможете увидеть список стилей, существующих в вашем документе. Чтобы применить стиль, нужно выбрать его название из списка (рис. 2.8).

Рис. 2.8. С помощью области задач Стили и форматирование можно изменить активный стиль

Для создания нового стиля нужно нажать кнопку Создать стиль в области задач Стили и форматирование (рис. 2.9). Обратите внимание: среди параметров необходимо указать название (поле Имя), тип, базовый стиль (список Основан на стиле). Базовый стиль – это тот, на основе которого был создан другой стиль. При создании стиля фактически происходит следующее: в базовый вносятся некоторые изменения – те, которые вы укажете в области задач Форматирование. Если вы какой-то параметр не измените, он останется таким же, как в базовом стиле. Среди параметров форматирования доступны для изменения параметры шрифта и абзаца, а дополнительные можно установить, нажав кнопку Формат. После нажатия 0К название стиля появится в списке стилей в области задач Стили и форматирование. Теперь созданный стиль можно применять в документе.

Рис. 2.9. Параметры нового стиля можно установить в окне Создание стиля

Для изменения параметров существующего стиля нужно в области задач Стили и форматирование щелкнуть правой кнопкой мыши на имени стиля и выбрать пункт Изменить. Далее в окне Изменение стиля нужно задать новые параметры и нажать ОК.

При изменении стиля будьте очень осторожны (особенно с базовыми стилями). Ведь при форматировании какого-либо элемента стиля будут соответствующим образом изменены все другие стили, для которых этот стиль был базовым. Например, если установить в стиле Обычный размер шрифта 20 вместо 14 или 12, соответствующим образом будут увеличены размеры шрифтов во всех других стилях.

Стили весьма помогут вам в оформлении работы. Создайте нужный стиль, установите параметры форматирования и потом, при создании документа, вам нужно будет всего-навсего применить его к документу.

2.3. Проверка правописания

Как бы внимательно вы ни набирали текст, все равно возникают ошибки. При проверке работы грамматические ошибки не способствуют ее высокой оценке. В результате применения инструментов проверки правописания в редакторе Word можно будет избежать опечаток, а также многих синтаксических ошибок, которые часто возникают, если работать с текстом непосредственно в электронном виде. Правильные настройки проверки правописания и пунктуации приведут к тому, что слова, которые были набраны с ошибками, будут подчеркнуты красной волнистой линией, предложения с пунктуационными ошибками – зеленой волнистой линией.

Правильное применение инструментов проверки орфографии и пунктуации зависит от правильных настроек редактора Word и текстового файла, которые имеют неприятное свойство меняться, особенно в тех случаях, когда в тексте встречаются слова на разных языках (например, если в русском или украинском тексте встречаются английские слова). Определить, что проверка правописания работает неверно, на самом деле очень просто: если все слова вдруг подчеркиваются красной волнистой линией или, наоборот, слова с явной ошибкой не подчеркиваются, значит, что-то здесь не так.

Итак, в первую очередь необходимо установить параметры проверки орфографии и пунктуации. Для этого выполните команду Сервис → Параметры, перейдите на вкладку Правописание. Здесь можно задать установки редактора Word для проверки правописания вводимого текста (рис. 2.10). Если вы хотите, чтобы текст проверялся автоматически, убедитесь в том, что установлен флажок автоматически проверять орфографию. Естественно, что флажок не выделять слова с ошибками должен быть снят. Другие флажки позволяют настроить расширенные параметры управления проверкой орфографии. Например, параметр Всегда предлагать замену означает, что в контекстном меню текстового редактора Word будут отображены варианты правильного написания, здесь же размещены примеры слов, для которых не следует проверять орфографию (например, слова с цифрами, интернет-адреса). В этом же окне аналогично задаются параметры проверки грамматики. Теперь текстовый редактор Word будет выделять неправильно введенные слова, подчеркивая их волнистой линией.

Рис. 2.10. Окно настройки параметров проверки правописания

Следующим этапом настройки проверки орфографии является установка языка. Для изменения этого параметра выделите текст и выполните команду Сервис → Язык → Выбрать язык, из появившегося списка выберите правильный язык текста, например русский или английский (рис. 2.11). Установив флажок Определять язык автоматически, вы доверите определение языка набираемого текста компьютеру. С помощью кнопки По умолчанию вы сможете задать язык, который будет автоматически установлен во всех текстах, открывающихся в Word.

Рис. 2.11. Перед проверкой правописания нужно установить язык текста

Теперь вам остается внимательно следить за текстом, который вы набираете. Как только после завершения ввода слова вы увидели красную подчеркивающую линию, попробуйте исправить ошибку. Для этого необходимо щелкнуть правой кнопкой мыши (или нажать соответствующую ей клавишу на клавиатуре) на слове. В появившемся контекстном меню будут отображены варианты правильного написания слова. Выбрав один из вариантов, вы замените неверное слово верным.

Используя пункт Орфография контекстного меню слова с ошибкой, можно открыть одноименное окно, в котором вы получите доступ к расширенным возможностям, связанным с проверкой правописания текста (рис. 2.12). Здесь также можно выбрать вариант для замены слова другим, правильным. Чтобы автоматически исправить все неверные слова файла, нажмите кнопку Заменить все. Слово можно не проверять, пропустив его, для чего предназначена кнопка Пропустить. В этом случае слово исправлено не будет, но красная линия, показывающая ошибку, исчезнет. Выбор пункта Пропустить все означает, что все слова, отмеченные как неверные, останутся неисправленными. Эта возможность существует для того, чтобы убрать подчеркивания с правильно написанных слов, отсутствующих в словаре редактора Word (например, фамилии или термины).

Рис. 2.12. Расширенные возможности настройки проверки правописания окна Орфография

В окне Орфография можно настроить автозамену неправильно написанного слова. Автозамену используют для наиболее часто встречающихся ошибок. Например, если вы набрали «Интренет» вместо «Интернет», в окне Орфография можете выбрать нужный вариант в поле Варианты и нажать кнопку Автозамена. Теперь, если вы еще раз сделаете эту же ошибку, средство орфографии редактора Word автоматически заменит этот вариант правильным. Нужное слово можно также выбрать, щелкнув на пункте Автозамена контекстного меню неверно написанного слова.

Примечание

Несмотря на то что словарь Word довольно полный и с каждой версией программы он становится все лучше, некоторые термины могут быть не включены в него. В этом случае верно набранное слово воспринимается текстовым редактором как слово с ошибкой и подчеркивается красной волнистой линией. Чтобы этого не было впредь, слово можно внести в словарь. Для этого предназначена кнопка Добавить в окне проверки орфографии.

Иногда средство проверки правописания Word может помогать и в проверке пунктуации, то есть в правильности расстановки знаков препинания. Если в предложении возможны пунктуационные ошибки, то оно подчеркивается зеленой волнистой линией. Вызвав контекстное меню, можно на экране отобразить причину «недовольства» Word: появившаяся подсказка сообщит пользователю о возможных проблемах со знаками препинания.

2.4. Сноски и закладки

Вставка сносок

При создании научных, курсовых или дипломных (особенно по гуманитарным наукам) работ иногда бывает необходимо непосредственно в тексте указать точный источник, откуда была взята цитата. Для этого и в книжном тексте, и в документе, созданном в редакторе Word, используют сноски. Они предназначены для пояснений, комментариев и ссылок на другие документы. При перестановке абзацев, содержащих сноски, соответствующим образом будут переставлены и сами сноски. Таким образом, пометив текст сноской, вы можете быть уверены, что она не потеряется. Вы можете удалять сноски, перемещать их в документе – остальные будут автоматически перенумерованы.

В редакторе Word можно использовать обычные или концевые сноски. Обычные располагаются на той же странице, на которой находится помеченный сноской текст. Концевые сноски размещаются в конце документа.

Сноска состоит из двух связанных частей: знака сноски и текста сноски. Знак сноски ставится возле текста, к которому относится сноска; с него же начинается и текст сноски.

Для вставки сноски выполните команду Вставка → Ссылка → Сноска и в появившемся окне задайте параметры будущей сноски (рис. 2.13). В первую очередь, это тип сноски – его можно задать в области Положение. Тут же задают размещение концевой сноски (в конце раздела или в конце документа). Ниже, в области Формат, указываются параметры нумерации сносок – формат номера и с какого числа начинать нумерацию. В редакторе Word сноски нумеруются автоматически по всему документу или же отдельно для каждого раздела. После ввода первой сноски в разделе последующие оформляются и нумеруются автоматически. При удалении знака сноски возле обозначенного ею текста удаляется и сама сноска.

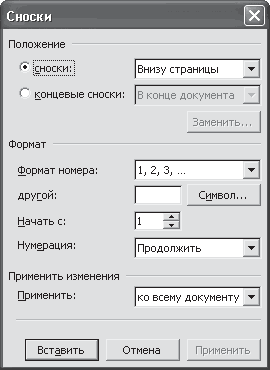

Рис. 2.13. Устанавливаем параметры сноски

Примечание

Чтобы удалить все сноски, вошедшие в документ, выберите в меню Правка команду Заменить. На вкладке Заменить нажмите кнопку Больше, затем, воспользовавшись кнопкой Специальный, выберите параметр Знак сноски или Знак концевой сноски. Убедитесь, что поле Заменить на пусто, а затем нажмите кнопку Заменить все.

Сноски и список литературы

Сноски можно использовать как удобный инструмент при создании списка литературы. Ведь при оформлении работы необходимо не только указать список литературы, но и пометить соответствующие абзацы и предложения в тексте. В этом случае вам удобнее будет воспользоваться концевыми сносками. С их помощью можно будет легко выделить соответствующие абзацы, кроме того, все литературные источники будут автоматически размещаться на отдельной странице в конце документа в том же порядке, в котором расположены помеченные ими абзацы. При создании концевой сноски не забудьте указать ее расположение – в конце документа.

Чтобы напечатать концевые сноски на отдельной странице, вставьте в конец раздела или документа (в зависимости от того, где расположены концевые сноски) разрыв страницы, воспользовавшись пунктом меню Вставка → Разрыв и в появившемся окне выбрав в области Начать пункт новую страницу.

При создании списка литературы на основе концевых сносок существует одна особенность – в некоторых ситуациях необходимо пометить разные абзацы одной и той же сноской. При использовании обычных сносок такой проблемы не возникает, так как в этом случае просто указывают литературный источник на каждой странице. При использовании концевых сносок для решения этой задачи необходимо применение перекрестных ссылок. Именно они позволяют разместить в тексте документа ссылку на уже существующую сноску. Для вставки перекрестной ссылки в нужном месте установите курсор и выполните команду Вставка → Ссылка → Перекрестная ссылка. В появившемся окне в раскрывающемся списке Тип ссылки установите значение Концевая сноска, а рядом в списке Вставить ссылку на: – пункт Номер концевой сноски. В поле, расположенном ниже, будет помещен список всех концевых сносок, уже вставленных в документ (рис. 2.14).

Рис. 2.14. С помощью перекрестных ссылок можно сформировать список литературы

Навигация по документу с помощью закладок

Текстовый редактор Word умеет не только оформлять тексты произвольным образом. С его помощью вы сможете легко перемещаться по любому, даже самому большому документу.

Самый простой способ упрощения навигации по тексту состоит в использовании закладок. Они выполняют в документе Word ту же функцию, что и обычные бумажные в книге. Создав закладку, вы сможете легко найти нужное место. Закладками рекомендуется помечать самое важное или же то, над чем еще предстоит работа. Пометить фрагмент закладкой можно, выделив нужный текст и выполнив комнаду Вставка → Закладка. В открывшемся окне введите имя закладки (рис. 2.15).

Рис. 2.15. Закладки упрощают навигацию по документу

В текст документа можно вставлять произвольное количество закладок, при этом надо следить за тем, чтобы их имена не повторялись. Вставив в документ закладки, вы сможете легко перейти к отмеченной строке. Для перехода нужно нажать клавишу F5 или выполнить команду Правка → Перейти. В открывшемся окне в списке Объект перехода выберите Закладка, а рядом укажите имя закладки. После нажатия клавиши Перейти активной станет строка, помеченная закладкой.

Нумерация страниц

Текстовый редактор Microsoft Word обладает гибкими инструментами нумерации страниц. С их помощью можно автоматически присваивать номера страницам документа, размещать их в любом месте страницы. При этом возможно использование различных форматов номеров.

Для вставки номеров страниц выполните команду Вставка → Номера страниц. В появившемся окне указываются различные параметры. Среди них – положение номера на странице и его выравнивание, а также наличие номера на первой странице документа. Воспользовавшись кнопкой Формат, можно открыть окно для настройки расширенных параметров форматирования (рис. 2.16). В первую очередь обратите внимание на переключатели области Нумерация страниц. С их помощью можно задать начальный номер страницы.

Рис. 2.16. Настройка параметров нумерации страниц

Воспользовавшись пунктом продолжить, вы сможете задать продолжение нумерации в соответствии с номерами из предыдущего раздела. Пункт начать с позволяет вручную указать номер первой страницы документа или раздела. Кроме этого, в списке Формат номера можно задать тип нумерации.

Если документ состоит из нескольких глав, можно задать отдельную нумерацию страниц для каждой главы. Можно также включить номер главы в состав номера страницы, например: 1–1, 1–2, 1–3 и 2–1, 2–2, 2–3. Для этого нужно, в первую очередь, отформатировать заголовки глав документа в соответствии со стандартными стилями Заголовок 1, Заголовок 2 и т. д. Дальше в окне Формат номера страницы установите флажок Включить номер главы, а ниже укажите соответствующие значения в списках Начинается со стиля и Разделитель.

Примечание

Раздел – это часть документа, имеющая заданные параметры форматирования страницы. Новый раздел создается при необходимости изменения таких параметров, как нумерация строк, количество столбцов или колонтитулы. Разрыв раздела– это специальная пометка, которая вставляется в документ для обозначения конца раздела. Разрыв раздела хранит сведения о таких элементах форматирования раздела, как поля, ориентация страницы, колонтитулы и последовательность номеров страниц.

Номера страниц отображаются в колонтитулах. Колонтитулы – это специальная область документа, расположенная выше верхней границы текста и ниже нижней границы. Для удаления номеров страниц их необходимо удалить в колонтитулах. Для этого выполните команду Вид → Колонтитулы, отобразите в окне документа колонтитулы, а потом удалите их как обычный текст (рис. 2.17).

Рис. 2.17. Удалить номера можно с помощью колонтитулов

Номера страниц будут удалены со всех страниц документа. Чтобы убрать часть номеров страниц, следует разбить документ на разделы, а затем удалить номера страниц в соответствующих разделах.

Воспользовавшись колонтитулами, можно изменить размер и тип шрифта номеров страниц документа. Для этого в меню Вид выберите пункт Колонтитулы, выделите нужный колонтитул и номер страницы, а далее установите нужные параметры форматирования шрифта.

2.5. Настройка параметров страниц перед печатью

Настройку параметров страниц рекомендуется выполнять в самом начале работы над документом, еще перед тем как начата работа над текстом. Ведь изменение параметров страницы может привести к изменению количества страниц.

Параметры страницы в текстовом редакторе Word – это, в первую очередь, поля, то есть расстояния от края страницы до края текста. Обычно в требованиях к оформлению работы указывают, какие нужно использовать параметры страницы. Часто для верхнего и нижнего полей задают значения 2 см, для левого – 3 см, а для правого – 1 см. В некоторых случаях работа должна быть оформлена так, чтобы все поля были равны 2 см. Для установки параметров страниц выполните команду Файл → Параметры страницы. На вкладке Поля и указываются размеры полей документа (рис. 2.18). Здесь же можно задать ориентацию, то есть направление текста. Ориентация бывает книжная и альбомная. Обычно при создании реферата, курсовой или дипломной работы используется книжная ориентация страницы, то есть такая, в которой ширина страницы меньше ее высоты. Альбомную ориентацию используют для некоторых особенно сложных таблиц, схем и рисунков. На других вкладках задают размер бумаги – при создании стандартных работ размер бумаги равен листу А4.

Рис. 2.18. Устанавливаем размеры полей

Если в текст вашей работы необходимо вставить страницу альбомной ориентации, самый простой способ сделать это – создать отдельный файл, в нем установить соответствующие параметры страницы, набрать нужный текст или вставить объект и распечатать его. Но в этом случае при изменении текста, который будет расположен выше, могут возникнуть проблемы – текст может не поместиться на предыдущую страницу или, наоборот, предыдущая страница будет заполнена текстом не полностью. Чтобы избежать подобной проблемы, вы можете вставить страницу альбомной ориентации непосредственно в текст документа, правильно расставить разрывы разделов и верно настроить параметры страницы каждого раздела.

Перед страницей, которая должна иметь альбомную ориентацию, вставьте разрыв раздела. Для этого необходимо поместить курсор в конец предыдущей страницы, выполнить команду меню Вставка → Разрыв и установить переключатель Новый раздел в положение со следующей страницы. В этом случае в месте расположения курсора в документе появится разрыв раздела. Увидеть его можно, воспользовавшись кнопкой Непечатаемые знаки, расположенной на панели инструментов Стандартная. Затем перейдите на следующую страницу и задайте для нее альбомную ориентацию. Для этого в окне Параметры страницы установите нужное значение, в раскрывающемся списке Применить области Образец выберите пункт К текущему разделу. Теперь для новой страницы будет установлена альбомная ориентация. Закончив ввод текста, таблиц и рисунков на страницу альбомной ориентации, повторите вставку разрыва раздела в ее конец и для следующей страницы задайте снова книжную ориентацию. Сейчас вам нужно будет только следить за тем, чтобы текст книжной страницы не перешел на альбомную и наоборот. Нумерация страниц будет отображаться корректно.

2.6. Исправления, режим редактирования и рецензирования

Рецензирование и редактирование текста являются очень полезными инструментами редактора Word (особенно это чувствуется при написании различного рода научных, дипломных и курсовых работ).

Известно, что исправлять текст проще всего на бумаге. Действительно, взяв красную ручку, всегда можно зачеркнуть неверно сформулированное предложение, а сверху написать что-то получше. Цветными чернилами на бумаге удобно выделять спорные места и писать комментарии к ним.

Но такие исправления существуют только в единственном экземпляре, в бумажном виде, и потом приходится выполнять дополнительную работу, чтобы перенести все это на компьютер. Оказывается, эти же возможности доступны и при работе с текстами в Word и называются они функциями рецензирования. Они позволяют не только вставлять комментарии на полях текста, но и исправлять написанное, сохраняя при этом все исправления и пометки в электронном виде. Кроме того, среди функций рецензирования Word существует еще и возможность фиксирования всех правок, вносимых в документ.

Очень часто при создании серьезной работы хочется отменить все внесенные изменения, в какой-то момент начинает казаться, что предыдущий вариант текста был лучше. В принципе, это результат слишком усердной работы, но иногда такое чувство верно. Особенно если вспомнить, что «лучшее – враг хорошего». В таком случае, исправив текст, мы буквально беремся за голову и начинаем лихорадочно вспоминать, как же он выглядел до наших бессмысленных корректировок. Используя режим рецензирования редактора Word, вы избавите себя от подобных проблем. Ведь в этом режиме предусмотрена возможность сохранения всех вносимых изменений, после чего вы сможете либо отменить их, либо принять – как все вместе, так и отдельно каждое.

Чтобы воспользоваться инструментами для вставки заметок и исправлений, необходимо отобразить панель инструментов Рецензирование. Сделать это можно, выполнив команду Вид → Панели инструментов → Рецензирование. На этой панели инструментов расположены кнопки, с помощью которых можно редактировать документ.

Вставка примечаний

В первую очередь, задайте отображение примечаний в окне документа. Для этого следует нажать кнопку Показать и выбрать пункт Выноски. В появившемся окне выберите пункт Всегда. Теперь для вставки текстовой заметки к какому-либо фрагменту текста можно воспользоваться кнопкой Добавить примечание.

В результате фрагмент текста будет выделен другим цветом, а на полях документа появится выноска Примечание, здесь можно будет ввести нужный текст (рис. 2.19). Это очень полезный инструмент, чтобы оставлять заметки, касающиеся дальнейшей работы с текстом, а также – средство совместного редактирования документов. Если вас попросили прочесть текст, вы можете воспользоваться инструментом Примечание и не исправлять чужие ошибки, а просто оставить свои мысли по поводу некоторых отдельных фрагментов. Если же вам мешает отображение примечаний на полях, вы можете их убрать – для этого воспользуйтесь кнопкой Показать. Переключатель Выноски установите в положение Никогда. Теперь для просмотра примечаний необходимо будет подвести указатель мыши к фрагменту, для которого задано примечание, и его текст отобразится во всплывающем окне рядом.

Рис. 2.19. Создание примечания

Примечание

Чтобы удалить примечание, вы можете воспользоваться одноименным пунктом контекстного меню абзаца, к которому было добавлено примечание.

Режим исправлений

Второй важной возможностью, которая предоставляется текстовым редактором Word, является работа в режиме исправлений. Основным его отличием от обычного режима редактирования текста является возможность сохранения всех вносимых исправлений. Причем это касается как изменений содержимого документа (удаление и добавление текста), так и изменений формата документа (изменение шрифтов, параметров страниц и т. д.). Исправления будут наглядно отображаться на экране и записываться в специальный список. При желании вы сможете в любой момент отменить внесенное исправление или же, наоборот, принять его. Режим отображения исправлений в документе устанавливают в поле Отобразить для проверки панели инструментов Рецензирование. Наиболее наглядным режимом является Исправления в исходном документе. При его использовании удаленные фрагменты отображаются в основном тексте, изменения в форматировании – в выносках, а вставленные фрагменты – и в выносках, и в основном тексте (рис. 2.20).

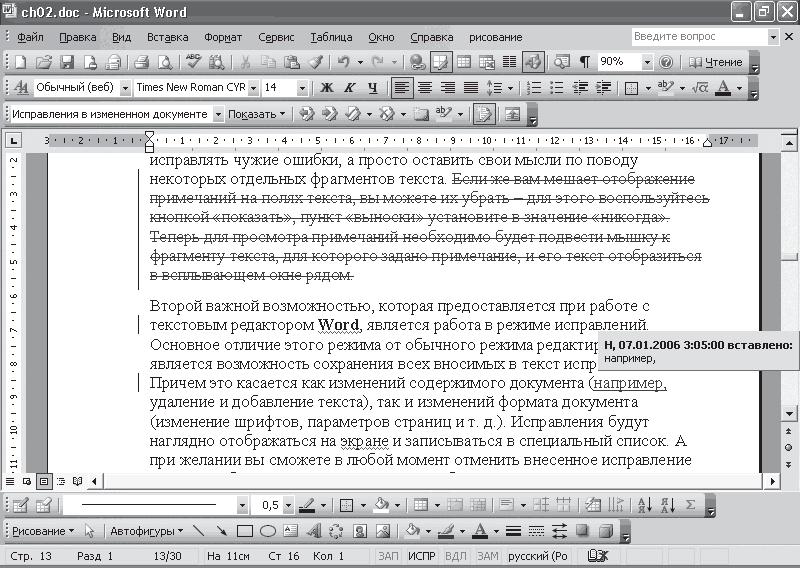

Рис. 2.20. В режиме исправлений наглядно отображаются все внесенные изменения

Перейти в режим записи исправлений очень просто – достаточно дважды щелкнуть на кнопке с надписью ИСПР, которая размещена в строке состояния, или же нажать кнопку Исправления панели инструментов Рецензирование. Теперь все вносимые вами в документ исправления будут отображаться специальным образом – либо в виде зачеркнутого текста, либо на выносках. Если же вам мешает отображение изменений и примечаний, вы можете отобразить либо исходный документ, то есть документ в таком виде, в котором он был до внесения всех исправлений и примечаний, либо измененный документ – такой, в котором уже приняты все исправления. Сделать это можно, воспользовавшись соответствующими пунктами поля Отобразить для проверки.

На панели инструментов Рецензирование есть кнопки, с помощью которых можно управлять отображением различных параметров рецензирования и задавать настройки всего просматриваемого документа. С помощью кнопки Показать можно установить параметры просмотра документа, а именно задать отображение примечаний, заметок и исправлений. Увидеть все исправления можно в специальном окне просмотра изменений. Для этого необходимо нажать кнопку Окно просмотра на панели инструментов Рецензирование. В нижней части экрана отобразятся все внесенные в документ исправления и примечания. Используя это окно, можно по очереди выделять в документе все внесенные изменения. Для этого нужно щелкать кнопкой мыши на соответствующих исправлениях и примечаниях в области просмотра. Кроме того, на панели инструментов Рецензирование размещены кнопки, позволяющие перемещаться между ними.

Просмотрев все изменения, внесенные в документ, можно принимать решение относительно их сохранения. Сделать это можно, воспользовавшись кнопками Отклонить выделенные исправления или Принять выделенные исправления, расположенными на панели инструментов Рецензирование. С помощью этих кнопок можно принять решение относительно отдельного исправления – принимать его или отклонить – или сразу относительно всех примечаний, внесенных в документ. Кроме того, если вы передумали и считаете внесенные исправления лишними, с помощью кнопки Отклонить выделенные исправления можно удалить из документа все внесенные в него примечания.

Примечание

Перейти в обычный режим работы можно, вновь щелкнув на кнопке ИСПР в строке состояния документа Word.

2.7. Работа с большими документами и режим структуры

Любую работу гораздо проще выполнять, разделив ее на несколько частей. Это справедливо и для проведения рекламной кампании, и для уборки в квартире. В особенности такой принцип подходит для написания научной или курсовой, дипломной работы, реферата. Разделив задачу на несколько подзадач, вам гораздо проще будет следить за ее выполнением. Да и вся работа продвигается лучше и качественней, если концентрироваться поочередно на каждом разделе.

Проще всего начинать работу с плана, постепенно уточняя и детализируя его, превращая в готовый текст. На начальном этапе создают самый общий план, потом постепенно расписывают его пункты, и в какой-то момент можно дойти до такого уровня детализации, при котором весь текст будет представлен в виде огромного плана, в котором продуман буквально каждый абзац. Теперь, чтобы написать работу, надо просто расшифровать как можно подробнее каждый пункт.

Этот способ очень удобен еще и потому, что в текстовом редакторе Word существует специальный режим работы, позволяющий управлять таким развернутым планом. Речь идет о режиме структуры, в котором можно наглядно отобразить иерархию разделов и подразделов вашего текста.

Режим структуры позволяет, с одной стороны, видеть план, а с другой – работать непосредственно с текстом. Однако перед использованием данного режима необходимо верно отформатировать документ.

Создание структуры

Итак, структура документа Word – это документ, содержащий иерархию разделов и подразделов. Заголовок каждого раздела должен быть отформатирован с помощью различных стилей в соответствии с его местом в структуре и значимостью. Заголовок первого уровня форматируется стилем Заголовок 1 и является более важным, чем заголовок второго уровня, отформатированный стилем Заголовок 2, и т. д. Структура документа Word поддерживает до девяти уровней. Самым низким уровнем является обычный текст.

Для создания структуры сначала вам необходимо создать в документе развернутый план и установить стили заголовков. После того как план набран, необходимо выделить по очереди его пункты и выбирать соответствующие значения стилей с помощью поля Стиль. В вашем плане курсовой или дипломной работы разделы необходимо пометить стилем Заголовок 1, подразделы – стилем Заголовок 2 и т. д, все зависит от того, насколько детальный вы решили создать план. Первоначально в создаваемом вами плане не будет пунктов, помеченных как обычный текст, они возникнут позже, когда вы начнете наполнять план содержанием.

Примечание

Существует быстрый способ создать нужный заголовок. Поставьте курсор на нужную строку и нажмите Alt+Shift+<, если нужно сделать такой же

заголовок, как и предыдущий (например, две главы подряд). Если же нужно сделать заголовок более низкого уровня (глава и вложенный в нее параграф), то нажмите Alt+Shift+>. Задача упрощается, когда все заголовки в вашем тексте одного уровня: достаточно запомнить клавиши Alt+Shift+<.

Работа в режиме структуры

Задавать стили заголовков можно как при просмотре документа в привычном режиме разметки страницы, так и при работе в режиме структуры. Перейти в режим структуры можно, выполнив команду Вид → Структура, а панель инструментов Структура отображается, если выполнить команду Вид → Панели инструментов → Структура. В режиме структуры у вас появляется целый ряд дополнительных возможностей, касающихся управления просмотром документа. Основное преимущество структуры состоит в том, что здесь можно оставлять на экране любой ее уровень, скрывая при этом все те, которые размещены ниже по иерархии. Для этого предназначен раскрывающийся список Уровень структуры (рис. 2.21). Выбрав здесь нужное значение, вы сможете спрятать все остальные уровни. Например, чтобы отобразить только разделы вашего плана, в списке Уровень структуры выберите значение Уровень 1. Разделы и подразделы можно увидеть с помощью пункта Уровень 2. Увидеть все уровни можно с помощью кнопки Показать все уровни.

Рис. 2.21. В режиме структуры можно управлять отображением уровней сложного плана

Обратите внимание: теперь рядом с элементом структуры, у которого есть подуровни, изображен знак «+». Двойной щелчок кнопкой мыши на этом значке позволит убрать или, наоборот, отобразить подуровни конкретного элемента плана. Еще одно преимущество отображения документа в режиме структуры состоит в том, что в нем можно легко изменять уровни структуры, превращая, например, третий уровень в первый и наоборот. Для этого предназначен список Уровень структуры. Вам нужно просто выделить необходимый пункт списка и выбрать значение. Выполнить это же действие можно с помощью кнопок со стрелочками на панели инструментов Структура.

Создав структуру документа, можно перейти к вводу текста. Для этого надо раскрыть все уровни структуры, воспользовавшись пунктом Показать все уровни, и начать набирать текст. У вводимого вами текста должен быть самый низкий уровень структуры, то есть Основной текст. Есть и другой способ увидеть структуру документа. Выполните команду Вид → Схема документа, и слева появится список глав, к которым вы можете перейти одним щелчком кнопки мыши (рис. 2.22). Любую главу документа, которая содержит вложенные разделы, можно свернуть, щелкнув на кнопке с изображением минуса слева от ее названия. С помощью правой кнопки мыши можно управлять отображением уровней в схеме.

Примечание

Готовый документ всегда можно превратить в структуру. Если вы, форматируя документ, использовали встроенные стили для заголовков, то, отобразив его в режиме структуры, сможете работать с ним как со структурой. Если же вы не обращали внимания на стиль при форматировании документа, то все равно можете воспользоваться этим режимом. Для этого просто необходимо отобразить созданный документ в режиме структуры и, выделяя необходимые фрагменты, оформить их как заголовки, используя кнопки панели инструментов.

Рис. 2.22. Увидеть структуру документа можно также, отобразив его схему

Работа с большими документами

Чаще всего при работе с большим текстом его разбивают на части и размещают в отдельных файлах. Правда, в этом случае возникает проблема с нумерацией страниц, ведь если какой-то раздел нужно дописать или, наоборот, сократить, нумерация в других просто «съедет».

Чтобы корректно работала нумерация страниц и большие документы существовали наряду с отдельными частями, в Word присутствуют специальные средства работы с большими документами. С их помощью можно просто объединить документы-составляющие, представленные в виде отдельных файлов. При этом они сохраняют автономность, но их содержимое входит в состав большого документа. Любое изменение в отдельных документах сразу же отображается в большом документе (он также называется главным, а составляющие – вложенными).

Создание главного документа начинается со структуры. Выполните команду Вид → Структура и создайте структуру, которая будет составлять его основу. Вам будет удобнее работать, если уровни структуры будут представлять собой названия пунктов плана или разделов. Поэтому сначала нужно набрать план и отформатировать его для последующей работы.

Далее превратим созданную структуру в главный документ. Для этого нажмите кнопку Главный документ/структура на панели инструментов Структура. В результате этого на панели инструментов появятся дополнительные кнопки, предназначенные для формирования большого документа. Теперь для создания вложенного документа необходимо выделить заголовок соответствующего ему уровня, нажать кнопку Создать вложенный документ на панели инструментов. Вокруг соответствующего пункта структуры появится рамка, в левом верхнем углу которой отобразится значок вложенных документов – маленький квадрат (рис. 2.23).

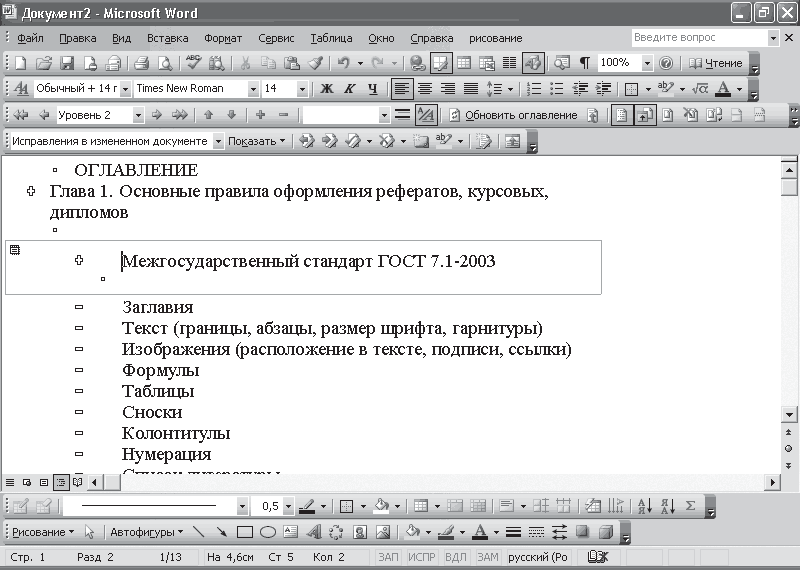

Рис. 2.23. Обозначение вложенного документа

Для добавления текста во вложенный документ необходимо дважды щелкнуть кнопкой мыши на соответствующем значке (на черном квадратике в левом верхнем углу). В результате откроется отдельное окно текстового редактора, в котором можно будет набирать текст.

Примечание

Когда вы перейдете в режим ввода текста во вложенном документе, главный документ будет заблокирован для редактирования до тех пор, пока окно Word с вложенным документом не будет закрыто.

Однако этот способ не всегда удобен. Дело в том, что чаще всего при создании главного документа в качестве вложенных используются уже существующие файлы. Ведь последовательность работы обычно такова: сначала создаются отдельные документы, в которых размещены разделы, а потом эти документы объединяются в один главный. Для добавления готовых документов к главному необходимо, выделив соответствующий уровень заголовка структуры, нажать кнопку Вставить вложенный документ, после чего указать имя файла-вложения. Содержимое выбранного файла будет вставлено в текст главного документа (рис. 2.24).

Рис. 2.24. После выбора вложенного файла его содержимое будет вставлено в документ

Таким образом вы сможете собрать в одном файле содержимое нескольких отдельно существующих документов.

Особого внимания заслуживает процесс сохранения главного и вложенного документов. Каждый вложенный документ сохраняется в виде отдельного файла. Именами вложенных файлов будут имена заголовков соответствующих им уровней структуры или имена готовых файлов, если они существовали ранее.

Открыв вложенный документ, вы увидите, что вместо вложенных файлов будет отображена только одна строка синего цвета. По умолчанию при открытии файла главного документа вложенные документы, входящие в его состав, отображаются в свернутом виде и являются заблокированными для изменения. Свернутый вид означает отображение гиперссылки на файл, в который собственно помещено содержимое (рис. 2.25). Просмотреть вложенный документ, так же как и изменить, можно, открыв его с помощью гиперссылки. Таким образом, создав главный документ, вы все равно сможете работать с каждым отдельным файлом, входящим в его состав, но, кроме этого, вы фактически создадите единый документ, в который войдет несколько таких файлов.

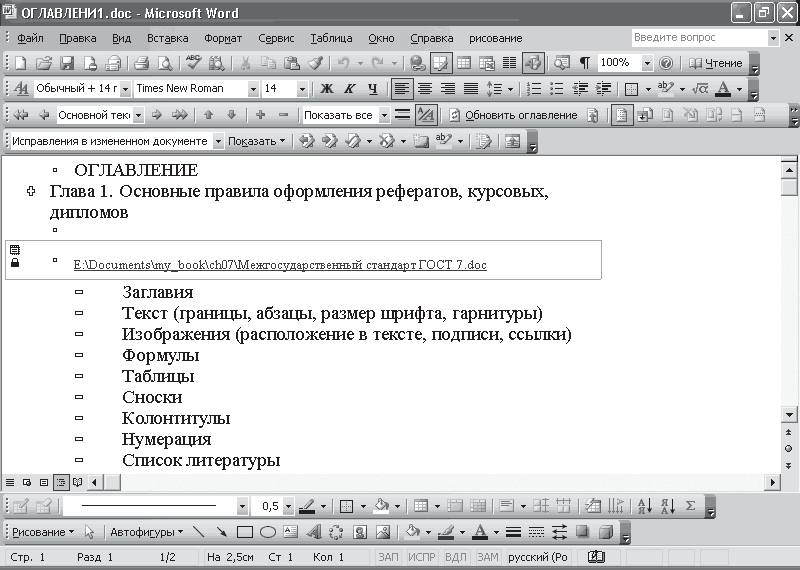

Рис. 2.25. Вместо вложенных файлов в основном документе размещены гиперссылки

Примечание

Для редактирования общей структуры главного документа, в том числе и для добавления новых вложенных документов, необходимо развернуть вложенный документ, нажав для этого кнопку Главный документ/структура на панели инструментов Структура.

Оглавления

Кроме удобного просмотра и управления большими документами, правильное оформление заголовков с помощью стилей позволит решить целый ряд других задач. Например, на основе заголовков разделов вы можете автоматически сформировать оглавление документа. Текстовый редактор Word добавит в оглавление названия разделов, более того, автоматически будут проставлены номера страниц, на которых эти разделы начинаются. Для верного оформления оглавления необходимо, чтобы названия разделов были оформлены следующими стилями: названия первого уровня – стилем Заголовок 1, второго – Заголовок 2 и т. д.

После того как вы оформили названия разделов, выполните команду Вставка → Ссылка → Оглавление и указатели. В появившемся окне можно настроить вставку различных элементов, которые упростят навигацию и просмотр вашего документа. Если же вы захотите вставить в документ оглавление, воспользуйтесь одноименной вкладкой. На ней можно настроить внешний вид будущего оглавления. В первую очередь, воспользовавшись списком Форматы, вы можете выбрать встроенный формат для вашего оглавления: Классический, Изысканный, Затейливый, Современный (рис. 2.26). Если же вы захотите самостоятельно создать нестандартный формат, которого нет в этом списке, выберите пункт Из шаблона, а потом, воспользовавшись кнопкой Изменить, задайте создание нового формата. Настроить стили для любого формата оглавления можно с помощью кнопки Параметры. В результате откроется окно, в котором можно собрать оглавление, используя стили и поля элементов оглавления. В окне Параметры оглавления необходимо указать уровень заголовков для каждого выбранного стиля (по умолчанию – три).

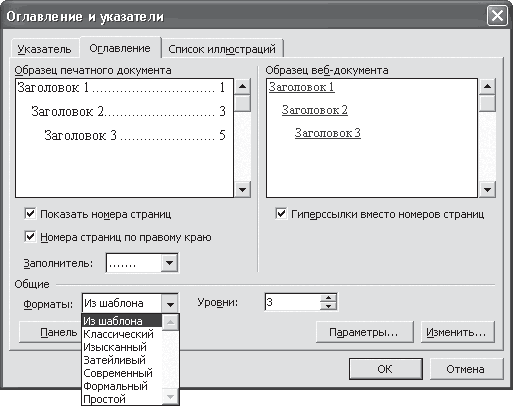

Рис. 2.26. С помощью оглавления можно сформировать содержание документа

Другим важным параметром будущего оглавления является возможность отображения номеров страниц. Для настройки этого параметра предназначены два флажка – Показать номера страниц и Номера страниц по правому краю. Кроме этого, вы можете выбрать заполнитель, то есть символы, которые будут размещены между названием пункта оглавления и номером страницы. Эти параметры касаются представления оглавления в режиме Разметка страницы.

В режиме просмотра текста в виде веб-документа вы можете не только вставить оглавление в начало, но еще и упростить навигацию. Обратите внимание на образцы представления оглавления – их можно увидеть в полях Образец печатного документа и Образец веб-документа соответственно. Если установить флажок Гиперссылки вместо номеров страниц, то в режиме веб-документа страницы каждый пункт оглавления будет представлять собой гиперссылку на начало соответствующего раздела. Теперь вместо того, чтобы листать огромное количество страниц для поиска, например, предпоследнего раздела, достаточно будет отобразить текст в режиме веб-документа и, удерживая клавишу Ctrl, перейти по гиперссылке. В режиме разметки страницы рядом с каждым названием раздела в оглавлении будет проставлен номер страницы. Таким образом, вы не только упрощаете навигацию по страницам документа, но еще и автоматически создаете оглавление с указанием страниц.

2.8. Создание и редактирование таблиц

Таблицы являются неотъемлемой частью рефератов, курсовых и дипломных работ. Они позволяют подытожить материал и сделать его наглядным. Современный текстовый редактор Word предлагает очень удобные и гибкие возможности создания и управления таблицами. Функций Word, связанных с работой с таблицами, – просто огромное количество, поэтому я расскажу только об основных, тех, которые пригодятся вам в первую очередь.

Создание таблиц

Вставить таблицу в документ Word можно несколькими способами. Самый простой из них – воспользоваться кнопкой Вставить таблицу, расположенной на панели инструментов Стандартная, и указать размер, то есть количество строк и столбцов. Правда, в этом случае вы сможете получить таблицу размером не более 4x5. Другой способ состоит в использовании пунктов меню Таблица. Например, выполнив команду Таблица → Вставить → Таблица, вы сможете вызвать окно, в котором и задают параметры будущей таблицы – количество строк и столбцов, а также настраивают автоподбор ширины столбцов (рис. 2.27).

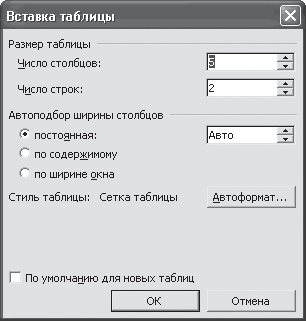

Рис. 2.27. При создании таблицы указывают количество ее строк и столбцов

Примечание

Воспользовавшись пунктом Нарисовать таблицу меню Таблица, вы можете нарисовать таблицу точно так же, как карандашом на бумаге.

Одновременно с созданием таблицы не забудьте отобразить в окне редактора Word панель инструментов Таблицы и границы. На ней размещены кнопки управления таблицами и их содержимым.

Таблица, созданная в Word, состоит из ячеек, которые находятся на пересечении строк и столбцов. Перейти от одной ячейки к другой можно с помощью клавиш управления курсором или клавиши Tab.

Форматирование текста в таблице

Текст, который вы будете вводить в таблицу, можно форматировать так же, как обычный, размещенный в документе Word, – можно изменять его шрифт, устанавливать формат абзаца, тип выравнивания и т. д.

При этом надо научиться правильно выделять содержимое ячеек таблицы. Выделение текста производится так же, как в обычном документе. Кроме того, в Word можно выделить сразу целый элемент таблицы – ячейку, строку или столбец. Для этого нужно воспользоваться специальным пунктом Выделить из меню Таблица, в котором выбрать, какой именно элемент необходимо выделить.

Выделение таблицы с помощью клавиатуры похоже на обычное выделение текста. Для выделения элементов таблицы необходимо удерживать клавишу Shift в сочетании с одной из клавиш управления курсором. Кроме того, существует несколько закрепленных клавиш и сочетаний клавиш. Например, воспользовавшись клавишей Tab, вы сможете выделить текст правой ячейки, а сочетание Shift+Tab позволит выделить ячейку слева. Для выделения строки можно воспользоваться сочетанием клавиши Shift с соответствующей клавишей управления курсором.

Выделить всю таблицу с помощью мыши можно, щелкнув на специальном значке в виде крестика, расположенном в левом верхнем углу таблицы.

Примечание

Выделять элементы таблицы можно и с помощью мыши. Для выделения ячейки необходимо щелкнуть кнопкой мыши справа между границей ячейки и первой буквой текста, введенного в нее. Для выделения строки нужно щелкнуть слева от нее вне таблицы; для выделения столбца– выше его границы. Теперь, выделив элемент таблицы– ячейку, строку или столбец, вы сможете применить форматирование сразу ко всему тексту, введенному в соответствующую строку или столбец.

Изменение ширины элементов таблицы, выравнивание

По умолчанию содержимое ячеек таблицы увеличивается по высоте для вводимого в ячейку текста – если вы введете текст, который не поместился в одну строку, автоматически в ячейку будет добавлена еще одна строка. Однако, кроме этого, вы можете самостоятельно установить ширину или высоту строк или столбцов таблицы. Для этого переместите границу таблицы в нужном направлении. Сделать это можно, если щелкнуть в момент превращения указателя в двунаправленную стрелку и, удерживая кнопку нажатой, переместить границу в нужном направлении (рис. 2.28).

Кроме подбора высоты и ширины элементов таблицы вручную, вы можете указать конкретные значения этих параметров в сантиметрах. Сделать это можно, воспользовавшись пунктом Свойства таблицы меню Таблица, где на вкладке Строка или Столбец можно указать точные значения размеров таблицы.

Рис. 2.28. Для изменения ширины столбца переместите его границу

В этом же окне можно задать выравнивание текста внутри ячейки. Воспользовавшись вкладкой Ячейка, вы можете выбрать один из типов выравнивания – сверху, по центру или снизу (рис. 2.29). Выполнить это же действие, то есть настроить тип выравнивания текста внутри ячейки, можно с помощью специальной кнопки, расположенной на панели инструментов Таблицы и границы. На этой же панели инструментов есть еще две полезные кнопки – Выровнять высоту строк и Выровнять высоту столбцов. Они позволяют сделать одинаковыми высоту нескольких столбцов или ширину нескольких строк – это необходимо, когда нужно подогнать размеры элементов таблицы.

Рис. 2.29. В окне Свойства таблицы можно настроить выравнивание ячеек

Выравнивание таблицы относительно границ страницы и настройки обтекания таблицы текстом можно задать на вкладке Таблица окна Свойства таблицы.

При необходимости текст внутри ячеек таблицы может быть размещен вертикально, а не, как обычно, горизонтально. Эта возможность, кстати, позволит значительно сэкономить место при построении «шапки» таблицы – ведь в сравнительно узких столбцах будет гораздо логичнее размещать текст вертикально. Для этого предназначена кнопка Направление текста на панели инструментов Таблицы и границы. Каждое ее нажатие изменяет направление текста.

Редактирование таблиц: добавление и удаление строк и столбцов

Даже самый аккуратный пользователь компьютера вряд ли может заранее сказать, какой будет окончательный размер у создаваемой им таблицы. Даже если кажется, что таблица меняться не будет, хотим вас заверить, что вы глубоко ошибаетесь – что-то подправит научный руководитель, что-то не понравится вам самим. Поэтому знание основ редактирования таблиц очень важно. Для начала поговорим о простых функциях редактирования – удалении и вставке элементов таблицы. Для удаления элемента таблицы – ячейки, строки или столбца – в первую очередь необходимо установить курсор в соответствующем месте таблицы – в той ячейке, строке или столбце, которые вы планируете удалить. После этого необходимо выполнить команду Таблица → Удалить и указать элемент, который необходимо удалить. Если же вы хотите убрать таблицу из документа Word, выполните команду Таблица → Удалить → Таблица.

Примечание

Если при удалении таблицы вы попытаетесь выполнить те же действия, которые вы выполняли при удалении текста, то, нажав клавишу Delete, вы удалите только содержимое таблицы, а не ее структуру, то есть сетку, образующую строки и столбцы.

При удалении ячеек есть одна особенность – в этом случае необходимо указывать способ их удаления – со сдвигом влево или вверх. Ячейка будет удалена, а остальные переместятся в соответствующем направлении – вверх или влево. Выбрав пункт меню, соответствующий удалению ячейки, вы можете задать удаление всей строки или всего столбца, в котором эта ячейка находится (рис. 2.30).

Рис. 2.30. При удалении ячейки можно удалить сразу всю строку

Точно так же с помощью меню Таблицы можно вставлять строки, столбцы или ячейки в готовую таблицу. В этом случае вам необходимо воспользоваться пунктом Вставить, в котором нужно выбрать, что именно необходимо вставить и куда. Обратите внимание – при вставке элемента в таблицу вы можете выбрать его будущее месторасположение. Если вставляется строка, то она может разместиться выше или ниже активной, при вставке столбца вы можете указать его размещение слева или справа. Аналогично вставляются ячейки.

В текстовом редакторе Word предусмотрены возможности перемещения строк и столбцов таблицы. Для этого выделите нужный элемент (строку или столбец), поместите указатель мыши внутри элемента и, удерживая нажатой левую кнопку мыши, переместите строку или столбец в нужном направлении.

Примечание

Текст таблицы, как и любой другой текст, разбитый на абзацы, можно легко упорядочить. Для этого предназначена команда Таблица → Сортировка. В появившемся окне следует указать тип данных, которые будут упорядочиваться, порядок сортировки – по возрастанию или по убыванию, а также включать ли заголовок в диапазон сортировки. Эта функция Word полезна не только в том случае, если необходимо упорядочить столбец таблицы: с помощью пункта Сортировка меню Таблица можно, например, выстроить список литературы в алфавитном порядке. Эта возможность – настоящая находка для всех, кто часто мучается с библиографией. Аналогичные кнопки размещены и на панели инструментов Таблицы и границы.

Если вы, набирая текст, вставляли пропуски с помощью символа табуляции, то можете выделить текст и нанести на него сетку таблицы. Главное условие такого преобразования – между элементами строки таблицы должно быть только по одному табулятору. Для преобразования правильно отформатированного текста в таблицу вы можете выделить его и выполнить команду Таблица → Преобразовать → Текст в таблицу. В результате вокруг текста появятся границы таблицы. Это же можно сделать, если ячейки будущей таблицы будут разделены запятой или точкой с запятой. Есть возможность таблицу в текст (рис. 2.31).

Рис. 2.31. Можно преобразовать текст в таблицу

Еще проще превратить таблицу в текст. Для этого воспользуйтесь пунктом Таблицу в текст меню Превратить и выберите разделитель – символ табуляции, знак абзаца или точку с запятой. Если ваша таблица занимает больше, чем одну страницу, в соответствии с правилами оформления (см. гл. 1) вам необходимо на второй странице разместить пометку Продолжение таблицы. Выполнив команду меню Таблица → Разбить таблицу, вы сможете разбить ее на две разные, таблицы.

Если вы разбили таблицу на несколько, то не забудьте, что по правилам оформления каждая страница таблицы должна начинаться с заголовков столбцов. Чтобы представить в нужном виде данные, содержащиеся в таблице, разбитой на несколько страниц, можно задать отображение заголовков на каждой странице. Для этого выделите строку, составляющую заголовок. Выделенный фрагмент должен включать первую строку таблицы, после чего в меню Таблица выберите команду Заголовки. Повторяющиеся заголовки таблицы отображаются только в режиме разметки и при печати документа.

Границы и заливка. Автоформат

Для дальнейшего оформления таблицы вы можете выделять другим цветом ее различные элементы – ячейки, строки или столбцы. Для этого предназначен инструмент Заливка. Чтобы изменить цвет и тип заливки, воспользуйтесь кнопкой Цвет заливки панели инструментов.

Гораздо больше возможностей доступно при оформлении границ таблицы. Воспользовавшись инструментами оформления границ в редакторе Word, можно изменить толщину, тип и цвет линий границ, то есть линий, разделяющих строки и столбцы. Поменять стандартное оформление границ на новое можно очень просто: воспользовавшись кнопками Тип линии, Толщина линии и Цвет границы, расположенными на панели инструментов Таблицы и границы. Установите нужные значения, а дальше с помощью карандаша нарисуйте поверх существующей границы новую. Эти инструменты позволяют значительно разнообразить оформление таблиц.

Как видите, в редакторе Word существует достаточно инструментов для форматирования таблиц. Однако есть еще одна возможность, благодаря которой форматирование будет проводиться в несколько раз быстрее, а результат будет даже лучше. Выбрав один из автоформатов таблицы, вы можете использовать готовые наборы параметров форматирования. Для применения автоформата воспользуйтесь пунктом Автоформат таблицы. На экране будет отображено окно выбора стилей таблицы. В этом окне вы можете увидеть, как будет выглядеть ваша таблица (рис. 2.32).

Рис. 2.32. Выбираем оформление таблицы в окне Автоформат

Выше мы рассказали, как осуществляется создание простых таблиц, то есть таких, у которых во всех строках одинаковое количество ячеек. Но в повседневной работе, а особенно в различных научных исследованиях и учебных работах необходимо создавать сложные таблицы – в их строках может быть разное количество ячеек.

Для построения такой таблицы следует познакомиться с дополнительными инструментами и пунктами меню. На панели инструментов Таблицы и границы есть две кнопки, с помощью которых можно вызвать инструменты, которые помогут в построении сложных таблиц, – это карандаш (получить его можно, воспользовавшись кнопкой Создать таблицу) и ластик (для него существует одноименная кнопка). С их помощью вы можете просто дорисовать недостающие или вытереть ненужные границы таблицы. Сделать это очень просто – после выбора инструмента проведите ластиком по ненужной линии или же дорисуйте карандашом границу, удерживая при этом нажатой левую кнопку мыши (рис. 2.33).

Рис. 2.33. С помощью карандаша и ластика можно добавить или удалить строки и столбцы таблицы

Если же вам необходимо произвести более простые манипуляции, например убрать разделительную линию между двумя или тремя ячейками, можно воспользоваться пунктом Объединить ячейки (или одноименной кнопкой на панели инструментов Таблицы и границы). Сделать из одной ячейки две, то есть фактически нарисовать разделительную линию внутри, можно, воспользовавшись пунктом Разбить ячейки. Для этого пункта также существует аналогичная кнопка, расположенная на панели инструментов.

Примечание

Учитывая неприятное свойство редактора Word, связанное с тем, что вручную подогнать ширину столбцов практически невозможно, построение сложных таблиц проще всего выполнять следующим образом. Для начала создайте таблицу с максимально допустимым количеством ячеек. Воспользовавшись инструментом Ластик, удалите ненужные границы. Возможно, в некоторых случаях вам будет удобнее применять пункт Объединить ячейки.

Использование шаблонов Word

Еще один инструмент упрощения ввода текста – шаблоны. Шаблон – это документ, который создают один раз и потом используют для создания других документов. Шаблоны представляют собой электронные бланки, в которых можно настроить все необходимые параметры таким образом, чтобы впоследствии осталось только набрать текст в нужных местах. При этом шаблоны позволяют задавать элементы форматирования как всего текста, так и некоторых его частей, а также стандартные фрагменты, которые будут автоматически размещены в документе.

Шаблоны программы Microsoft Word, можно сравнить с электронными бланками, которые заполняются нужной информацией. Чаще всего их используют для создания однотипных документов, что очень удобно.

Любой шаблон состоит из двух частей – изменяемой и неизменяемой. При создании шаблона текст, который будет присутствовать во всех документах, созданных на основе данного шаблона, размещают как неизменяемый. Для изменяемого текста создают специальные поля, куда пользователь, внесет свои данные. Создав свой шаблон, содержащий неизменяемую часть документа, можно впоследствии вносить лишь нужные правки.

Очень легко понять, что такое шаблон, сравнив его с бумажным бланком, с которым вы наверняка не раз сталкивались, отвечая на вопросы анкеты или заполняя форму для нового паспорта или карточку при приеме на работу. Так вот, бумажный бланк тоже состоит из неизменяемого текста (напечатанного на бумаге) и изменяемого (вписываемого). Неизменяемый текст создают при изготовлении шаблона, а изменяемый вписывают потом, когда создают документ на его основе. Шаблоны в Word используют в тех случаях, когда необходимо создать документы с одинаковой основой.

Собственно, любой документ текстового редактора Word создают на основе шаблона. Даже пустой документ, который вы привыкли видеть на экране после запуска программы, формируется на основе шаблона, заданного по умолчанию. Имя такого шаблона – normal.dot. Кроме этого стандартного шаблона, в редакторе Word есть несколько других – для создания писем, факсов, заявлений и других типичных документов.

Работая над курсовой или дипломной работой, можно создать шаблоны, например, для каждой главы, указав стандартный текст «Глава», «Раздел», «Выводы». С помощью шаблона можно создать также, например, документы для ввода таблиц при наборе приложений, особенно если эти таблицы имеют одинаковую структуру.

В текстовом редакторе Word предусмотрено несколько способов создания шаблонов. Например, если ранее был создан документ, который впоследствии нужно использовать для создания других, можно, внося лишь незначительные изменения, превратить его в шаблон. Для этого его достаточно сохранить в формате шаблона, выполнив команду Файл → Сохранить как и в поле Тип файла задать значение Шаблон документа (*.dot). Обратите внимание на место сохранения нового шаблона – по умолчанию все они сохраняются в папке Шаблоны, которая размещена в папке Documents and Settings\имя_пользователя \Application Data\Microsoft. Это расположение файлов-шаблонов менять не рекомендуется.

Для создания нового шаблона необходимо выполнить команду Файл → Создать, в области задач Создание документа в области Шаблоны выбрать пункт На моем компьютере и в появившемся окне установить переключатель в положение шаблон (рис. 2.34). При создании документа на основе шаблона в новый документ вставляется неизменяемый текст. В каждый документ пользователь добавляет свой текст. Некоторые средства Word позволяют упростить заполнение изменяемых полей и запретить изменение стандартной части (что очень удобно при работе со сложными шаблонами), например задать стандартное форматирование заглавий или шапки таблицы. Для этого в шаблоне необходимо разместить поля для ввода текста. Поля используются в основном тогда, когда некоторые фрагменты необходимо отформатировать не так, как основной текст.

Рис. 2.34. Окно создания шаблона

Для размещения полей в шаблоне нужно отобразить в окне редактора панель инструментов Формы, на которой размещены необходимые для формирования шаблона элементы. Сделать это можно, выполнив команду меню Вид → Панели инструментов → Формы. С помощью панели инструментов Формы вы сможете не только указать место для ввода текста, но и построить таблицу, разместить в документе флажок или поле со списком.

Первая кнопка, расположенная на панели инструментов Формы, – Текстовое поле. С ее помощью можно вставить в шаблон поле, в которое пользователь будет вводить текст. Например, если вы хотите оставить место для ввода фамилии или какого-то названия, воспользуйтесь этой кнопкой. Вставить текстовое поле в шаблон можно, просто один раз щелкнув на этой кнопке (рис. 2.35).

Рис. 2.35. Текстовое поле предназначено для ввода текста в файле, созданном на основе шаблона

Двойной щелчок кнопкой мыши на вставленном поле отобразит окно свойств текстового поля (см. рис. 2.35). Здесь можно задать текст, отображаемый по умолчанию, – он будет виден после создания документа на основе шаблона. Вспомните, как довольно часто в бумажных бланках ниже строки для ввода текста бывает напечатано, что именно здесь следует написать. Так вот, текст по умолчанию в шаблоне выполняет ту же функцию: он подсказывает, что надо вводить в поля. Еще одна подсказка о предназначении поля может быть размещена в виде справочной информации. Для ее ввода воспользуйтесь кнопкой Текст справки. С помощью этого окна можно настроить отображение информации в строке состояния или в окне после нажатия клавиши F1, здесь пишут пояснение о том, что необходимо делать или для чего предназначено поле. Вставив текстовое поле в документ, вы можете задать параметры форматирования текста, который будете в него вводить, например указать стиль или изменить размер шрифта.

Создав шаблон, не забудьте его сохранить, выполнив команду Файл → Сохранить как и в поле Тип файла установив значение Шаблон документа (*.dot).

Теперь вы можете использовать свой шаблон для создания новых документов. Выполните команду Файл → Создать и в области задач Создание документа воспользуйтесь ссылкой На моем компьютере. Шаблоны, которые были сохранены ранее, вы найдете на вкладке Общие окна Шаблоны. Здесь будет размещен значок и вашего шаблона.

Создав документ на основе шаблона, в который были вставлены поля и где была использована защита формы, вы получите доступ к вводу информации только во вставленные в шаблон поля. В текстовые поля данные можно вводить с клавиатуры, а значение поля со списком выбирается из созданного списка значений.

Глава 3

Работа с математическими формулами

Сложно представить себе дипломную или курсовую работу без формул. В работах по точным наукам (математике, физике, химии) без них просто не обойтись, часто используют формулы в своих исследованиях экономисты, а иногда и специалисты по лингвистике не обходятся без вычислений. Поэтому рассказ о правилах оформления курсовых и дипломных работ не был бы полон без информации о том, как верно набрать и разместить в тексте формулу.

3.1. Использование Microsoft Equation

В текстовом редакторе Word предусмотрены все возможности для вставки формул. Для работы с ними существует специальный инструмент – редактор формул. С его помощью можно создавать сложные формулы, выбирая символы с панели инструментов и задавая переменные и числа. При этом размер шрифтов, интервалы и форматы автоматически регулируются в соответствии с правилами записи математических выражений.

Примечание

Редактор формул Word является специальной версией редактора формул MathType, разработанного компанией Design Science, Inc., настроенной для использования с продуктами Microsoft.

Перед началом работы с формулами определите, установлен ли у вас редактор формул. Сделать это можно, попытавшись вставить формулу в документ. Для этого выполните команду Вставка → Объект, после чего на вкладке Создание выберите пункт Microsoft Equation 3.0 и нажмите ОК. Если компонент установлен, в окне документа появится поле для ввода формулы и панель инструментов для выбора шаблонов формул. Кроме того, изменится вид главного меню редактора Word. Если компонент не был установлен раньше, вам будет предложено проделать это сейчас.

Примечание

Чтобы проще было вызывать редактор формул, поместите его кнопку на панели инструментов. Сделать это можно, выполнив команду Вид → Панели инструментов → Настройка. На вкладке Команды выберите в левой части окна пункт Вставка, а в правой найдите значок Редактор формул и перетащите его на какую-либо панель инструментов.

Ввод формул

Для ввода формул предназначена специальная панель инструментов Microsoft Equation, которая отображается в окне Word после запуска редактора формул. Принцип работы состоит в следующем: если необходимо ввести простую формулу, нечто вроде х + 4, вы можете просто набрать ее на клавиатуре. Для более сложных ситуаций, например при использовании квадратного корня, степеней, интегралов следует обратиться к панели инструментов. Ее верхняя часть предназначена для выбора специальных символов. Она содержит более 150 математических символов, большая часть которых недоступна в стандартном шрифте Symbol (рис. 3.1).

Рис. 3.1. Панель инструментов редактора формул Word

Здесь размещены буквы греческого алфавита, а также специальные математические знаки: символ бесконечности, символы теории множеств, логические символы и знаки сравнения. Однородные символы собраны в своеобразные группы – палитры. При выборе символа с палитры он вставляется в формулу так же, как при вводе с клавиатуры.

В нижней части панели редактора формул размещены шаблоны, предназначенные для построения формул – дробей, интегралов, сумм и других сложных выражений.

Шаблон формулы – это готовый форматированный набор символов и пустых полей для их ввода. В редакторе формул имеется около 120 шаблонов, также сгруппированных в палитры.

Перед вводом формулы необходимо выбрать нужный шаблон, а затем, щелкая на соответствующих полях, набрать математическое выражение. Например, необходимо ввести символ х, а потом выбрать шаблон верхнего индекса и ввести число 7. При вводе формул с применением шаблонов можно использовать символы верхнего ряда панели инструментов редактора формул (рис. 3.2).

Рис. 3.2. Ввод формул с помощью шаблонов, размещенных на панели инструментов

Примечание

При необходимости вы можете использовать при вводе формул вложенные шаблоны. В этом случае их нужно выбирать последовательно: сначала основной – для дроби, а затем, устанавливая курсор в соответствующих полях, – дополнительные, например шаблоны степени и корня.

Положение курсора при работе с формулами имеет большое значение. Оно определяет, к какому шаблону будет относиться новый введенный символ, а также какой шаблон будет выделен. Перемещать курсор от одного шаблона к другому можно с помощью клавиш управления курсором. Кроме этого, его можно всегда установить в нужное место, щелкнув там кнопкой мыши. Перед вводом следующего символа обратите внимание на положение курсора. Например, если при вводе формулы, содержащей дробь, он будет расположен выше или ниже линии дроби, то следующий символ, набранный на клавиатуре, будет отнесен к числителю или знаменателю соответственно. Если же курсор будет находиться на уровне черты дроби, то это означает, что вы завершили ввод шаблона дробь и введенный новый символ не будет включен в дробь.

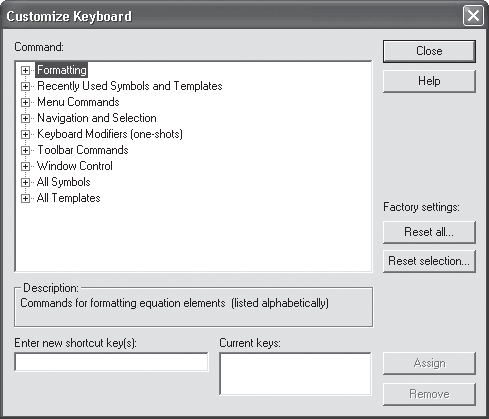

Для перемещения курсора по формуле следует запомнить несколько «горячих» клавиш и сочетаний клавиш. С помощью клавиши Tab вы сможете передвинуть курсор в конец поля, а если он находится в конце поля, то перемещается в следующее. Сочетание Shift+Tab позволяет поместить курсор в конец предыдущего поля. С помощью клавиш управления можно перемещать курсор на один элемент вправо или влево внутри текущего поля или шаблона, а также на одну строку вниз или вверх. Клавиши Ноте и End служат для передвижения курсора к началу или концу текущего поля.

Редактирование формул

Редактирование формулы практически не отличается от редактирования обычного текста. Значения полей формулы можно удалять и вводить вместо них другие. Проще всего это сделать, если установить курсор в нужном поле формулы и затем нажать одну из клавиш редактирования. Для удаления всего шаблона необходимо выделить его и нажать клавишу Delete или Пробел.

Примечание

При необходимости изменить формулу, применив новый шаблон, следует выделить существующий шаблон вместе, а затем на панели инструментов выбрать новый.

Работая в редакторе формул, вы можете использовать буфер обмена. В меню Правка размещены команды, предназначенные для работы с ним. С их помощью можно перемещать или копировать элементы формул. Кроме этого, воспользовавшись пунктом Отменить меню Правка, можно отменить последнее выполненное действие.

Для завершения набора достаточно щелкнуть кнопкой мыши за границами поля для ввода формулы. При этом панель инструментов редактирования формул исчезнет, а окно документа Word примет прежний вид.

Для редактирования формулы необходимо вызвать редактор формул. Это можно сделать несколькими способами:

• дважды щелкнуть внутри формулы;

• выполнить команду контекстного меню Объект формула → Изменить либо выбрать аналогичный пункт в меню Правка;

• воспользоваться пунктом контекстного меню Объект формула → Открыть либо аналогичным пунктом меню Правка.

В последнем случае формула будет открыта как отдельный объект, в отдельном окне редактора формул. Кроме этого, для работы с ней будут доступны дополнительные инструменты.

Форматирование формул

Редактор формул позволяет задавать расположение формулы и ее элементов. Для настройки этих параметров предназначены первые пять команд меню Формат, которые используются для горизонтального выравнивания формул и столбцов матриц. Кроме выравнивания по левому, правому краю и по центру, в меню Формат можно задать выравнивание по знакам равенства и по запятой. В этом случае формулы будут расположены по вертикали одна относительно другой так, чтобы соответствующие знаки – равенства или десятичные запятые – находились один над другим. Для выравнивания столбцов матрицы служит команда Матрица.

В готовой формуле, созданной в редакторе Word, можно изменить размеры элементов. Кроме того, размеры можно задать перед началом ввода. Команды меню Размер предназначены для выбора размеров выделенных символов в готовой формуле или символов, которые будут введены впоследствии при выборе размеров для новой формулы. По умолчанию применяется размер Обычный, который соответствует размеру шрифта 12. Вы можете выбрать и другие: Крупный индекс (кегль 7), Мелкий индекс (кегль 5), Крупный символ (кегль 18) или Мелкий символ (12). Если эти величины вас не устраивают, то можно самостоятельно установить размер шрифта для формул – для этого предназначен пункт Другой. В результате выбора этого пункта появится окно, в котором можно задать требуемые величины.

Кроме этого, редактор формул позволяет переопределять величину шрифта существующих размеров формул. Например, если вас не устраивает кегль 12 пт для размера Обычный, вы можете установить его равным 14 пт или изменить значение размера Мелкий индекс с 5 пт на 10 пт. Для этого предназначен пункт Определить меню Размер. В результате выбора этого пункта будет открыто диалоговое окно Размеры (рис. 3.3), в котором можно определить типы размеров, назначенных различным элементам формулы. При переопределении типа размера все формулы в окне редактора формул обновляются в соответствии с выполненными изменениями. В документах преобразования отразятся только после изменения этих формул в редакторе. В появившемся окне можно задать величину шрифта для всевозможных размеров символов редактора формул: обычного, крупного индекса, мелкого индекса, крупного символа и мелкого символа. Для предварительного просмотра установленных изменений предназначена кнопка Применить. Чтобы отклонить изменения, нажмите кнопку Отмена; чтобы подтвердить – ОК. Вернуть размеры к тем значениям, которые были установлены по умолчанию, можно с помощью кнопки По умолчанию.

Рис. 3.3. В соответствующем окне можно настроить размеры символов

Дополнительные параметры форматирования можно задать, выполнив команду Формат → Интервал. В результате этого будет открыто диалоговое окно Интервал, где можно определить размер интервалов и алгоритмы форматирования, которые устанавливаются редактором формул по умолчанию. В окне Интервал можно изменить многие параметры:

• междустрочный интервал (определяет интервал между строками текста в формуле);

• расстояние между строками (между строками матрицы);

• расстояние между столбцами (между столбцами матрицы);

• высоту верхнего индекса (высоту подъема опорной линии текста для верхнего индекса);

• глубину нижнего индекса;

• высоту верхнего предела;

• глубину нижнего предела;

• интервал между пределами;

• высоту числителя;

• глубину знаменателя.

Данные параметры задают в процентах от обычного размера формул.

Кроме этого, имеется возможность настраивать следующие параметры форматирования: выступ черты дроби, толщину черты дроби, толщину дополнительной черты, выступ скобок, расстояние до знака, минимальный просвет, просвет в радикале, надстрочные знаки, высоту штрихованного символа (рис. 3.4).

Рис. 3.4. Настройка дополнительных параметров форматирования

С помощью кнопки Применить можно просмотреть все изменения на образце. Нажав кнопку ОК, вы зафиксируете изменения, а кнопка Отмена отклонит их. Восстановить значения, заданные по умолчанию, можно с помощью одноименной кнопки.

Стили формул

Любой вводимый в редакторе формул набор символов имеет свой стиль. В большинстве случаев нужные стили определяются автоматически, но иногда необходимо задавать их вручную, например когда в формулу нужно ввести пробелы либо обычный текст. Кроме этого, наиболее частой причиной ошибок при форматировании является ввод слов, включающих в себя сокращенные названия функций.

В редакторе формул Word существуют следующие стили формул.

• Математический. Именно этот стиль присваивается всем вводимым символам по умолчанию. Он не содержит определения шрифта и начертания символов. При работе с этим стилем используется специальный алгоритм распознавания имен математических функций, например sin, log или ехр. Именам функций автоматически присваивается стиль Функция, не относящиеся к этим именам буквы имеют стиль Переменная.

• Текст. Выбор этого стиля облегчает ввод в формулу обычного текста. Работая с ним, можно использовать клавишу Пробел, а также вводить обычный текст в формулы, создаваемые с помощью редактора формул. Для этого стиля не предусмотрено автоматическое распознавание и форматирование математических символов.

• Функция. Используется для записи обозначений стандартных математических функций, например sin и log.

• Переменная. Используется в обозначениях переменных и констант.

• Греческий. Этот стиль служит для написания греческих букв.

• Матрица-вектор. Как и следует из названия, применяется при вводе матриц и векторов.

Воспользовавшись пунктом Другой, можно самостоятельно определить новые параметры стиля символов в редакторе формул (рис. 3.5).

Рис. 3.5. Окно определения новых параметров стиля

Изменить стиль, установленный автоматически, можно, воспользовавшись соответствующим пунктом меню Стиль. Для изменения параметров, заданных по умолчанию, предназначен пункт Определить. В появившемся окне можно установить параметры форматирования символов для разных стилей. Флажки в столбце Формат символов определяют наличие полужирного или курсивного начертания. При изменении параметров после нажатия кнопки ОК будут обновлены все используемые в документе стили с учетом сделанного выбора, а также по-новому будут отформатированы все формулы. В формулах документов изменения будут отображены только после их повторного открытия в редакторе формул.

Примечание

Если вам необходимо ввести один символ стиля Греческий или Матрица-вектор, а затем вернуться к текущему стилю, можно воспользоваться специальными сочетаниями клавиш, позволяющими изменять стиль: стилю Греческий соответствует сочетание клавиш Ctrl+G, а стилю Матрица-вектор – Ctrl+B. Например, если нужно ввести одну греческую букву (стиль Греческий, буква b нижнего регистра), нажмите сочетание клавиш Ctrl+G, а затем Ь.

Ввод текста в формулу

Если при вводе формул вам нужно задать небольшое текстовое пояснение, вы можете сделать это, не закрывая окно редактора формул. В редакторе формул можно записывать короткие фразы, не относящиеся к математическим обозначениям, например «для всех» или «кроме». Для таких записей удобно использовать стиль Текст (рис. 3.6.). В этом режиме символы алфавита будут отформатированы как обычный текст, при этом можно использовать клавишу Пробел. Для ввода такой текстовой строки необходимо после ввода формулы задать стиль Текст. Затем, чтобы снова вернуться к стилю Математический, выполните команду Стиль → Математический.

Рис. 3.6. Ввод текста в формулу возможен при использовании стиля Текст

Работа с формулой как с объектом

Чтобы открыть формулу как объект, выполните команду Объект формула → Открыть контекстного меню. При этом станет доступен ряд дополнительных возможностей. Например, выполнив команду Файл → Обновить, можно обновить в текстовом документе формулу, не закрывая при этом отдельное окно редактора формул. Вернуться в окно документа Word можно, просто закрыв окно редактора формул либо воспользовавшись пунктом Выход меню Файл.

Вызвав редактор формул обычным способом, вы не сможете изменить масштаб его отображения, а команды меню Вид позволяют выбрать его вид и способ представления формул. Работа с формулой как с объектом делает возможным управление масштабом отображения формулы. При этом будут доступны команды изменения масштаба (100 %, 200 %, 400 % и Масштаб), с помощью которых можно изменить масштаб, выбрав одно из фиксированных значений либо указав произвольное значение в поле Масштаб. Здесь же можно задать отображение панели инструментов редактора формул.

Вставка в формулу нематематических символов

Несмотря на то что на панели инструментов редактора формул существуют, казалось бы, все необходимые символы, иногда пользователь может обнаружить, что нужного символа все-таки не хватает. В этом случае самый простой выход из положения – использование стандартных средств редактора Word. Необходимо ввести нужный символ в документ, выполнив команду Вставка → Символ, а затем скопировать его через буфер обмена и вставить в окно редактора формул.

Работа с матрицами

Для ввода матриц на панели инструментов редактора формул существует специальная палитра шаблонов. После выбора шаблона в меню Формат становится доступным пункт Матрица. В открывшемся окне можно определить количество строк и столбцов матрицы (не более 31) и задать их выравнивание. Установив флажок Столбцы равной ширины, вы приведете все столбцы матрицы к ширине самого широкого. Аналогичную функцию имеет флажок Строки равной высоты (рис. 3.7).

Рис. 3.7. В диалоговом окне Матрица можно настроить параметры матрицы

Примечание

При вводе матрицы, состоящей из нескольких строк и столбцов, перемещаться между ее элементами можно с помощью клавиши Tab.

Поместив указатель в просвет между ячейками матрицы, щелчком можно выбрать тип ее разделительной линии. При этом в просвете будут появляться доступные разделительные линии. Чтобы создать линию вдоль края матрицы, щелкните на ее внешней границе. Таким образом можно создавать таблицы, внутри которых вводятся формулы.

Примечание

Чтобы заключить формулу в рамку, создайте в поле матрицы рамку размером 1x1. При форматировании матрицы выберите сплошные линии вокруг ячейки, содержащей формулу.

Подгонка

Завершающим этапом создания формулы является подгонка, то есть выбор наилучшего расположения ее элементов: верхних и нижних индексов, пределов суммирования, горизонтальных и вертикальных черт.

Подгонка позволяет более точно указать положение элементов в формуле. Выделенные элементы можно перемещать в горизонтальном или вертикальном направлениях на один пиксел вверх или вниз.

Для подгонки формулы сначала необходимо выделить часть формулы, которую следует переместить. Далее нужно расположить выделенные элементы с помощью клавиш управления курсором, удерживая при этом нажатой клавишу Ctrl.

Примечание

По умолчанию формулы редактируются непосредственно в окне основного документа. Однако при этом меняются панели меню и инструментов, что может сказаться на быстродействии работы редактора Word. Немного быстрее работает автономный режим, когда ввод формулы происходит в основном окне Equation Editor. За выбор режима отвечает параметр ForceOpen в разделе реестра HKCU\Software\Microsoft\Equation Editor\3.0\Options\General: 0– в документе, 1 – в окне редактора.

Следует также отметить, что редактор формул Word снабжен отдельной довольно детальной и понятной системой помощи, в которой вы можете найти ответы практически на все возникающие вопросы.

Примечание

При создании каждой формулы редактор запускается заново. Если текст насыщен математическими символами и выражениями, на эти операции тратится огромное количество времени. Гораздо эффективнее запустить Equation Editor как отдельную программу (исполняемый модуль обычно находится в папке C: \Program Files\Common Files\Microsoft Shared\Equation), а формулы вставлять через буфер обмена. Еще одно преимущество этого режима– появляется возможность построения новой формулы на основе предыдущей, которая все время остается в окне редактора.

3.2. Использование редактора MathType

Для ввода несложных формул вполне хватает возможностей стандартного редактора формул Microsoft Equation. Если же в вашей работе будут использоваться более сложные формулы, то лучше применить специальный инструмент для работы с ними – редактор MathType (Разработчик – Design Science; www.mathtype.com).

Примечание

Редактор формул Equation Editor, который входит в состав текстового редактора Word, представляет собой урезанную версию программы MathType. Последняя обеспечивает гораздо более широкие возможности.

Общая характеристика программы

В программе реализована поддержка OLE 2.0 и технологии перетаскивания. Вы можете перетаскивать формулы в документ Word прямо из окна программы, а также редактировать их там.

В полной версии MathType доступен набор высококачественных шрифтов, есть дополнительные символы и шаблоны и многие другие средства, приближающие качество печатных документов с формулами к типографскому.

Внешнее сходство с Microsoft Equation и общие принципы работы облегчают переход к работе с MathType. Если вы знакомы с программой Equation Editor, включенной в Microsoft Office, тогда разобраться с MathType будет не сложно и вы наверняка сможете оценить ее дополнительные возможности.

Среди преимуществ MathType можно назвать следующие.

• Набор и форматирование формул возможны с использованием специальных файлов-шаблонов, в которых сохраняются основные пользовательские настройки: стили абзацев, размеры символов и нюансы взаиморасположения элементов. Благодаря этому все параметры формул в документе MathType можно изменить одним действием.

• MathPage-технология позволяет преобразовывать документ Word с математическими формулами в веб-страницу, которая будет отображаться без искажений в любом интернет-браузере.

• Доступна настройка инструментальных панелей для работы с самыми употребительными символами и выражениями.

Основы работы. Ввод формул

После запуска программы вы увидите окно, напоминающее окно редактора формул Microsoft Equation. В верхней части размещается меню, ниже – панель инструментов. На панели инструментов находятся знакомые вам кнопки для ввода формул, сгруппированные в палитры двух типов – палитры символов и палитры шаблонов (рис. 3.8).

Рис. 3.8. Окно MathType

Наиболее популярные шаблоны и символы вынесены в третий ряд кнопок. Кроме этого, в окне MathType размещено несколько вкладок, на которых находятся дополнительные шаблоны для ввода формул и сложных математических выражений. Это вкладки Algebra (Алгебра), Derivs (Границы), Statistics (Статистика), Matrixes (Матрицы), Sets (Множества), Trig (Тригонометрия), Geometry (Геометрия). На них размещены дополнительные шаблоны, например на вкладке Geometry (Геометрия) вы найдете шаблоны для ввода векторов, а на вкладке Derivs (Границы) – для вычисления дифференциалов и границ.

В окне MathType размещены еще две пустые настраиваемые вкладки – Tab 8 и Tab 9, предназначенные для создания пользователем своих собственных вкладок. На них, как и на панели популярных шаблонов, вы можете самостоятельно размещать произвольные кнопки для вводов шаблонов и символов. Для этого необходимо выбрать нужный шаблон или символ на верхних панелях и, удерживая нажатой клавишу Alt, перетащить нужную кнопку на вкладку или панель.

Для настройки внешнего вида окна программы предназначен пункт главного меню View (Вид). С помощью его команд можно задать отображение различных элементов окна – панелей инструментов и линейки. Кроме этого, в меню View (Вид) размещены кнопки изменения масштаба – с их помощью можно увеличить масштаб отображения формул от 200 до 800 %, а выбрав пункт Other (Другой), вы можете самостоятельно задать нужный масштаб.

Принцип ввода формул в MathType точно такой же, как и при работе с редактором формул Word – на панели инструментов выбирают шаблон, после чего вводят нужные символы.

Настройка размеров. Стили

В MathType также поддерживаются разные размеры символов для ввода формул. Для их настройки предназначен пункт Size главного меню. В этом окне, как и в редакторе формул Word, можно выбрать размер символов. Если вас не устраивают предложенные размеры, вы можете увеличить или уменьшить их, воспользовавшись соответствующими пунктами меню – Smaller (Меньше) и Larger (Больше). Обратите внимание, что в списке доступных вариантов размеров символов есть два пользовательских – User 1 и User 2. С помощью пункта Define (Определить) можно вручную установить параметры шрифта для каждого размера символов, при этом поддерживается ввод размеров как в пунктах, так и в дюймах, сантиметрах или процентах от основного размера, который обозначен в MathType как Full (Полный) (рис. 3.9).

Рис. 3.9. В MathType доступна настройка размеров шрифтов

В редакторе MathType также поддерживаются стили. Кроме традиционных – Math (Математический), Text (Текст), Function (Функция), Variable (Переменная), Greek-Symbols (Греческие символы), Vector-Matrix (Матрицы) – и произвольного стиля Other (Другой), существует два определяемых пользователем стиля с именами User 1 и User 2. Выполнив команду Style → Define (Стиль → Определить), можно самостоятельно задать параметры стилей. При этом в соответствующем окне можно отобразить обычные или расширенные параметры настройки.

В редакторе MathType доступны разнообразные инструменты форматирования формул. Здесь, как и в Microsoft Equation, возможно использование различных типов выравнивания, в том числе по знаку «=» и десятичной запятой. Кроме этого, в MathType можно использовать различные цвета для ввода формул. Специальная команда меню Format → Fence Alignment (Формат → Выравнивание линии дроби) предназначена для установки параметров выравнивания дробей относительно арифметических знаков. Вы можете установить запись дроби таким образом, чтобы линия дроби была записана вровень с последующими арифметическими знаками, выше или ниже.

Пункт Define Spacing (Определить интервал) предназначен для настройки параметров интервала (рис. 3.10). Здесь также доступно гораздо больше параметров по сравнению с Microsoft Equation.

Рис. 3.10. Настройка интервала между символами

Например, вы можете задать размер символа «корень» или толщину дробной черты, расстояние между символами, расстояние от знака функции до символов и многое другое. Установив флажок Use for new equation (Использовать для новой формулы), вы укажете редактору применять новые параметры только к новым формулам, при этом старые останутся без изменений.

Еще одна возможность MathType, недоступная в редакторе формул Word, – вставка символов, которых нет в стандартном наборе палитр, расположенных на панелях инструментов. Для вставки таких символов предназначен пункт Insert Symbol (Вставить символ) меню Edit (Правка). При выборе символа можно воспользоваться специальными фильтрами, позволяющими отобразить в окне Insert Symbol (Вставка символа) только определенные символы, например Arrows (Стрелки) или Mathematical Operators (Математические операторы). Воспользовавшись пунктом All known Character (Все известные символы), вы получите список всех символов, доступных в редакторе. Кроме этого, вставляя символ, можно тут же задать его начертание – курсив или полужирный. Еще одна удобная функция – это возможность поиска символа по краткому описанию или ключевому слову (на английском языке). В окне вставки символ можно закрепить за определенным сочетанием клавиш.

Примечание

MathType позволяет сохранять набранные формулы в различных форматах – Windows Metafile (WMF), GIF или Encapsulated PostScript (EPS).

Настройки MathType

Наряду с разнообразными функциями доступны широкие возможности настройки программы. Получить доступ к параметрам можно, воспользовавшись пунктом Preferences (Настройки) главного меню. Здесь, например, можно добавить новую функцию к списку существующих имен, в результате чего новое имя будет определяться MathType как функция. Для этого предназначен пункт Function Recognition (Определение функции) меню Preferences (Настройки). В появившемся окне необходимо указать имя новой функции, и оно будет добавлено к списку существующих.

Еще одним преимуществом MathType является широкое использование сочетаний клавиш. В программе предусмотрено применение таких сочетаний для большинства основных действий, в том числе и для вставки символов и шаблонов.

Увидеть этот список, а самое главное, изменить установленные по умолчанию настройки можно, воспользовавшись пунктом Customize Keyboard (Настройка клавиатуры). В одноименном окне указаны всевозможные действия программы, сгруппированные по командам меню и сфере применения: Formatting (Форматирование), Toolbar Commands (Команды панелей инструментов), Menu Commands (Команды меню) и т. д.). Выбрав нужное действие из списка, вы можете указать для него используемое сочетание клавиш (рис. 3.11).

Рис. 3.11. В окне Customize Keyboard (Настройка клавиатуры) настраивают сочетания клавиш практически для любых действий

В меню Preferences (Настройки) также доступны общие настройки внешнего вида окна MathType (пункт Workspace Preferences (Настройки рабочей области)). При изменении настроек можно указать их применение только для новых введенных формул либо для всех, которые были ранее набраны в окне редактора.

Примечание

Программа позволяет сохранять настройки в специальном файле – Preference File (EQP) – и при необходимости восстанавливать их из этого файла.

Интеграция с Microsoft Word

После установки MathType интегрируется в редактор Word, добавляя в окно программы свою панель инструментов и пункт главного меню. С их помощью можно работать с редактором непосредственно из окна Word. Кроме этого, MathType заменяет собой стандартный редактор формул Word.

Примечание

После установки MathType в результате нажатия кнопки Редактор формул или выполнения команды Вставка → Объект → Microsoft Equation 3.0 будет запущен MathType.

В документ Word можно вставить созданные в MathType формулы четырех типов. Это обычная формула, состоящая из одной строки (ей соответствует кнопка InlineEquation; действие этого пункта меню и кнопки панели инструментов анологично запуску обычного редактора формул Word). Кроме этого, в документ Word можно вставить формулу, состоящую из нескольких строк (Display Equation), а также формулы с левой и правой нумерацией (Left-Numbered Display Equation и Right-Numbered Display Equation).

Выбор любого из этих пунктов отобразится в отдельном окне редактора MathType, предназначенном для ввода формулы. Набрав формулу, можно закрыть окно редактора, и все изменения будут отображены в окне с содержимым документа Word. Кроме этого, выполнив команду File→ Update (Файл → Обновить) программы MathType, можно обновить содержимое текстового документа, в который вставлялась формула, не закрывая при этом окно программы.

С помощью кнопок для вставки нумерованных формул вы можете вставить в документ Word формулу, слева или справа от которой будет добавлен номер. Первая формула будет иметь номер 1.1, вторая – 1.2 и т. д. Первым при этом указан номер раздела, вторым – номер формулы.

Автоматическая нумерация формул в MathType – одно из тех удобных решений, которых не хватало в редакторе Word. Кроме этого, с помощью специальных кнопок можно вручную вставлять номера формул и разделов. При необходимости вы можете задать самостоятельно номер первой формулы, состоящий из номера раздела и номера формулы (например, можно начать не с номера 1.1, а сразу с 3.1., если нумерация ваших разделов такова). Для этого предназначена кнопка Insert Equation Number (Вставить номер формулы). Для правильной нумерации формул, расположенных в разных разделах, предусмотрена вставка разрыва раздела. Сделать это можно с помощью кнопки Insert Chapter/Section Break (Вставить разрыв отрезка/раздела) (рис. 3.12). Например, если вставить разрыв раздела после формулы 4.6, то следующим номером формулы будет 5.1.

Специальный пункт Format Equation Number (Формат номера формулы) меню MathType позволяет настроить формат номеров формул, указав разделитель между номерами и используемые скобки.

Рис. 3.12. Вставка разрыва раздела с помощью соответствующей кнопки

Благодаря поддержке соответствующей технологии вы можете перетаскивать формулу непосредственно из окна MathType. Кроме этого, вы можете вставлять объект из MathType в документ Word с помощью буфера обмена. Поддержка технологии обмена данными OLE делает возможным редактирование вставленных формул непосредственно из окна редактора Word. Достаточно дважды щелкнуть на формуле, и тут же будет запущен редактор MathType, в котором отобразится содержимое формулы.

3.3. Химический редактор ChemPen3D[2]

Если перед вами стоит задача написать реферат по химии, и вы хотите, чтобы ваша работа выглядела достойно и заслуживала оценки «отлично», то придется потрудиться не только над содержанием, но и над качественным оформлением химических формул и уравнений реакций. Конечно, уравнение любой неорганической реакции без труда можно создать в Word. Для этого нужно перейти на английскую раскладку, набрать уравнение, используя символы «+», «>» или «=», а для редактирования индексов в формулах использовать кнопки верхнего/нижнего индекса. Однако как быть, если в реферате должна присутствовать структурная формула органического вещества, в молекуле которого есть бензольное кольцо? Как, например, оформить реакцию органических веществ с указанием над стрелкой условий протекания процесса?

Со всеми этими трудностями можно легко справиться с помощью любого химического редактора. Таких редакторов существует огромное количество. В этом разделе рассмотрим редактор химических структур ChemPen3D по двум причинам. Во-первых, ChemPen3D крайне прост в использовании и научиться создавать в нем сложные формулы можно практически интуитивно. Во-вторых, по сравнению с другими аналогичными редакторами, он очень компактен и занимает всего лишь 2,5 Мбайт пространства на жестком диске. Так что смело устанавливайте ChemPen3D на свой компьютер и учитесь оформлять рефераты и другие письменные работы по химии красиво.

Рассмотрим работу с trial-версией программы ChemPen3D. Запустив ее, проигнорируйте запрос регистрационного кода и нажмите кнопку ОК.

Чтобы не ограничиваться сухим описанием пунктов меню (рис. 3.13), будем обращаться к ним по ходу создания органической реакции.

Рис. 3.13. Главное меню программы ChemPen3D

В качестве примера выберем схему получения фенола из кумола (изопропилбензола) путем окисления кислородом воздуха. Именно таким способом фенол получают в промышленности.

Начнем с бензольного кольца. Чтобы вставить его в документ, выполните команду Benzene → Add (Бензол → Добавить), затем поместите указатель (в ChemPen3D он имеет вид плюсика) в область, где будет размещаться формула, и щелкните кнопкой мыши.

Внимание!

Запомните: любая структура вставляется в документ щелчком левой кнопкой мыши после выполнения соответствующей команды.

Примечание

С каждым новым щелчком в рабочей области будет появляться структура, которая была выбрана последней командой. Чтобы избежать этого, нажмите Reset либо сразу же переходите к выполнению новой команды. Отменить последнее действие можно, нажав Undo.

Теперь в кольцо нужно ввести изопропильный радикал. Для этого выполните команду Chain → Branch → i-Propyl (Цепь → Ответвление → Изопропил) и щелкните возле того атома, к которому должен присоединиться заместитель. По умолчанию в С-С-связях атомы углерода скрыты, поэтому углеродные цепи отображаются в виде веточек или зигзагов. Такая форма записи для многих непривычна и малопонятна. Чтобы вернуться к знакомому виду, в месторасположении каждого атома углерода в цепи щелчком правой кнопкой мыши откройте панель Atom Tool (Атом) и нажмите кнопку АНп. В результате в углеродной цепи появятся атомы углерода с количеством атомов водорода, определенным правилами валентности.

Если расположение объекта в документе вас не устраивает, можно перемещать его по рабочей области. Выделите весь объект голубой рамкой, передвигая мышь при нажатой левой кнопке. В результате он окрасится в красный цвет. Таким же образом поместите структуру в новое место и нажмите Done (Выполнено) в окне Editor Group (Редактор групп) (параметры данного окна в данном случае малозначимы, поэтому рассматривать их не будем). Для удаления объекта нажмите Delete (Удалить) в этом же окне.

Так же, без разрыва связей, можно перемещать и части молекулы. Для этого голубой рамкой нужно выделить не всю структуру, а отдельную группу, а затем переместить ее в нужном направлении.

Чтобы ввести стрелку, нажмите кнопку Symbol. В открывшемся окне Add Symbol (Добавить символ) щелкните на >, а затем на участке, куда нужно добавить стрелку.

С созданием молекулы кислорода 02 придется немного потрудиться. Дело в том, что в текстовом режиме не предусмотрены верхние и нижние индексы, поэтому набрать формулу как текст не получится. Будем «собирать» молекулу «по частям».

Атом кислорода выберите в окне Periodic Table (Периодическая таблица), открывающемся командой Atom → Add (Атом → Добавить). Индекс добавьте как текст. Откройте окно Add Symbol (Добавить символ) командой Symbol (Символ) и нажмите кнопку Text (Текст). После щелчка на рабочей области там, где должна появиться цифра, откроется окно текстового редактора (Text Editor) (рис. 3.14). Наберите в строке ввода 2 и нажмите кнопку Done (Выполнено). Таким образом в ChemPen3D можно создать любые текстовые комментарии. Чтобы удалить текст, щелкните на нем правой кнопкой мыши и в окне Text Editor (Редактор текста) нажмите кнопку Delete (Удалить).

Кстати, если вас устроит структурная формула кислорода (0=0), вы можете поместить ее в документ, выполнив команду Atom → Add Molecule → 02 (Атом → Добавить молекулу → 02).

Рис. 3.14. Создание текста в ChemPen3D

Первая половина реакции готова. Перейдем к фенолу. Как создать бензольное кольцо, вам уже известно. ОН-группа добавляется командой Branch → ОН (Присоединить → ОН) и щелчком возле атома, к которому она должна присоединиться.

Знак «+» вводится со знакомой панели Add Symbol (Добавить символ), вызываемой командой Symbol (Символ). Удалить его можно так же, как и текстовый комментарий.

Осталось лишь нарисовать молекулу ацетона. Вспомним название ацетона по номенклатуре – пропан-2-он. Значит, чтобы получить ацетон, к молекуле пропана в положение 2 нужно ввести кетогруппу =0. Так и поступим. Пропан поместим в документ, выполнив команду Chain → Add → З-Propane (Цепь → Добавить → З-Пропан) (цифра возле названия углеводорода показывает количество атомов в углеродной цепи). Кетогруппу введем командой Branch → =0 (Присоединить → =0) и щелчком возле положения 2 в пропане. Как визуализировать углеродные атомы, читайте выше, в описании создания молекулы изопропилбензола.

Итак, уравнение реакции готово. Чтобы в реферате оно смотрелось гармонично, нужно привести в соответствие шрифты, применяемые при оформлении работы, и начертание символов в ChemPen3D. Так, если при наборе текста вы используете стандартный для документов Word шрифт Times New Roman с кеглем 10–12 пт, то такие же настройки лучше применить и в ChemPen3D. Для этого выполните команду File→ Font (Файл → Шрифт) и установите в открывшемся окне необходимый шрифт и кегль.

Вставить уравнение реакции в документ Word можно следующим образом. Выполните команду File → CopyToClipboard (Файл → Копировать в буфер), откройте документ Word и вставьте реакцию стандартным способом – командой Вставить контекстного меню.

Сделаю еще несколько замечаний, которые в дальнейшем помогут вам при создании формул.

Чтобы заменить в молекуле один атом на другой, щелкните на нем правой кнопкой мыши и выберите в окне Atom Editor (Атомный редактор) новый. Кнопки R.AHn и R.nHA на открываемой параллельно панели Atom Tool (Атом) служат для смены последовательности атомов в группе. Так, с их помощью ОН-группу можно записать в форме НО.

Если требуется заменить одинарную связь на двойную или тройную, точно так же щелкните на ней правой кнопкой мыши и проведите нужные замены. Всегда следите за соблюдением валентностей – программа не сообщает о нарушении их правил.

Чтобы создать копию структуры, выделите ее мышью и в открывшемся окне Group Editor (Редактор групп) нажмите Clone (Дублировать).

В ходе написания реакции мы обратились практически ко всем меню ChemPen3D. Чтобы у вас не возникло путаницы с их многочисленными командами, коротко скажем о назначении наиболее важных из них.

• Symbol (Символ). Вызывает окно Add Symbol (Добавить символ), из которого в рабочую область можно вставить стрелки-разделители реагентов и продуктов реакции (в том числе и обратимой), символы частичных зарядов на атомах, знаки «+», «°С». Отсюда же кнопкой Text (Текст) вызывается окно текстового редактора (Text Editor), в котором создаются комментарии.

• Benzene (Бензол). Команда Add (Добавить) помещает в документ молекулу бензола, Branch (Присоединить) вводит в структуру фенильный радикал, Fuse (Слить) позволяет создать конденсированное ароматическое соединение путем присоединения по двойной связи к бензольному кольцу (если оно есть в документе) еще одного кольца.

• Ring (Кольцо). С помощью команд этого меню в документ можно ввести (Add (Добавить)) циклический углеводород с количеством атомов углерода от трех до десяти, присоединить циклический радикал к другой молекуле (Branch (Присоединить)), создать конденсированную структуру (Fuse (Слить)) или сделать один из углеродных атомов общим для двух циклов (Join (Объединить)). (Размер присоединяемого кольца выбирается здесь же).

• Chain (Цепь). Командой Add (Добавить) можно поместить в рабочую область предельный (нормальный или разветвленный) углеводород (первый столбик списка) или молекулу с двойной или тройной связью (второй столбик списка). Команда Branch позволяет присоединить к молекуле углеводородный радикал.

• Branch (Присоединить). Меню содержит множество групп, наиболее часто встречающихся в органической химии.

• Atom (Атом). Меню позволяет вставлять в документ различные атомы (команда Add), ионы и молекулы (команды Add AHs и Add Molecule), а также присоединять атом к структуре (Branch) или соединять два атома связью (Link Atoms).

• Undo/Redo. Отмена/восстановление последнего действия.

• Reset. Сброс из памяти последней команды.

• File. Данное меню содержит стандартные команды открытия нового (New) или уже существующего файла (Open), сохранения документа в стандартном формате ChemPen3D – СНР (Save) или других доступных форматах (Save As), распечатки документа (Print), копирования формул в буфер обмена (CopyToClipboard), настройки шрифтов (Font).

Помимо стандартных пунктов, в меню File (Файл) есть замечательные команды, позволяющие создавать реальное трехмерное изображение молекулы с соблюдением соотношения размеров атомов, длин связей и валентных углов. Благодаря 3D-функциям вы не только узнаете, в каком виде в действительности существуют молекулы того или иного вещества, но и сможете украсить свой доклад эффектным рисунком.

Как создать 3D-изображение, рассмотрим на примере нуклеотида – основной структурной единицы молекулы ДНК, которая выполняет в организме роль носителя генетической информации.

В первую очередь нужно построить обычную двумерную молекулу точно так же, как мы поступали выше. Мы подробно рассмотрели приемы работы в ChemPen3D, поэтому трудностей с этим у вас возникнуть не должно (рис. 3.15).

Рис. 3.15. Двумерная структура нуклеотида

Как видите, молекулу мы изобразили ровную, с прямыми углами, однако сделали это лишь для удобства восприятия. На самом же деле геометрия молекулы (длины связей и валентные углы) совершенно иная и соответствует наименьшей энергии (другими словами, молекула стремится к тому, чтобы в ней не было каких-либо напряжений и межатомных отталкиваний). Чтобы привести молекулу в реальное состояние с наименьшей энергией, выполните команду File → 3D Optimizer (Файл → 3D-Оптимизатор) и в открывшемся окне Optimize Geometry (Оптимизировать геометрию) нажмите GO. На ваших глазах в структуре изменятся длины связей и углы между ними. Чтобы отобразить скрытые атомы водорода, выполните команду Atom → Add Hs 3D (Атом → Добавить Н 3D).

Теперь переходим к самому интересному – трехмерной визуализации. За вид молекулы в трехмерном пространстве отвечает пункт 3D Views (3D-виды) меню File (Файл). Выполнив соответствующую команду, вы сможете выбрать один из 15 типов отображения. После этого молекула превратится в красочную 3D-структуру (рис. 3.16).

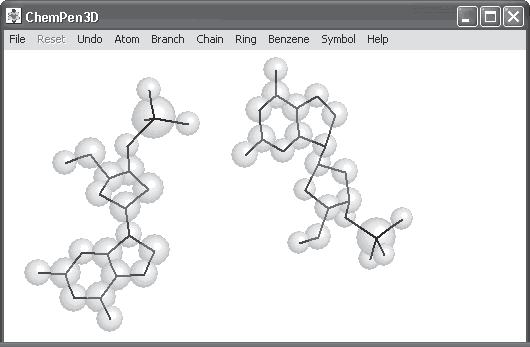

Рис. 3.16. Трехмерная структура нуклеотида (в двух ракурсах)

После выполнения команды File → 3D Animator (Файл → 3D-аниматор) молекула начнет вращаться в выбранном вами направлении.

Глава 4

Построение графиков и диаграмм

Используя диаграммы, вы сможете гораздо нагляднее представить данные, содержащиеся в работе. Диаграммы оживляют числа, с их помощью столбцы значений могут превратиться в рисунки, на которых отобразится тенденция изменения данных. Строить диаграммы можно как в текстовом редакторе Word, так и в табличном процессоре Microsoft Excel, после чего вставлять их в документ.

4.1. Оформление диаграмм

Диаграмма в тексте выглядит точно так же, как и рисунок. Поэтому в дипломной, курсовой либо какой-то другой работе ее следует оформлять соответствующим образом, по правилам оформления рисунков. Диаграмма обязательно должна иметь подпись, начинающуюся со слова «рис.», после чего указывают номер рисунка. Подпись располагают обязательно в нижней части диаграммы. Никаких других заголовков не требуется. Чтобы любой, кто читает работу, понял, что именно отображено на диаграмме, возле ее осей располагают подписи значений, а рядом размещают таблицу с описанием значений цветов элементов диаграммы. В этой таблице должно быть написано не что-нибудь вроде малопонятного ряд 1 (именно это появится там автоматически, если диаграмма не оформлена должным образом) – здесь необходимо указать, что означает каждый элемент диаграммы того или иного цвета. Фон должен быть белый, никаких дополнительных линий, кроме осей, не допускается. Кроме этого, в тексте работы помещают ссылку на диаграмму в таком же виде, как и на обычный рисунок, – «рис. номер».

4.2. Построение графиков и диаграмм в Word

Процесс создания диаграмм в текстовом редакторе Word несложен, но здесь эта функция несколько ограничена по сравнению с аналогичными возможностями табличного процессора Microsoft Excel. Однако если ваши диаграммы будут не очень сложными, возможностей Word вам вполне хватит. Для создания диаграммы в текстовом редакторе используется специальный модуль – Microsoft Graph.

В первую очередь определимся в базовых понятиях. Диаграмма – это графический способ отображения некоторых числовых данных. Она всегда связана с таблицей значений, в которой размещены числовые данные, собственно представленные в диаграмме. Поэтому построение диаграммы осуществляется одновременно с созданием таблицы значений или после этого. В строках таблицы значений отображены серии данных – наборы чисел, которые будут воспроизведены на вертикальной оси диаграммы, также называемой осью значений. На диаграмме классического вида – гистограмме – серии данных отображаются в виде столбцов одинакового цвета. Столбцы таблицы значений представляют собой категории. Они отображаются на диаграмме вдоль горизонтальной оси, которая также называется осью категорий.

На рис. 4.1 категориями данных являются значения кварталов, а серии данных – это Восток, Запад и Север.

Рис. 4.1. Окно построения диаграммы

Легендой называют специальную таблицу, в которой указано, что означают цвета элементов диаграммы.

Примечание

Диаграмма и график в терминах Microsoft Graph – практически одно и то же. Построив диаграмму, вы можете изменить ее тип, выбрав тот, который вам больше всего подходит. Среди этих типов есть и «график».

Создание диаграммы

Для создания диаграммы в документе Word необходимо выполнить команду Вставка → Объект → Создание, а в списке Тип объекта выбрать пункт Диаграмма Microsoft Graph (рис. 4.2). На экране отобразится диаграмма, которая будет связана с таблицей данных, расположенной ниже.

Примечание

Это же действие можно выполнить с помощью команды Вставка → Рисунок → Диаграмма.

Рис. 4.2. Окно вставки диаграммы в документ Word

Теперь необходимо ввести в таблицу значений данные, на основе которых будет построена диаграмма. Для этого нужно заменить данные, представленные в образце таблицы значений. Щелкните на нужной ячейке, а затем введите требуемые новые данные. Обратите внимание, что вы можете вводить не только данные, но и названия строк и столбцов. После завершения ввода значения в ячейку необходимо нажать клавишу Enter. При этом на диаграмме будут сразу же отображаться все изменения.

По умолчанию в созданной в редакторе Word диаграмме ряды данных представляют собой строки таблицы. Это означает, что одним цветом будут отображаться данные одной строки. В таблице значений в режиме редактирования рядом с названиями рядов данных будут размещены пометки тех цветов, которыми соответствующие ряды будут выделены на диаграмме. Изменить эти установки можно с помощью кнопки По столбцам либо выполнив команду Данные → Ряды образуют столбцы.

Если больше ничего изменять не нужно и диаграмма выглядит так, как вам этого хотелось, можно щелкнуть вне поля для построения диаграммы – в результате вы вновь вернетесь в исходный документ Word.

Обратите внимание, что вы можете изменять размер диаграммы, перемещая угловые маркеры выделения, расположенные вокруг нее.

Примечание

Если таблица значений по какой-то причине не отображается, ее можно повторно открыть, дважды щелкнув на диаграмме, а затем выполнив в меню Вид команду Режим таблицы.

Модуль Microsoft Graph позволяет создать диаграмму на основе готовой, созданной ранее таблицы данных. Для этого необходимо сначала построить таблицу стандартными средствами Microsoft Word и ввести в нее исходные данные. После этого следует выделить ее, выполнив команду Таблица → Выделить → Таблица, и запустить создание диаграммы (для этого нужно выполнить комнаду Вставка → Объект и в открывшемся окне на вкладке Создание выбрать пункт Диаграмма Microsoft Graph). В результате на основе готовой таблицы значений будет создана диаграмма.

Если исходные данные, на основе которых будет строиться диаграмма, сохранены в виде отдельного файла, например рабочей книги Microsoft Excel, вы можете импортировать оттуда содержимое таблицы значений. Для этого предназначена кнопка Импорт. При этом необходимо в открывшемся окне выбрать имя файла Excel, в котором размещены данные, после чего указать имя рабочего листа (рис. 4.3). При этом можно выбрать одну из следующих возможностей – импорт всего рабочего листа либо только указанного диапазона ячеек. Если на вашем рабочем листе размещена только одна таблица, вы можете смело выбирать первый из двух вариантов.

Рис. 4.3. Импорт данных из отдельного файла Excel

Форматирование и редактирование диаграммы

После того как диаграмма создана, ее можно отформатировать. При этом вам будет доступно форматирование как текстовых элементов (изменение шрифта подписей, легенды), так и графических (осей, линий, столбцов). В первую очередь необходимо перейти в режим редактирования, дважды щелкнув на диаграмме.

Для использования самого простого способа форматирования элементов диаграммы достаточно дважды щелкнуть на нужном элементе, в результате чего откроется окно редактирования.

Например, дважды щелкнув на легенде, вы получите окно форматирования легенды (рис. 4.4). На вкладке Вид задают ее общий вид, в частности здесь можно настроить рамку и заливку. Шрифт изменяется на одноименной вкладке. Для настройки размещения легенды относительно диаграммы предназначена вкладка Размещение.

Рис. 4.4. Окно форматирования легенды

Для форматирования оси дважды щелкните на подписях оси диаграммы (рис. 4.5). В результате откроется окно Формат оси. Здесь доступно немного больше параметров. Кроме настройки параметров, расположенных на знакомых вкладках Вид и Шрифт, при форматировании оси вы можете сформировать шкалу, то есть задать минимальное и максимальное значения, а также цену делений (при форматировании вертикальной оси) либо, при форматировании горизонтальной оси, количество делений между категориями и количество категорий между подписями делений. Размещение подписей осей вы можете настроить на вкладке Выравнивание. В области Ориентация можно изменить внешний вид подписей, сделав их, например, вертикальными или размещенными под углом. Кроме этого, здесь можно задать направление текста, а в поле Смещение – уровень смещения текста относительно оси. Чем больше это значение, тем дальше текст и ось будут расположены относительно друг друга.

Рис. 4.5. Окно форматирования оси

Дважды щелкнув на элементе диаграммы, например на столбце, вы откроете окно Формат ряда данных. В нем можно отформатировать параметры отображения этого ряда данных. Например, на вкладке Вид изменяют цвет, а подписи данных задают на одноименной вкладке. Вкладка Параметры предназначена для определения расстояния между другими элементами диаграммы. Вы можете задать перекрытие элементов диаграммы – если в этом поле будет записано число больше нуля, столбцы диаграммы будут накладываться друг на друга.

Если вы планируете распечатывать диаграмму на черно-белом принтере, то в качестве заливки ее элементов лучше выбрать не цвета, а разные способы штриховки. Для этого в окне Формат ряда данных нажмите кнопку Способы заливки и перейдите на вкладку Узор. В поле Штриховка задайте нужный цвет линий, например черный или серый, а в области Узор выберите способ заливки элементов диаграммы. Это же действие повторите для всех серий данных, но при этом старайтесь выбирать разные штриховки, чтобы элементы одной серии отличались от элементов другой.

Чтобы изменить цвет фона, необходимо дважды щелкнуть кнопкой мыши в области построения диаграммы. В результате откроется окно Формат области построения. В этом окне в области Заливка задайте нужный цвет, в рассматриваемом случае – белый.

Общие параметры форматирования диаграммы доступны в окне Параметры диаграммы, отобразить которое можно, выполнив команду Диаграмма → Параметры диаграммы (рис. 4.6). Каждая вкладка этого окна позволяет настроить определенные параметры. Например, на вкладке Заголовки можно указать как заголовок всей диаграммы, так и заголовки осей. В качестве заголовка диаграммы необходимо использовать подпись для соответствующего рисунка, оформленную по всем правилам.

Рис. 4.6. Окно Параметры диаграммы

Примечание

После того как вы зададите заголовок, он будет размещен в верхней части области построения диаграммы, а по правилам подпись для рисунка должна находиться внизу. Поэтому, завершив ввод заголовка, вам необходимо перенести его вниз и разместить ниже области построения диаграммы.

На вкладке Оси можно задать наличие осей на диаграмме. Вкладка Линии сетки предназначена для настройки отображения дополнительных линий сетки вертикальной и горизонтальной осей диаграммы. В правильно построенной диаграмме этих линий быть не должно.

Воспользовавшись вкладкой Легенда, вы можете настроить отображение легенды и ее размещение относительно диаграммы. По умолчанию легенда будет расположена справа, причем это значение менять не рекомендуется.

Вкладка Подписи данных позволяет задать размещение рядом с элементами диаграммы соответствующих значений таблицы данных. Внешний вид этой вкладки зависит от выбранного типа диаграммы. Однако в любом случае здесь можно разместить подписи в виде значений или имен рядов и категорий. В результате установки одного из флажков рядом с элементами диаграммы, например рядом со столбцами либо секторами круга, будут размещены числовые значения. Эта возможность делает диаграмму гораздо более наглядной.

На вкладке Таблица данных можно задать дополнительное размещение рядом с диаграммой таблицы значений.

Построив диаграмму, иногда необходимо удалить или, наоборот, добавить к ней ряд данных. Для этого в окне редактирования необходимо соответственно удалить либо добавить строку или столбец в таблицу значений. Для удаления ряда или категории из диаграммы необходимо выделить нужную строку или столбец, и выполнить команду Данные → Исключить строку/ столбец. Диаграмма автоматически перестроится и из нее будут исключены соответствующие значения. Если же перед выбором этого пункта будет выделена только ячейка, в окне редактора Word появится окно, в котором необходимо выбрать, что именно удалять: строку или столбец.

Для добавления строки или столбца выполните команду Данные → Включить строку/столбец и введите нужные данные.

Примечание

Для более удобной работы с диаграммой в редакторе Word вы можете открыть ее как объект в отдельном окне. Для этого выполните команду контекстного меню диаграммы Объект диаграмма → Открыть. При этом диаграмма и таблица значений будут отображены в отдельном окне, в котором гораздо удобнее производить редактирование объекта и добавление данных. После завершения работы закройте окно Microsoft Graph, и все изменения отобразятся в документе Word.

Типы диаграмм

Текстовый редактор Word поддерживает возможность построения диаграмм нескольких типов. Изменить тип диаграммы можно, выполнив команду Диаграмма → Тип диаграммы. В окне Тип диаграммы доступно две вкладки – Стандартные и Нестандартные. В списке Тип выбирают тип диаграммы, а в правой части окна – нужную разновидность.

При выборе типа диаграммы следует учитывать некоторые особенности.

• Гистограмма позволяет представить изменение данных на протяжении отрезка времени. Наглядность достигается благодаря тому, что ось категорий располагается по горизонтали, а ось значений – по вертикали. Диаграммы этого типа удобны также для эффектного сравнения различных величин.

• Гистограмма с накоплением позволяет представить отношение отдельных составляющих к их совокупному общему значению.

• Линейчатая диаграмма особенно подходит для сравнения отдельных значений. Ось категорий расположена в ней по вертикали, ось значений – по горизонтали, что позволяет обращать большее внимание на сравниваемые значения, чем на время.

• Диаграмма в виде графика наглядно показывает изменение величин через равные промежутки времени.

• Круговая диаграмма отображает отношение размеров элементов, образующих ряд данных, к сумме элементов. Круговая диаграмма может быть построена только для таких таблиц значений, в состав которых входит лишь одна серия данных. Если же вам необходимо указать несколько рядов данных, постройте кольцевую диаграмму.

• Точечная диаграмма показывает взаимосвязь между числовыми значениями нескольких рядов данных либо отображает две группы чисел как один ряд точек с координатами хиу. Элементы данных на этой диаграмме сосредоточены в группы. Такие диаграммы часто используют для представления результатов экспериментов, так как в них наглядно отображена зависимость между одиночными и средними значениями (рис. 4.7).

Рис. 4.7. Точечная диаграмма

• Диаграмма с областями подчеркивает изменение значений с течением времени. Отображая сумму значений рядов, такая диаграмма наглядно представляет вклад каждого ряда в общую сумму.

• Лепестковая диаграмма позволяет сравнивать совокупные значения нескольких рядов данных. Такие диаграммы иллюстрируют разницу между каждой последовательностью данных и между несколькими последовательностями одновременно (рис. 4.8).

Рис. 4.8. Лепестковая диаграмма

• Пузырьковая диаграмма – это, по сути, разновидность точечной диаграммы, которая показывает значение третьей переменной (она определяет размер пузырька).

4.3. Построение графиков и диаграмм в Microsoft Excel

Создание и работа с диаграммами в редакторе Microsoft Excel напоминают аналогичную работу в Word. После изучения предыдущего раздела вам будет гораздо легче освоить данный материал. Особенность Microsoft Excel состоит в том, что с его помощью можно без особых усилий проводить различные вычисления. Если вам необходимо не только построить диаграмму на основе таблицы чисел, но и предварительно провести некоторые подсчеты – советую воспользоваться Microsoft Excel, который позволит без труда решить поставленную задачу.

Создание диаграммы в Excel, как и в редакторе Word, следует начинать с построения таблицы значений. Только после этого можно начинать непосредственно работу над диаграммой. В Excel это можно сделать с помощью мастера диаграмм, который и рассмотрен в данном разделе.

Примечание

Перед запуском мастера диаграмм Microsoft Excel вы можете выделить диапазон ячеек, в которых размещена таблица значений. При этом будьте очень внимательны: в выбранном диапазоне не должно быть пустых ячеек, строк или столбцов, а также ячеек со сложным форматированием. Поэтому выделять таблицу следует, только если она простая. В противном случае гораздо лучше задать адреса ячеек, значения которых будут использоваться для построения диаграммы, непосредственно при работе мастера диаграмм.

Для запуска мастера диаграмм предназначена одноименная кнопка на панели инструментов. На первом этапе работы необходимо выбрать тип диаграммы (обратите внимание, что появившееся окно аналогично тому, с которым вы встречались в предыдущем разделе, изучая построение диаграмм в редакторе Word). Для перехода к следующему этапу нажмите кнопку Далее (рис. 4.9).

Рис. 4.9. Окно выбора типа диаграммы

Примечание

На любом этапе мастера построения диаграмм в Microsoft Excel можно остановить работу, нажав кнопку Готово. При этом будет создана диаграмма с параметрами, установленными на этот момент.

На следующем этапе необходимо указать диапазон ячеек, в которых размещена таблица значений. Удобнее всего делать это на вкладке Ряд (рис. 4.10), постепенно добавляя ряды значений и указывая их параметры. Для добавления ряда воспользуйтесь кнопкой Добавить. В списке рядов появится новый элемент с именем Ряд 1. Теперь необходимо задать диапазон ячеек, соответствующих данному ряду. Для этого предназначено поле Значения. Воспользовавшись цветной кнопкой в конце поля, вы можете скрыть окно мастера диаграмм и открыть рабочий лист для выделения нужного диапазона ячеек. Обратите внимание, что при этом не нужно выделять название, а только ячейки с числовыми значениями. Кроме того, необходимо указать еще названия рядов будущей диаграммы. В поле Имя необходимо ввести название ряда данных, а в поле Подписи оси X задать названия столбцов таблицы, то есть названия категорий: именно они будут размещены вдоль горизонтальной оси на будущей диаграмме.

Рис. 4.10. Окно добавления нового ряда

На третьем этапе мастера диаграмм отображается окно Параметры диаграммы. С ним вы детально познакомились в предыдущем разделе. Здесь можно задать заголовок диаграммы и осей, а также настроить отображение легенды и подписей данных.

Следующий, последний, шаг работы мастера диаграмм позволяет задать место размещения диаграммы: вы можете расположить ее на отдельном рабочем листе либо на листе с данными. Рекомендуется выбирать второй вариант – при этом будет гораздо проще настроить размер диаграммы и скопировать ее в редактор Word. Для завершения работы мастера диаграмм нажмите кнопку Готово.

Созданную диаграмму можно редактировать. Выделив диаграмму, вы отобразите в окне Excel панель инструментов Диаграмма, кроме этого, в главном меню рабочей книги появится еще один пункт – Диаграмма. С помощью этих элементов можно осуществлять все необходимые действия. Основные принципы редактирования в Excel аналогичны основам редактирования диаграмм, созданных в Word.

Наряду с изменением параметров форматирования диаграммы, в Excel можно изменить диапазон исходных данных, на основе которых она была создана. Для этого необходимо выполнить команду Диаграмма → Исходные данные. В результате будет открыто окно Исходные данные, которое отображалось на втором шаге работы мастера диаграмм. В этом окне можно внести необходимые изменения.

Выполнив команду Диаграмма → Размещение, вы можете изменить установленное по умолчанию размещение диаграммы.

После того как вы построили диаграмму в Excel, необходимо поместить ее в документ Word. Чтобы сделать это правильно и наиболее эффективно, нужно разобраться, какие существуют способы обмена данными между приложениями Microsoft Office.

4.4. Обмен данными между приложениями Microsoft Office

Пакет Microsoft Office предлагает пользователям целый ряд средств для организации обмена между приложениями. Эти инструменты следует использовать, когда необходимо создать документ, в котором будут размещены элементы разных приложений Microsoft Office. Примером такого документа может являться бухгалтерский отчет, созданный в текстовом редакторе Word, в который нужно вставить объекты из табличного редактора Excel, например диаграммы или фрагменты таблиц.

В зависимости от желаемого результата и средств взаимодействия между приложениями можно воспользоваться одним из существующих способов обмена данными.

Самым простым способом является использование буфера обмена. Фрагмент, скопированный в буфер в одном приложении Microsoft Office, можно вставить в документ, созданный в любом другом приложении. Сделать это можно, выполнив команду меню Правка → Копировать, а затем Правка → Вставить для копирования фрагмента и соответственно Правка → Вырезать и Правка → Вставить для его перемещения. Практически тот же результат получается, если перетащить нужный фрагмент из окна одного приложения в другое. В результате в один документ будет вставлен фрагмент из другого, причем эти документы могут быть созданы в разных приложениях Microsoft Office.

Однако у этих способов есть ряд недостатков. Один из них состоит в том, что вставленный фрагмент будет существовать независимо от приложения, в котором он был создан. Это значит, что вставленная диаграмма Microsoft Excel фактически превратиться в картинку. Средства приложения, в котором фрагмент был создан, в данном случае будут недоступны, то есть диаграмму или таблицу после вставки нельзя будет редактировать. Вторым большим недостатком является отсутствие динамической связи между вставленным фрагментом и файлом, откуда он был вставлен. При необходимости внесения изменений во вставленный фрагмент придется вновь вернуться в приложение, в котором он был создан, внести изменения и повторно вставить фрагмент в нужный файл. Таким образом, использование буфера обмена и перетаскивания, с одной стороны, очень легко позволяет вставлять фрагменты из одних приложений в другие, а с другой – в этом случае полностью утрачивается связь между приложением-источником и вставленным объектом.

Для решения этих проблем можно воспользоваться другими способами организации связи между приложениями Microsoft Office. В зависимости от желаемого результата, типа обновления вставленных данных и способа связи фрагмента с файлом-источником можно применить средства связывания или внедрения объектов Microsoft Office.

Внедрение позволяет вставить скопированный в буфер фрагмент в другой документ. При этом будет поддерживаться возможность редактирования документа средствами, предлагаемыми приложением-источником, но динамическая связь между объектом-источником и вставленным фрагментом не сохранится. При связывании к возможностям редактирования добавляется возможность автоматического обновления вставленного фрагмента при изменении объекта-источника.

Например, если в документ Microsoft Word с помощью внедрения вставить диаграмму, созданную в Microsoft Excel, то диаграмму можно редактировать, используя все средства Excel для работы с диаграммами – изменять вид ее элементов, источник данных, параметры диаграммы. Сделать это можно, дважды щелкнув на диаграмме кнопкой мыши. Для завершения редактирования нужно щелкнуть вне диаграммы. Если же диаграмма была вставлена в документ Word способом связывания, то все перечисленные возможности сохраняются. Кроме этого, при изменении диаграммы в объекте-источнике (изменении ее внешнего вида или содержимого, связанного с изменением данных, на основе которых она была построена) все перемены будут отображены во вставленном объекте.

Для связывания и внедрения объекта нужный фрагмент копируют в буфер обмена, после чего выполняют команду Правка → Специальная вставка. В результате откроется окно Специальная вставка, в котором можно выбрать способ динамической связи (связывание или внедрение) и формат вставляемого объекта. В левой части окна находится переключатель, от положения которого зависит способ связи: Вставить – внедрение фрагмента, Связать – связывание (рис. 4.11).

Рис. 4.11. Окно вставки фрагмента с использованием методов динамической связи

Использование этих способов позволит вам не ограничивать себя средствами одной программы, например Word. Вы всегда сможете сформировать составной документ, фрагменты которого будут созданы в разных приложениях Microsoft Office.

Глава 5

Создание схем и иллюстраций

Сложно представить себе курсовую или дипломную работу без схем или иллюстраций. Схемы позволяют гораздо лучше сформулировать основные идеи работы, а иллюстрации используют для более наглядного и понятного сообщения о предмете исследования.

В первой главе данной книги вы прочитали о том, как правильно оформлять рисунки, а сейчас познакомитесь с основными правилами создания и редактирования изображений.

5.1. Средства Microsoft Word

С простыми рисунками и схемами можно работать непосредственно в редакторе Word.

Работа с готовыми рисунками в Word

В документ текстового редактора Word можно вставлять рисунки, которые были созданы ранее и сохранены в виде отдельных файлов.

Для этого необходимо отобразить в окне редактора Word панель инструментов Настройка изображения. Напомню, что сделать это можно, выполнив команду Вид → Панели инструментов → Настройка изображения. Воспользовавшись кнопкой Добавить рисунок, расположенной на этой панели, в документ Word можно вставить рисунок, существующий в виде отдельного файла (рис. 5.1).

Рис. 5.1. Окно добавления рисунка

С помощью этой панели инструментов можно отредактировать и настроить вставленное изображение. Вы можете изменить размер вставленного рисунка – для этого достаточно перетащить один из его угловых маркеров. С помощью кнопки Меню «Изображение» можно изменить цветовую гамму изображения: Оттенки серого, Черно-белое или Подложка. Для печати на черно-белом принтере удобнее выбрать пункт Оттенки серого, при этом ваш рисунок практически не изменится. Выбрав пункт Подложка, вы сделаете рисунок пригодным для использования в качестве подложки, то есть фона документа. В этом случае цвета изображения будут заменены более светлыми, чтобы подложка не смешивалась с основным текстом. Кроме этих кнопок, на панели инструментов Настройка изображения есть и другие, предназначенные для увеличения и уменьшения яркости и контрастности рисунка.

В некоторых случаях необходимо сосредоточить внимание не на всем рисунке, а только на его отдельных фрагментах. Для этого используется обрезка рисунка – инструмент редактора Word, вызываемый одноименной кнопкой, который позволяет удалять ненужные фрагменты рисунка. Для обрезки рисунка необходимо, нажав соответствующую кнопку на панели инструментов, навести указатель мыши на один из центральных маркеров изменения размера, а затем с помощью маркера отделить от основного рисунка ту часть, которую следует обрезать.

Примечание

Чтобы одновременно и равномерно обрезать две стороны, перетащите к центру рисунка маркер, расположенный в середине одной из сторон, удерживая нажатой клавишу Ctrl. Для равномерной обрезки всех четырех сторон перетащите к центру рисунка один из угловых маркеров, также удерживая нажатой клавишу Ctrl.

Специальная кнопка Повернуть влево на 90° на панели инструментов Настройка изображения предназначена для вращения рисунка. По умолчанию, нажав эту кнопку, вы повернете рисунок на 90°. Если необходимо повернуть изображение на 180°, нажмите эту кнопку дважды.

Кнопка Тип линии предназначена для изменения толщины внешней линии, обрамляющей рисунок.

Рисунки занимают достаточно много места в памяти компьютера и на жестком диске по сравнению с текстом. Как результат – документы редактора Word, в которые вставлены изображения, значительно увеличиваются в размерах. Чтобы уменьшить размер графических фрагментов, а значит, размер самого документа, необходимо воспользоваться кнопкой Сжатие рисунков на панели инструментов Настройка изображения (рис. 5.2).

Рис. 5.2. Сжатие рисунка позволит уменьшить его размер

Воспользовавшись этим пунктом, можно уменьшить разрешение рисунка при печати и удалить неиспользуемые данные, например удаленные в результате обрезки.

После нажатия кнопки Сжатие рисунков в открывшемся окне можно задать область применения сжатия: ко всем рисункам или только к выделенному. Кроме этого, здесь можно указать параметры сжатия, а также изменить разрешение, установив переключатель Изменить разрешение в соответствующее положение: для Интернета и экрана, для печати или не изменять.

В некоторых ситуациях необходимо поместить текст непосредственно поверх рисунка. Выполнить это можно, сделав рисунок прозрачным. Для этого воспользуйтесь кнопкой Установить прозрачный цвет на панели инструментов Настройка изображения.

Примечание

Отменить все действия, выполненные по отношению к рисунку, и восстановить его предыдущие параметры можно, воспользовавшись кнопкой Сброс параметров рисунка на панели инструментов Настройка изображения.

Для настройки взаимного расположения текста и вставленного рисунка предназначена кнопка Меню «Обтекание текстом» (рис. 5.3). Эти параметры очень важны, особенно в таком документе, в котором присутствуют и текст, и рисунки. Правильно настроив обтекание, вы сможете безболезненно перемещать рисунок по тексту, не беспокоясь о том, что он будет расположен неверно.

Рис. 5.3. Выбор способа обтекания текста

После нажатия кнопки Обтекание текстом появится меню, в котором можно выбрать необходимый способ обтекания (см. рис. 5.3). Если рисунок большой по размеру, выберите обтекание Сверху и снизу – в этом случае текст будет расположен выше и ниже рисунка. При среднем размере рисунка можно задать способ Вокруг рамки: текст будет расположен вокруг воображаемой рамки рисунка. Кроме этого, есть и другие способы обтекания, которые можно выбирать в зависимости от ситуации. Если рисунок неправильной формы, можно изменить контур, вокруг которого будет размещен текст. Выбрав пункт Изменить контур обтекания, можно отметить контур, вокруг которого следует разместить текст.

Воспользовавшись кнопкой Формат объекта, можно отобразить окно, в котором настраивают различные параметры изображения. Возможности форматирования, доступные в этом окне, частично повторяют другие кнопки панели инструментов Рисование. На вкладке Размер можно задать точный размер рисунка в сантиметрах или относительный в процентах к первоначальному размеру, а с помощью полей вкладки Рисунок вы можете задать обрезку в сантиметрах и установить процентные значения яркости и контраста.

Создание рисунков с помощью панели инструментов Рисование

Если вам необходимо построить несложную схему, то можно воспользоваться стандартными инструментами редактора Word, предназначенными для рисования. Для этого необходимо в первую очередь отобразить в окне редактора панель инструментов Рисование. Сделать это можно, выполнив команду Вид → Панели инструментов → Рисование.

На этой панели размещены доступные инструменты, с помощью которых можно нарисовать несложный рисунок или создать схему в документе редактора Word. Принцип их использования одинаков: сначала нужно выбрать инструмент, например прямоугольник, один раз щелкнув на соответствующей кнопке на панели инструментов. В окне документа появится поле для рисования, а указатель мыши примет вид маленького крестика. Теперь необходимо щелкнуть внутри этого поля и, удерживая кнопку мыши нажатой, растянуть прямоугольник (или другую фигуру) (рис. 5.4).

Рис. 5.4. Рисование объектов в Word

На панели инструментов Рисование размещены только некоторые графические объекты – линия, стрелка, прямоугольник и эллипс.

Примечание

Дополнительные фигуры– это различные сложные стрелочки, элементы блок-схем и сложные фигуры. Они доступны в меню Автофигуры, принцип их вставки – тот же.

После вставки в документ Word готовая фигура будет выделена специальными символами в виде небольших кружков. Это графические маркеры, с помощью которых фигуру можно редактировать. Угловые, а также вертикальные и горизонтальные маркеры предназначены для изменения размера объекта. Для этого достаточно навести указатель мыши на соответствующий маркер и в тот момент, когда он примет вид двунаправленной стрелки, щелкнуть кнопкой и переместить границу объекта. Другой маркер – зеленый кружок, обычно расположенный над объектом, – предназначен для вращения фигуры. Вращение объекта выполняется так же, как и изменение его размера: вам нужно выделить маркер указателем и в момент превращения указателя в стрелку, направленную по кругу, повернуть фигуру.

Чтобы удалить фигуру, достаточно выделить ее и нажать клавишу Delete.

Примечание

Если в схеме встречаются одинаковые объекты, вы можете скопировать готовую фигуру в буфер обмена, а потом вставлять ее необходимое количество раз. Гораздо проще сделать это следующим образом: перед перемещением фигуры нажмите и удерживайте клавишу Ctrl– при этом будет создана копия графического объекта.

Обратите внимание, что при создании рисунков в Word вокруг них по умолчанию отображается полотно – отмеченная область, специально предназначенная для рисования фигур. Оно помогает перемещать объекты в рисунке. Все фигуры находятся в пределах полотна, поэтому их положение можно изменять одновременно. Сделать это можно точно так же, как и изменить размер отдельной фигуры: необходимо просто переместить угловые, вертикальные или горизонтальные маркеры полотна.

Сразу же после создания фигуры и появления полотна в окне редактора Word отобразится панель инструментов Полотно. С ее помощью можно выполнить некоторые действия, например увеличить размер полотна. Воспользовавшись кнопкой Изменение масштаба рисунка, вы можете равномерно изменить размер всех фигур, которые находятся внутри полотна. Кроме этого, на панели инструментов Полотно есть кнопка, с помощью которой можно установить обтекание полотна текстом.

Воспользовавшись панелью инструментов Рисование, можно также выполнить заливку выделенного графического объекта цветом. Кроме того, на данной панели есть кнопки для изменения толщины, цвета и типа линий, из которых состоит выделенный объект. Вы можете, например, изменить цвет линий на красный, при этом сделать их толще и выбрать штрихпунктирный тип линии. Если в вашем рисунке встречаются прямые линии и стрелки, то, кроме этих инструментов редактирования, доступны еще некоторые. Например, воспользовавшись кнопкой Меню «Стрелки», можно выбрать направление и тип стрелок (рис. 5.5).

Рис. 5.5. Выбор типа и направления стрелок в соответствующем меню

Специальные кнопки на панели инструментов Рисование предназначены для создания эффекта отбрасывания тени графическими объектами. Воспользовавшись кнопкой Меню «Объем», можно превратить плоскую фигуру в трехмерную.

Если у вас несколько объектов, можно изменить их расположение относительно друг друга. Для этого нажмите кнопку Рисование и в открывшемся меню выберите пункт Порядок. Переместить фигуру на первое место можно с помощью пункта На передний план, а разместить ее позади всех можно, выбрав На задний план. Пункты Переместить вперед и Переместить назад позволяют расположить фигуру перед или за соседней, то есть на один уровень выше или ниже (рис. 5.6).

Рис. 5.6. Это меню позволяет настраивать порядок расположения графических объектов

В некоторых случаях необходимо уменьшить созданную часть схемы, не уменьшая при этом размеры всего полотна, чтобы здесь же поместить другие графические объекты. Можно уменьшать вручную каждый графический объект, а можно поступить гораздо проще – одновременно изменить размер нескольких. Однако в первую очередь эти объекты нужно сгруппировать. Воспользовавшись кнопкой Выбор объектов, выделите нужные графические элементы на схеме. После этого выполните команду Рисование → Группировать. Вокруг сгруппированных объектов появятся маркеры, перемещая которые можно одновременно изменять размер всех объектов. Если вам необходимо работать с каждым из сгруппированных объектов отдельно, разгруппируйте их, воспользовавшись соответствующим пунктом меню Рисование.

После того как вы нарисовали графический объект, в него можно добавлять текст. Для этого необходимо щелкнуть правой кнопкой мыши на объекте и выбрать пункт Добавить текст. Текст, который добавляется внутрь графического объекта, можно, как и обычный, форматировать – изменять шрифт, тип выравнивания и промежутки между абзацами.

Воспользовавшись возможностью связи надписей, можно поместить текст в каскаде связанных надписей. Они удобны при вводе больших фрагментов текста. Если при вводе текста в первой из связанных надписей не будет хватать места, текст автоматически будет помещен во вторую, третью и т. д. Связать можно те надписи, которые уже размещены в рабочем поле. Для связывания одной надписи с другой, которая обязательно должна быть пустой, необходимо выбрать пункт Создать связь со следующей надписью в контекстном меню надписи, а после того как указатель мыши изменит вид, щелкнуть на новой, пустой, надписи.

Примечание

Для связанных надписей в контекстном меню появятся пункты Предыдущая надпись и Следующая надпись, позволяющие выделять соответствующую надпись.

При необходимости разорвать связь между надписями можно воспользоваться специальным пунктом контекстного меню.

5.2. Графический редактор Paint

Если вам нужно нарисовать какое-то изображение вручную и стандартных средств текстового редактора Word для этого недостаточно, то вы можете сделать это, используя специальную программу – графический редактор. Современные графические редакторы – это обычно мощные и сложные программы, умеющие делать очень многое: от создания рисунков до обработки фотографий. Небольшой графический редактор, обладающий, однако, всеми необходимыми возможностями для создания несложных рисунков, входит в состав операционной системы Windows ХР – это Microsoft Paint. Возможности Paint, на первый взгляд, мало отличаются от аналогичных, доступных в текстовом редакторе Word, но в целом эта программа функциональнее, в ней гораздо лучше реализованы инструменты удаления, поворота, заливки и особенно – рисования кривых и прямых линий.

Слева в окне редактора находится панель инструментов, снизу – панель цветов. В центре расположено рабочее поле, в котором создают и редактируют графические объекты (рис. 5.7).

Рис. 5.7. Окно редактора Paint

Перед рисованием любой фигуры в окне редактора сначала нужно выбрать на панели цветов необходимые цвета. При этом следует помнить, что вы можете задать как цвет изображения, так и цвет фона. Цвет элемента рисунка (например, прямоугольника) выбирают щелчком левой кнопкой мыши, цвет фона – правой. Слева от панели цветов отображаются выбранные цвета – фона и изображения. Принцип создания изображений в Paint такой же, как и в редакторе Word: необходимо выбрать инструмент и с его помощью нарисовать в рабочем поле нужный объект, удерживая нажатой левую кнопку мыши. В Paint можно использовать следующие инструменты: прямоугольник, эллипс, многоугольник, скругленный прямоугольник, линию и кривую. Для линий можно дополнительно задавать толщину.

После того как вы немного потренировались, можно создавать чистовой вариант рисунка. Для этого необходимо очистить рисунок, выполнив команду Рисунок → Очистить. В результате вы увидите чистый лист, окрашенный цветом, заданным для фона.

В созданный в редакторе Paint рисунок можно добавить текст. Для этого можно использовать инструмент Надпись. После того как вы укажете место на рисунке, где будет расположена будущая надпись, на экране появится панель инструментов для форматирования текста. Здесь можно задать размер и тип шрифта. Обратите внимание, что текст вводится цветом изображения.

В редакторе Paint доступна заливка, заливка распылением, а также рисование карандашом и кистью. Воспользовавшись инструментом Выделение, можно выделить нужный фрагмент и скопировать его, используя буфер обмена. Выделенная область может быть не только прямоугольной, но и произвольной формы.

Для удаления элементов рисунка можно воспользоваться инструментом Ластик, предварительно выбрав размер ластика. Используйте ластик большого размера, если вы собираетесь удалить большую часть изображения, а маленький подойдет для более филигранной работы.

Чтобы точно исправить рисунок, вы можете его увеличить. Для этого предназначен инструмент Масштаб, с помощью которого можно изменить масштаб выделенного фрагмента, выбрав коэффициент увеличения рисунка. Физически увеличить размер рисунка можно, выполнив команду Рисунок → Атрибуты. В появившемся окне (рис. 5.8) вы сможете задать размер рисунка по ширине и высоте. Здесь же можно сделать рисунок черно-белым.

Рис. 5.8. В окне Атрибуты можно изменить размер рисунка

В редакторе Paint можно поворачивать рисунок на указанный угол. Для этого служит команда Рисунок → Отразить/Повернуть.

Выполнив команду Файл → Предварительный просмотр, вы можете увидеть общий вид рисунка.

5.3. Элементарные операции в Photoshop

В предыдущем разделе вы познакомились с одним из самых простых графических редакторов – Paint. Однако его возможности не составляют и сотой доли функций других подобных программ. Одним из самых популярных на сегодняшний день графических редакторов является Photoshop. Ему посвящено множество книг, и рассказать обо всех возможностях этой программы в рамках данной книги, конечно же, невозможно. Остановимся только на некоторых, самых основных, функциях, которые могут пригодиться при написании дипломных и курсовых работ.

Изменение размера и масштаба изображения

После запуска программы открывается ее окно, в котором отображено несколько панелей и палитр (рис. 5.9). На основной палитре инструментов размещаются инструменты для создания и редактирования рисунков. Важной также является палитра, содержащая три вкладки – Color (Цвет), Swatches (Образцы) и Styles (Стили).

Рис. 5.9. Окно Photoshop

Photoshop поддерживает практически все типы графических файлов. Файловые операции в этой программе выполняются так же, как в других приложениях Windows, поэтому на них останавливаться не будем.

Примечание

Для открытия файла воспользуйтесь окном File Browser (Обозреватель), вызвать которое можно с помощью команды Window → File Browser (Окно →Обозреватель). В этом окне также выполняют предварительный просмотр файла, который необходимо открыть.

Для изменения масштаба изображения в Photoshop можно воспользоваться сочетаниями клавиш Ctrl++ или Ctrl+– либо ввести значение масштаба на палитре Navigator (Навигатор) (рис. 5.10). Кроме того, можно также воспользоваться специальным ползунком, расположенным на данной палитре.

Рис. 5.10. Панель Navigator (Навигатор)

Для изменения масштаба предназначен также инструмент Zoom (Масштаб). Этот инструмент позволяет увеличивать и уменьшать масштаб изображения, а также подгонять изображение под размеры окна.

Примечание

Использование палитры Navigator (Навигатор) позволяет оценить, как влияет на общий вид изображения редактирование его отдельных частей. Для этого необходимо задать сравнительно высокое значение масштаба. При этом на изображении на панели появится рамка, перемещая которую можно увидеть увеличенные фрагменты рисунка. Кроме того, увеличив фрагменты в рабочей области, вы можете отредактировать их и тут же увидеть изменения на общем плане изображения– на уменьшенной копии на палитре Navigator (Навигатор).

Программа Photoshop позволяет легко изменять размер как целых изображений, так и их отдельных фрагментов. При этом можно изменить либо размер самого изображения, либо холста, на котором это изображение размещено. В первом случае сам рисунок становится больше или меньше. Увеличение размеров холста приводит к увеличению площади рисунка, но не исходного изображения (другими словами, вокруг исходного изображения появляется дополнительное пространство). Это может оказаться полезным, когда вокруг рисунка необходимо создать свободное пространство, не изменяя собственно размеров, чтобы на свободных полях добавить дополнительные фрагменты, текст или выноски, а также поясняющие элементы для рисунка.

Изменить размер изображения можно, выполнив команду Image → Image Size (Изображение → Размер изображения) (рис. 5.11) и задав в появившемся окне размер в пикселах или сантиметрах. Обратите внимание на флажок Constrain Proportions (Сохранять пропорции) – его лучше оставить установленным, чтобы случайно не исказить рисунок.

Рис. 5.11. Изменение размеров рисунка

Изменив размер листа, вы получите дополнительное рабочее пространство вокруг изображения, оставив размеры самого рисунка прежними. Поскольку при увеличении размера холста полученное свободное пространство заливается текущим цветом фона, убедитесь в том, что выбран именно тот цвет, который вам необходим. Цвет фона и изображения можно задать, воспользовавшись соответствующими кнопками, расположенными в нижней части палитры инструментов.

Для изменения размера холста выполните команду Image → Canvas Size (Изображение → Размер холста) и в открывшемся окне (рис. 5.12) установите нужные параметры.

Рис. 5.12. В этом окне можно переместить изображение

Воспользовавшись кнопками раздела Anchor (Закрепить), вы сможете указать, в каком месте нового листа должно располагаться исходное изображение. Щелкните посередине, чтобы поместить изображение в центре нового листа. С помощью кнопок со стрелками можно сдвинуть изображение в любом направлении.

Помимо размеров изображения или листа, можно изменить также размеры выделенного объекта, например какого-то фрагмента рисунка. Для этого сначала выделите фрагмент изображения, размеры которого нужно изменить. Это можно сделать, например, с помощью инструмента Rectangular Marquee (Прямоугольное выделение) или Lasso (Лассо). Затем выполните команду Edit → Transform → Scale (Редактирование → Трансформирование → Размер). Вокруг выделенной области отобразится рамка. Изменить ее размеры можно, перетащив один из угловых маркеров. Если перетащить один из маркеров, расположенных по бокам рамки, можно растянуть выделенный объект по горизонтали или вертикали.

Примечание

Если необходимо изменить размеры выделенного объекта, сохранив при этом его пропорции, при перетаскивании маркеров удерживайте нажатой клавишу Shift.

Повернуть выделенный фрагмент можно, воспользовавшись другими пунктами меню Transform (Трансформирование). Здесь можно задать любое направление поворота, наклонить объект под любым углом или деформировать.

Примечание

После внесения любых изменений в исходное изображение с помощью пунктов меню Трансформирование на палитре инструментов редактора Photoshop появятся две кнопки, воспользовавшись которыми можно отменить трансформацию или зафиксировать ее.

При работе с готовыми рисунками часто возникает необходимость выделить только один элемент из целого. Например, у вас есть готовое изображение механизма, а использовать нужно только часть этого рисунка. Такое действие называется кадрированием изображения, то есть выделением кадра. На палитре инструментов присутствует инструмент Crop (Обрезка), позволяющий выделить из всего изображения нужный элемент. Для завершения кадрирования нажмите клавишу Enter.

Чтобы повернуть все изображение на произвольный угол, выполните команду Image → Rotate Canvas (Изображение → Повернуть холст). В появившемся меню можно задать один из стандартных углов поворота – 180 или 90° – или, выбрав пункт Arbitrary (Произвольный), установить величину угла поворота самостоятельно. Обратите внимание, что при этом с помощью переключателя необходимо задать направление, в котором нужно повернуть изображение: CW – по часовой стрелке, CCW – против часовой стрелки.

Работа со слоями

Если вы видели, как создают рисованные мультики, то вам не сложно будет представить себе, что такое слои. Слой – это воображаемая прозрачная «пленка», на которой можно рисовать. Слои можно двигать относительно друг друга. Они располагаются в строго определенном порядке, как бы «в стопке» – по мере «удаленности» от экрана монитора. Этим свойством можно пользоваться, заставляя одни объекты закрывать другие. Два слоя нельзя расположить на одном уровне, но можно как бы склеить в один – при этом объекты верхнего слоя перекроют то, что изображено на нижнем.

Документ, с которым мы работаем, используя слои, – это не одно изображение, а несколько наложенных друг на друга кадров, слоев. Иногда слои еще сравнивают с прозрачными листами кальки, на каждом из которых есть лишь часть изображения, а вместе они образуют рисунок.

Для управления слоями в Photoshop есть специальная палитра – Layers (Слои). Если она не отображается на экране, выполните команду главного меню Window → Layers (Окно → Слои) (рис. 5.13). На этой палитре в виде строк показаны все имеющиеся в изображении слои.

Рис. 5.13. Палитра Layers (Слои)

Сверху слева на этой палитре есть раскрывающийся список – режим наложения слоя. Если на вашем рисунке есть только один слой, то этот фильтр заблокирован (как, впрочем, и другие свойства слоя).

Слева в строке каждого слоя расположен значок в виде глаза – это своеобразный «флажок», отвечающий за видимость данного слоя на экране. Некоторые слои можно временно делать невидимыми, чтобы было удобно работать на других, расположенных под ними. Кстати, порядок видимости определяется снизу вверх, то есть верхний слой считается как бы ближе к наблюдателю, а нижний – наоборот, перекрывается всеми остальными слоями. Скрытые слои нельзя редактировать (если попытаться это сделать и выделить такой слой, то он автоматически станет видимым).

Ниже расположены кнопки блокировки. После нажатия, например, кнопки с изображением замка вы не сможете изменять или перемещать слой.

Для создания нового слоя предназначена специальная кнопка, расположенная в нижней части палитры. Здесь же размещена кнопка удаления слоя и некоторые другие. Все функции управления слоями собраны в соответствующем меню – Layer (Слой).

Переместить слой можно, перетащив его название в списке слоев на палитре Layers (Слои). Кроме того, для этого можно воспользоваться командой меню Layer → Arrange (Слой → Положение), после чего выбрать один из пунктов в зависимости от ситуации: Bring to Front (Самый верхний), Bring Forward (Сдвинуть вперед), Send Backward (Сдвинуть назад) или Send to Back (Самый нижний).

Каждое изменение в изображении, совершенное средствами программы, записывается на палитре History (История) (рис. 5.14). Данная палитра позволяет отменять последнее совершенное действие, а также последовательность действий. Для этого нужно щелкнуть кнопкой мыши на том действии, к которому вы хотите вернуться. При необходимости повторить выполненные действия требуется также щелкнуть на нужной позиции.

Рис. 5.14. Палитра History (История)

В Photoshop можно хранить промежуточные состояния изображения. Для этого предназначены так называемые снимки объекта. Создав снимок, вы можете отменять действия, выполненные над оригинальным изображением, добиваясь нужного состояния.

На палитре History (История) есть кнопка, позволяющая создать новый снимок. Воспользовавшись этой кнопкой, вы создадите снимок изображения, с которым сможете работать, отменяя или повторяя на палитре определенные действия, выполненные на рисунке.

Снимки изображений помогут решить проблему ограниченности функции сохранения выпол ненных действий: а палитре History (История) записываются только последние 20 действий.

Форматы графических файлов. Сжатие изображения

Работая с изображениями в Photoshop, можно хранить файл в одном из нескольких графических форматов. Наиболее популярными из них являются JPEG, TIFF и PSD.

JPEG – это формат, позволяющий создать минимальный по размерам файл с наименьшей потерей качества изображения. Поэтому этот формат получил большую популярность – он является стандартом для хранения изображений в Интернете и многих цифровых фотоаппаратах, снимки в формате JPEG принимаются на печать в лабораториях. Недостаток этого формата заключается в том, что при каждом сохранении изображение несколько искажается.

TIFF – формат, максимально точно передающий изначальное изображение. Он не компрессирует файл, поэтому последний занимает много места на жестком диске. Файлы этого типа – стандарт в полиграфии, где требуется четкая картинка с максимальным разрешением. При сохранении файла в формате TIFF с использованием схемы сжатия LZW его размеры уменьшаются настолько, насколько это возможно. Данная схема сжимает файл без потери данных, то есть в результате ее применения качество изображения не ухудшается.

PSD – это «родной» формат Adobe Photoshop. В нем сохраняется не только изображение, но и служебная информация программы (слои, из которых состоит документ, попавшие за границы фрагменты рисунка и т. д.). Используйте его для промежуточного сохранения работ, но для вставки изображения в документ Word сохраняйте файлы в других графических форматах.

Занимаясь обработкой изображений в Photoshop, вы вскоре заметите, что объем свободного пространство на жестком диске начал уменьшаться. Действительно, Photoshop создает файлы большого размера, причем очень быстро.

Вы можете уменьшить размер файлов одним из следующих способов:

• уменьшить разрешение и/или физические размеры изображения;

• уменьшить количество используемых цветов;

• использовать формат файлов со сжатием;

• использовать сжатие файлов после их сохранения.

Наиболее популярный способ уменьшения размера изображения – второй. Если вы не планируете распечатывать работу на цветном принтере, сохраните изображение в черно-белом виде. Таким образом вы сможете значительно уменьшить его размер. Для этого выполните команду Image → Mode → Grayscale (Изображение → Режим → Черно-белый).

Уменьшить количество цветов в изображении можно, выполнив команду Image → Mode (Изображение → Режим) и установив необходимый режим.

Работа с текстом

В случае применения Photoshop для обработки изображений при последующем использовании их в научной работе необходимо научиться добавлять к изображению текст – различные надписи и выноски, с помощью которых можно как минимум поместить подпись под изображением или вставить выноски-пояснения. Безусловно, поместить подпись можно и стандартными средствами редактора Word, но в этом случае при необходимости перемещения изображения ее придется перемещать отдельно. Более того, в Photoshop можно размещать текст непосредственно внутри изображения. При этом доступны все инструменты форматирования текста – можно задавать тип и размер шрифта, изменять междустрочный интервал, межсимвольные расстояния и кернинг. Текст может быть расположен вертикально, горизонтально, а также вдоль заранее заданного контура. Вы можете добавлять надписи, начиная с точки, на которой щелкнули кнопкой мыши при активном инструменте Text (Текст), или размещая их в пределах ограничительной рамки, полученной перетаскиванием указателя мыши также при активном инструменте Text (Текст).

Итак, для размещения надписи необходимо воспользоваться инструментом Text (Текст) (кнопка с заглавной буквой «Т»). При выборе данного инструмента на панели свойств вверху окна появятся кнопки для настройки основных параметров текста. С их помощью можно изменить шрифт, размер, способ выравнивания текста и т. д. На данной панели также размещена кнопка для выбора способа сглаживания шрифта. Сглаживание позволяет скрыть ступенчатую структуру надписей за счет частичного заполнения цветом отдельных пикселов, расположенных вдоль границ символов. Благодаря применению сглаживания внешний вид надписей, как правило, существенно улучшается, особенно если они набраны шрифтом малого размера.

Здесь же присутствует кнопка для отображения двух палитр – Character (Символ) и Paragraph (Абзац), предоставляющих в распоряжение пользователя дополнительные элементы управления (рис. 5.15).

Рис. 5.15. Параметры форматирования текста в Photoshop

Вкладка Character (Символ) позволяет задать элементы форматирования текста, а также установить междустрочный интервал и величину расстояния между символами.

Paragraph (Абзац) содержит параметры, с помощью которых можно установить способ отображения текстовых абзацев, в том числе выравнивание, отступы, интервалы и поля.

Кроме этого, на панели параметров при активном инструменте Text (Текст) присутствует кнопка для настройки расположения текста – с ее помощью можно задать его вертикальное или горизонтальное отображение.

Текст, вставленный в Photoshop, всегда помещается на отдельный слой. Все текстовые слои отображаются на палитре Layers (Слои) и обозначаются буквой Т. Они имеют названия, состоящие из первых слов текста, который в них содержится. Если вы хотите отредактировать текст, дважды щелкните на соответствующем слое на палитре Layers (Слои).

Воспользовавшись кнопкой Create warped text (Создать искаженный текст), можно изменить форму созданной в Photoshop надписи (рис. 5.16). По умолчанию надпись с текстом в Photoshop имеет форму прямоугольника. Настроив параметры в окне Warp Text (Искаженный текст), можно создать надпись другой формы, например в виде дуги или объемной арки. В этом окне доступно около десяти различных эффектов искажения. При этом после выбора каждого эффекта можно установить параметры искажения – выбрать направление (вертикальное или горизонтальное) и дополнительно указать величину искажения.

Рис. 5.16. Настройка искажения текста в Photoshop

Глава 6

Настройка принтера и распечатка документа

После того как вы закончили работу над текстом, вам предстоит еще одно, не менее важное, дело – его надо распечатать. Правильная технология печати избавит вас от многих проблем.

6.1. Предварительный просмотр

Перед печатью необходимо в первую очередь изучить общий вид документа. Ведь в процессе работы разделы могли «съехать», подписи оторваться от рисунков и таблиц, названия разделов – от основного текста. Сделать это можно, воспользовавшись кнопкой Предварительный просмотр панели инструментов либо аналогичным пунктом меню Файл. В результате документ будет отображен в специальном режиме – режиме просмотра, в котором вы сможете увидеть его общий вид, то есть увидите его именно таким, каким он будет представлен при распечатывании на бумаге (рис. 6.1).

Рис. 6.1. В режиме предварительного просмотра можно увидеть уменьшенную копию документа

Обратите внимание, что в этом режиме в окне редактора Word помещена дополнительная панель инструментов Просмотр, на которой расположены кнопки, позволяющие управлять режимом просмотра.

Режим предварительного просмотра нужен, чтобы можно было увидеть документ целиком. Это необходимо, например, тогда, когда требуется определить, как размещены элементы титульного листа, или узнать, не вышла ли на следующую страницу большая таблица или схема. В окне предварительного просмотра вы можете увеличить проблемные блоки документа, чтобы точнее определить, почему текст выглядит не так, как вам бы хотелось. Воспользовавшись кнопкой Увеличение, вы превратите указатель мыши в лупу, а щелкнув на странице документа, сможете таким образом увеличить ее.

Примечание

В режиме предварительного просмотра вы можете внести в документ необходимые правки. Для этого установите курсор в нужной строке, нажмите кнопку Увеличение. Когда указатель в виде лупы примет форму буквы I, внесите в документ необходимые изменения. Восстановить исходный масштаб изображения можно, повторно нажав кнопку Увеличение.

В окне предварительного просмотра можно также изменять масштаб отображения страниц документа. Вы можете вручную установить масштаб в одноименном поле, выбрав значение из списка или же задав его вручную. Кроме этого, можно задать количество страниц, отображаемых в режиме просмотра – для этого предназначена кнопка Несколько страниц. Воспользовавшись этой кнопкой, можно указать, какое количество страниц должно быть размещено в окне предварительного просмотра редактора Word, возможные значения – от двух до шести (рис. 6.2). Если вы хотите увидеть общий вид вашей страницы, вам пригодится кнопка Страница целиком; если вы не видите всех необходимых элементов страницы, можете воспользоваться кнопкой Во весь экран. Документ будет развернут на весь экран монитора, а лишние интерфейсные элементы – строки меню – исчезнут. Вернуться в обычный режим отображения можно будет с помощью появившейся кнопки Вернуть обычный режим.

Рис. 6.2. В режиме предварительного просмотра может отображаться несколько страниц

Иногда при создании документов Word, состоящих из нескольких страниц, на последней странице может остаться немного текста. Специальный инструмент Word – подгонка страниц – поможет изменить форматирование документа таким образом, чтобы текст представлял собой более-менее полные страницы. Заметьте, что эта функция доступна только в режиме предварительного просмотра. Для этого предназначена кнопка Подгонка страниц. Правда, при этом редактор Word уменьшает размеры всех шрифтов, используемых в документе. Если ваша работа должна иметь определенные параметры форматирования, применять этот инструмент редактора Word не рекомендуется.

Вернуться из режима предварительного просмотра в обычный режим можно, воспользовавшись кнопкой Закрыть, расположенной на панели инструментов Просмотр.

6.2. Настройка принтера и печать

Количество производителей и моделей принтеров очень велико. При использовании каждой модели окно настройки принтера принимает свой вид. В рамках этой книги невозможно детально описать настройку конкретных принтеров, поэтому поговорим об общих принципах работы принтеров и некоторых секретах печати документов.

Перед началом распечатывания убедитесь в некоторых, на первый взгляд, элементарных вещах, о которых часто забывают пользователи.

В первую очередь, проверьте, включен ли принтер, подсоединен ли он к компьютеру и находится ли в рабочем режиме. Последнее можно определить по специальному индикатору, размещенному на панели управления принтера. Индикатор должен гореть, но ни в коем случае не мигать. Не забудьте заправить в принтер бумагу.

Для печати документа необходимо выполнить команду Файл → Печать. На экране появится окно Печать, в котором следует настроить соответствующие параметры.

Примечание

Запустить печать документа можно также с помощью кнопки Печать, расположенной на панели инструментов Стандартная. В этом случае документ будет отправлен на печать с настройками, заданными по умолчанию, то есть будет распечатана одна копия всех страниц документа на используемом по умолчанию принтере.

Одним из самых важных параметров является имя принтера, на котором вы будете распечатывать документ. Увидеть его можно в поле имя, расположенном в верхней части окна Печать. Убедитесь в том, что выбран именно тот принтер, который готов к печати. Увидеть список всех установленных в системе принтеров, а также изменить активный принтер можно, раскрыв этот список (рис. 6.3).

Рис. 6.3. Настройка параметров печати доступна в окне Печать

В окне Печать можно задать различные параметры печати. Наиболее часто используемые параметры устанавливают в области Страницы. Здесь с помощью переключателя вы можете выбрать, распечатывать все страницы документа (положение все) либо самостоятельно установить, что же именно следует распечатать. Положение переключателя текущая означает, что будет напечатана та страница, на которой установлен курсор. Если же вы хотите распечатать страницы с определенными номерами или в определенном диапазоне (например, с 5 по 10), установите переключатель в положение Номера. В соответствующей строке можно задать номера страниц для печати, отделяя значения запятой. Запись вида 3–7 означает печать диапазона страниц – с третьей по седьмую.

Не рекомендуется сразу отправлять на печать всю работу, лучше распечатывать документ небольшими блоками, по несколько страниц. Ведь просмотрев напечатанное, вы можете вдруг обнаружить, что что-то пропустили или забыли вставить. Вам придется подкорректировать работу и распечатать ее вновь. Если вы запустили печать не всех страниц, у вас останется меньше бумажного мусора. Существует еще одна причина, по которой не рекомендуется распечатывать сразу весь документ, особенно если он большой по размеру, – в этом случае печать будет происходить медленнее, так как компьютеру и принтеру доведется обмениваться между собой большими объемами данных.

Примечание

Установив переключатель в положение печать в файл, вы сможете сохранить распечатываемые страницы в отдельном файле. Эта функция полезна, когда необходимо распечатывать документ на другом принтере.

В окне Печать доступны также следующие параметры.

• В раскрывающемся списке Включить задают страницы выбранного раздела документа, которые будут напечатаны. Здесь можно выбрать одно из трех значений: Все страницы диапазона, Нечетные страницы или Четные страницы. Последние два пункта необходимо использовать, если вы распечатываете документ с двух сторон: тогда будет удобно распечатать сначала нечетные страницы, а потом, на обратной стороне, четные.

• С помощью раскрывающегося списка Напечатать определяют раздел документа, который будет напечатан. При этом можно распечатать документ, сведения о нем, стили, исправления и элементы автотекста.

• Для печати нескольких экземпляров документа предназначена область Копии. Здесь вы можете задать количество копий, которое необходимо распечатать. Установив флажок разобрать по копиям, вы сможете задать печать копий в определенном порядке – сначала будут распечатаны все первые страницы, потом – все вторые и т. д.

• В некоторых случаях необходимо при печати разместить несколько страниц на одной. Например, с целью экономии бумаги вы таким образом можете распечатать черновик для подготовки к защите работы. Для настройки соответствующих параметров следует воспользоваться раскрывающимся списком число страниц на листе. По умолчанию здесь выбрано значение 1 страница, но вы можете установить любое другое.

После настройки всех параметров нажмите кнопку ОК для запуска печати.

Примечание

Не пугайтесь, если сразу после подтверждения печати ничего не будет происходить. Если файл, отправленный на печать, большой или принтер находится в локальной сети, то для начала процесса понадобится некоторое время.

Доступ к дополнительным настройкам, касающимся работы принтера, можно получить, воспользовавшись кнопкой Свойства окна Печать.

Глава 7

Быстрый набор текста

7.1. «Слепой» метод печати

Одной из главных причин малоэффективной работы за компьютером является неумение обращаться с клавиатурой. Даже овладев операционной системой и текстовым редактором, многие люди продолжают медленно, «одним пальцем» набирать тексты. К сожалению, на сегодняшний день еще не придумано более быстрого способа ввода данных в компьютер, чем старый добрый клавиатурный метод. Поэтому способность быстро набирать текст и сейчас является требованием времени. Конечно, более-менее опытный пользователь со временем запоминает расположение клавиш, да и скорость ввода данных со временем возрастает. Однако часто даже у пользователя со стажем эффективность набора невелика, так как задействованы не все пальцы и руки лежат неверно. Часто руками совершают лишние движения, в результате чего возникает боль в суставах.

Значительно улучшить скорость набора можно, освоив десятипальцевый «слепой» метод печати. Человек, овладевший этим методом, не только набирает текст гораздо быстрее, чем другие пользователи. При этом он не смотрит на клавиатуру, так как помнит расположение клавиш наизусть, и использует для набора текста все десять пальцев. Этот способ набора предусматривает освоение правильной постановки рук, что позволяет избежать усталости в кистях и локтях и предотвращает профессиональные заболевания, связанные с работой за компьютером.

Примечание

Метод «слепой» печати возник еще во времена печатных машинок. До 1882 года никто не задумывался об увеличении эффективности набора текста. Только в конце XIX века госпожа Л. В. Лонгли (L. V. Longley), директор школы для стенографисток города Цинциннати, придумала десятипальцевый метод печати и решила учить ему своих студенток. Вскоре после этого профессиональный наборщик Фрэнк МакГуррин (Frank McGurrin) решил, что неплохо было бы вообще не смотреть на клавиатуру при наборе. Так десятипальцевый метод стал еще и «слепым». Научные основы в эту методику принесла работа Каспаса Ван Сэнта (Cuspus Van Sant). Ван Сэнт установил окончательные и универсальные правила «слепого» набора. Прежде всего, Ван Сэнт посчитал, что каждой клавише нужно поставить в соответствие только один палец. При этом каждый палец отвечал за три клавиши– одна вертикальная линия на клавиатуре, а указательным, как наиболее сильным, была доверена работа посложнее: каждому из них поручалось по две линии. Именно работа Ван Сэнта окончательно сформировала современный десятипальцевый «слепой» метод печати.

Таким образом, идея десятипальцевого метода набора заключается в правильном расположении рук на клавиатуре, в результате чего за каждым пальцем закрепляются определенные клавиши. Поэтому после освоения этого метода текст набирается гораздо быстрее: в процессе задействованы все пальцы, кроме того, руки «помнят» расположение клавиш на клавиатуре.

Владение методом быстрого набора достаточно сильно повышает скорость работы не только с текстом, но и с компьютером в целом, что значительно экономит время. Ведь тот, кто быстро набирает текст, задумывается только о его смысле, в результате чего подготовленный материал получается гораздо лучшим и содержит меньше смысловых ошибок и тавтологии.

В Книге рекордов Гиннесса, российской Книге феноменальных достижений человека «Диво», а также в других подобных изданиях зафиксирован рекорд по скорости печати на клавиатуре компьютера – 12 знаков в секунду без ошибок. Такой рекорд установил Михаил Шестов – человек, разработавший и испытавший на себе систему обучения и работы на клавишных аппаратах и впоследствии перенесший ее на изучение иностранных языков. Понятно, чтобы добиться такой скорости, нужно много тренироваться, но, зная этот результат, вы можете оценить тот уровень, к которому стоит стремиться.

7.2. Клавиатурные тренажеры

Чтобы научиться свободно владеть клавиатурой и набирать текст, используя «слепой» десятипальцевый метод печати, особый дар не нужен. Необходима только усидчивость, обучение и постоянная тренировка. Научиться быстрому набору текстов можно с помощью специальных программ – клавиатурных тренажеров. Такие программы часто используют синтез игры и упражнений, базирующийся на серьезных научных методиках обучения быстрому набору. Поработав с клавиатурными тренажерами хотя бы немного, через некоторое время вы будете приятно удивлены собственным успехам.

Клавиатурные тренажеры позволят вам не только выучить расположение клавиш, что уже само по себе полезно, – с помощью этих программ вы научитесь правильно размещать руки, а это значительно ускорит вашу печать. Кроме этого, «слепой» метод печати, которому обучают современные клавиатурные тренажеры, позволяет читать бумажный оригинал и одновременно, не глядя на клавиатуру, печатать текст.

Клавиатурный тренажер – это обучающая программа. Поэтому, выбирая программу для себя, следует обращать особое внимание на то, каким образом в ней организовано обучение.

Клавиатурные тренажеры рассчитаны на самостоятельное обучение, поэтому в программу должны быть включены методические указания по организации работы. Ведь чтобы научиться быстрому набору, необходимо не только знать расположение клавиш. Здесь важна и правильная постановка рук, и даже верное размещение клавиатуры на столе.

Важным элементом в обучении компьютерной машинописи является содержание упражнений, то есть тот текст, который тренажеры предлагают при обучении набору. Чтобы отработать все возможные сочетания букв и знаков, из чего собственно состоит процесс набора, необходимо подавать их от простого (одной буквы, двух букв, простых слов) к сложному. Важно, чтобы в упражнениях, предлагаемых тренажером, присутствовали не только буквы, но и цифры, специальные знаки, а также использовались управляющие клавиши, как, например, Пробел, Caps Lock, Alt, Ctrl.

He менее важной в любом обучении является работа над ошибками. Если не отработать как следует те сочетания, в которых сделано наибольшее количество ошибок, существует вероятность, что они так и останутся неисправленными в будущем. Самый простой способ решения этой проблемы – не переходить к следующему шагу без полного освоения предыдущего. Некоторые тренажеры предлагают повторять набор одного и того же текста до тех пор, пока пользователь не наберет определенное количество баллов (то есть не научится работать с текстом без ошибок).

Соло на клавиатуре

Программа Соло на клавиатуре (http://www.1001.vdv.ru) – бесспорный лидер среди клавиатурных тренажеров. Она была создана по авторской методике известного психолога, журналиста, преподавателя факультета журналистики МГУ Владимира Владимировича Шахиджаняна.

Основным отличием этой программы от аналогов является сугубо научный подход к построению уроков быстрого набора.

После запуска программы пользователь должен зарегистрироваться и только после этого приступать к работе. Список уроков размещен в окне программы, которое вы увидите после ввода имени пользователя. В нижней части экрана размещены кнопки навигации, с их помощью можно переходить от одного урока к другому. В Соло на клавиатуре они состоят из нескольких частей, в каждую из которых входит теоретический материал. Его необходимо прочесть, и только после этого приступать к выполнению задания. Переход к следующему уроку будет возможно только в том случае, если верно выполнен предыдущий. Для каждого урока установлено максимальное количество ошибок: если пользователь превысит это значение, урок придется начинать заново. Упражнения не выделены в отдельный раздел, вам надо будет внимательно прочитать текст, чтобы найти соответствующую ссылку. Текст, которым дополнен курс, очень интересен, он содержит много шуток и разной любопытной и полезной информации.

Началу обучения предшествует вступительный экзамен, в результате которого пользователь сможет оценить уровень скорости своей печати на клавиатуре (рис. 7.1). Работая с программой, можно освоить набор текстов при русской и английской раскладках клавиатуры, а также научиться печатать транслитом. Во время выполнения задания в окне программы отображается скорость набора, а результат заносится в личное дело пользователя. Воспользовавшись кнопкой Статистика, можно отобразить на экране полную статистическую информацию, касающуюся выполнения упражнений и скорости набора. Полная статистика для каждого ученика содержит не только скорость набора, но и время, потраченное на выполнение заданий, количество ошибок, набранных символов, а также полученные оценки (их выставляет программа). При этом можно посмотреть как сводные данные, так и подробную информацию по каждому заданию отдельно. Кроме общей статистики, в окне программы можно просмотреть статистику по дням и по упражнениям. Для этого предназначены соответствующие кнопки.

В настройках Соло на клавиатуре можно изменить размер окна программы, включить или выключить звук, сопровождающий нажатие клавиш, и изменить шрифт, которым отображается текст.

Бесплатно пользователям программы предлагаются всего сорок уроков, но даже их достаточно, чтобы значительно увеличить скорость набора текстов. Всего же в курс входит сто уроков.

Рис. 7.1. Окно программы Соло на клавиатуре

Baby Туре

Baby Туре (http://www.doka.ru) – один из первых клавиатурных тренажеров, давно завоевавший популярность среди пользователей. Автором программы является компания «ДОКА Медиа». Бегающий от монстров колобок, которого нужно спасать, набирая текст, – герой клавиатурного тренажера Baby Туре. С помощью этой программы вы сможете превратить урок компьютерной машинописи в увлекательную игру. Программа не требует инсталляции. Запустив демонстрационный режим работы, вы сможете посмотреть на правильное расположение рук на клавиатуре и увидеть правильные движения пальцев при наборе каждого символа.

Нельзя не отметить, что Baby Туре поддерживает довольно много языков: пользователям предлагается сразу шесть вариантов раскладки, кроме этого, есть возможность выбирать типы клавиатур с различной формой клавиши Enter. В настройках программы можно задавать звуковое сопровождение набираемого текста. К недостаткам программы следует отнести отсутствие четкой статистики: оценить свою работу в Baby Туре можно только по количеству правильно напечатанных символов.

Bombina

Bombina (http://www.bombina.com) – это клавиатурный тренажер, выполненный на основе технологии Flash, с приятным интерфейсом и разнообразными возможностями. Автором программы является А. Ведерников.

Для прохождения курса, предложенного пользователю, нужно выполнить 12 упражнений. Программа позволяет тренировать скорость набора на русской и английской раскладках клавиатуры.

Программа обладает удобным интерфейсом, который легко настроить по своему вкусу (рис. 7.2). Для начала работы предназначена кнопка учебный курс, после нажатия которой необходимо выбрать номер упражнения. На экране появится бегущая строка с буквами или текстом, который нужно набирать. Если вы справляетесь со своей задачей, строка продвигается, а неправильно напечатанные символы добавляются в конец строки. При этом на клавишах клавиатуры, изображенной на экране, подсвечиваются нужные символы. Упражнения в Bombina сопровождаются объяснением: здесь детально описано, как правильно расположить руки, чтобы добиться максимального эффекта.

Рис. 7.2. Удобный интерфейс Bombina делает работу с программой особенно приятной

Доступно звуковое сопровождение нажатия клавиш, кроме того, ошибки можно отслеживать по красным буквам, появляющимся над текстом. Наблюдать за выполнением упражнений можно также по часам, расположенным в верхней части экрана.

Каждый правильно набранный символ добавляет один балл к общей сумме, а каждая ошибка отнимает пять баллов. Помощник, который контролирует выполнение задания, добежит до конца, когда в сумме будет набрано 100 баллов.

Для дополнительных настроек и функций программы предназначена кнопка, расположенная в правом нижнем углу окна Bombina. Здесь, как и в предыдущей программе, доступна статистика набора текста, но, кроме общей информации о количестве ошибок, в Bombina можно самим просмотреть ошибки, которые возникли при наборе.

Пользователи Bombina могут выбрать любое упражнение из предложенного набора. Это достаточно удобно для тех, кому не надо начинать обучение «с нуля».

Настройки программы позволяют модифицировать ее внешний вид произвольным образом. Если вам надоела стандартная клавиатура, вы можете изменить ее, выбрав, например, клавиши в виде кружочков. Более того, Bombina предлагает раскрасить их таким образом, чтобы каждому блоку клавиш, закрепленному за определенным пальцем руки, соответствовал свой цвет. Это удобное решение, позволяющее использовать цветовое восприятие для запоминания расположения клавиш.

Кроме этого, можно настроить скорость появления букв (которая, кстати, не зависит от номера урока), а также выбрать используемые для тренировки тексты. Вы можете набирать рубайи Омара Хайяма, пародии Александра Иванова или отрывки из «Евгения Онегина» – все в ваших руках. Кроме этого, программа позволяет подключить к существующим упражнениям собственные тексты. Сделать это можно, скопировав нужный фрагмент в папку установленной программы через буфер обмена.

7.3. Программы автоматического переключения раскладки клавиатуры (Punto Switcher)

Еще одним средством, которое поможет значительно ускорить набор, являются программы автоматического переключения клавиатурных раскладок. Если в вашем тексте встречаются и русские, и английские символы, то наверняка вы сталкивались с ситуацией, когда набирали текст, забыв переключить раскладку. В итоге, например, вместо «вступление» получалось «dcnegktybt». Хорошо, если в таком случае вы вовремя заметите оплошность. Однако если таким образом набрать несколько строк, придется тратить время и все печатать заново. Особенно часто такая проблема возникает у тех, кто набирает быстро.

Чтобы подобная проблема не возникала, следует использовать специальные программы автоматического переключения раскладок клавиатуры. Наиболее популярной программой этого типа является Punto Switcher (http://punto.ru).

В основе программы лежит следующая идея: в любом языке существует ограниченный набор допустимых сочетаний букв. Например, в русском языке нет слов, начинающихся с мягкого знака. Поэтому если пользователь при включенной русской раскладке начинает набирать слово, которое начинается с мягкого знака, то сразу понятно, что это ошибка. В этом случае Punto Switcher автоматически переключит клавиатуру на нужную раскладку. Однако функции программы этим не ограничиваются. Возможности Punto Switcher смело позволяют назвать ее мощным инструментом, значительно упрощающим работу с текстами. Поэтому советую детальнее познакомиться с тем, что умеет делать Punto Switcher.

Программа Punto Switcher является резидентной, то есть постоянно находится в оперативной памяти компьютера. После ее установки и запуска в области уведомлений появится специальный значок (рис. 7.3), напоминающий значок активного алфавита. Щелчок правой кнопкой мыши на нем отобразит меню работы с программой, в котором можно изменить настройки и выполнить ряд других действий.

Рис. 7.3. Управление работой Punto Switcher с помощью контекстного меню

Для каждого события значок программы принимает определенный цвет. Индикатор имеет серый фон, когда Punto Switcher выключен, в обычном состоянии программы он синий. Красный цвет сигнализирует о возможной опечатке. Кстати, индикатор может находиться не только в области уведомлений – его можно поместить куда угодно. Для этого в настройках программы предназначен параметр Вывести плавающий индикатор. Плавающий индикатор может быть закреплен в любой точке экрана, для этого необходимо щелкнуть на нем правой кнопкой мыши и нажать кнопку Закрепить индикатор.

Во время работы программа «озвучивает» клавиатуру, то есть нажатие клавиш сопровождается характерным звуком. Punto Switcher позволяет присвоить разные звуки разным раскладкам клавиатуры, поэтому со временем пользователь сможет различать на слух, какая именно раскладка активна в данный момент. Кроме этого, Punto Switcher сообщает специальным звуком

о возможных опечатках. Правильный вариант программа вам не подскажет, но вы сможете на слух определить, что допустили ошибку. Установка и отмена звуковой реакции возможна с помощью пункта Разрешить звуки главного меню программы.

В некоторых случаях использовать Punto Switcher не рекомендуется, например при наборе паролей, которые не должны представлять собой читабельное, значащее сочетание символов. Чтобы в этом случае программа принудительно не переключила вашу клавиатурную раскладку, вы можете временно отключить ее работу. Для этого предназначен пункт Выключить.

Однако даже Punto Switcher может иногда ошибаться, например если вы вводите некое экзотическое имя или название, а особенно часто – если вы вдруг начали набирать текст транслитом. В этом случае программа позволяет отменить конвертацию текста. Для этого нажмите на клавиатуре клавишу Pause/Break, после чего слово, которое было случайным образом переведено в другую раскладку, будет выглядеть, как было набрано изначально.

Задать конвертацию текста из одной раскладки в другую можно в принудительном порядке. Для этого вам нужно выделить ту часть текста, которую необходимо конвертировать, и нажать сочетание клавиш Shift+Pause/Break. Программа позволяет установить последствия случайного нажатия клавиши Caps Lock (если вы набрали слово «пРИВЕТ», то оно будет заменено словом «Привет»), для чего предназначено сочетание клавиш Alt+Pause/Break. Дополнительной возможностью программы является исправление двух прописных букв в начале слова – при наборе такое слово, в том числе и в другой раскладке, будет автоматически заменено правильным. Еще одна особенность Punto Switcher заключается в проведении транслитерации выделенного текста (замене символов кириллицы символами латинского алфавита). Для выполнения этого действия необходимо воспользоваться сочетанием клавиш Alt+Scroll Lock. В результате этого, например, слово «Привет» будет выглядеть как «Privet». Правда, следует заметить, что в обратную сторону транслитерация не работает.

Среди возможностей программы особого внимания заслуживает функция быстрой вставки. Используя ее, можно значительно упростить вставку в текст часто повторяющихся элементов.

В список быстрой вставки вы можете внести свою фамилию или слова, которые часто встречаются в вашей работе (например, список таких слов может иметь следующий вид: «экономика», «маркетинговый», «рынок», «моделирование», «функция»).

Для создания списка быстрой вставки необходимо щелкнуть правой кнопкой мыши на значке программы, расположенном в области уведомлений, и выбрать пункт Список быстрой вставки, а затем воспользоваться ссылкой Редактировать список. В появившемся окне (рис. 7.4) нажмите кнопку Добавить и задайте два элемента: краткое сочетание и полное слово (например, укажите, что сочетание «эк» будет соответствовать слову «экономика», а «ин» – слову «инструмент»). Теперь при наборе текста вы можете использовать краткие сочетания вместо полных слов. После ввода такого сочетания программа во всплывающей подсказке рядом с курсором предложит вам слово для замены. Нажав клавишу Enter, вы выполните эту замену, то есть в тексте вместо краткого сочетания появится полное слово. Эта функция очень похожа на автозамену в редакторе Word, однако возможности Punto Switcher распространяются и на другие программы.

Рис. 7.4. Создание списка замены сокращений полными словами

Воспользовавшись словарем Punto Switcher, можно сформировать правила для переключения клавиатуры или, наоборот, исключения, которые не следует обрабатывать с помощью программы. Отобразить окно настройки исключений можно, воспользовавшись пунктом Слова-исключения меню программы. В этом окне задают сочетания, которые программа должна пропускать, а также указывают дополнительные параметры: например, вводимое слово должно содержать заданное сочетание, начинаться или оканчиваться им. Для формирования более сложных правил необходимо воспользоваться кнопкой Добавить и создать в появившемся окне нужные правила.

Кроме этого, на вкладке Общие можно отключить исправление аббревиатур – эта возможность может пригодиться, если вы часто вводите слова-аббревиатуры или сокращения и Punto Switcher попусту переключает раскладку.

Функция под названием Дневник (рис. 7.5) записывает все нажатые клавиши в специальный файл. При этом доступен флажок Не сохранять в дневнике записи, которые содержат менее, предназначенный для фильтрации содержимого дневника. Если строка записи содержит количество слов меньше указанного, она не будет внесена в дневник. Этот же параметр может предотвратить нежелательную запись паролей.

Рис. 7.5. Инструмент Дневник позволяет фиксировать все нажатия клавиш

Примечание

«Лишняя», на первый взгляд, функция дневника выручит вас при сбое в работе текстового редактора– весь набранный, но не сохраненный текст можно будет восстановить из дневника Punto Switcher.

Кроме этого, действие Punto Switcher может распространяться на содержимое буфера обмена. Например, программа позволяет изменить раскладку или транслитерировать фрагмент текста, сохраненный в буфере. Для этого предназначен пункт Буфер обмена главного меню Punto Switcher.

Все перечисленные параметры, как и целый ряд других, становятся доступны при выборе пункта Параметры главного меню программы. Здесь можно задать общие настройки, например запуск программы при старте операционной системы, изменение цвета значка Punto Switcher. На вкладке Общие можно выбрать клавишу или сочетание клавиш для переключения клавиатурной раскладки. Кроме этого, здесь можно закрепить клавишу за каждой доступной раскладкой. В разделе Горячие клавиши можно установить сочетания клавиш для разных действий, выполняемых программой, а раздел Звуки позволяет настроить звуковое сопровождение. Еще один интересный раздел – Устранение проблем, в нем вы можете выбрать клавишу, в результате нажатия которой программа не будет автоматически переключать раскладки.

Если Punto Switcher по умолчанию не запускается при старте операционной системы, вы можете сформировать список приложений, с запуском которых она будет автоматически активизироваться. Когда одна из таких программ станет активной, Punto Switcher также включится. Сформировать этот список можно в окне настройки параметров программы (пункт Параметры главного меню).

Примечание

Целый ряд функций, предоставляемых Punto Switcher, доступен также и в Word. Например, с помощью автозамены можно заменять краткое написание слова полным или исправлять опечатки, связанные с неправильным использованием большой буквы. Настраивают эти функции в окне Параметры автозамены, открыть которое можно, воспользовавшись соответствующим пунктом меню Сервис.

Глава 8

Сканирование, распознавание и конвертирование с помощью ABBYY FineReader

В процессе написания работы вам наверняка будут встречаться тексты или рисунки из книг и журнальных статей, которые вам захочется поместить в свой документ. Если вы планируете использовать фрагмент, то его можно набрать повторно. Однако если вам нужны несколько страниц, гораздо лучше прибегнуть к другим способам работы с печатным текстом. Если у вас или у кого-то из ваших друзей есть сканер, можно сканировать нужный фрагмент, а затем вставить его в документ.

Процесс преобразования текста из бумажного вида в электронный состоит из нескольких частей. Первый этап – это сканирование документа. Однако если превращение бумажной картинки в электронную завершается на этапе сканирования, то превращение текста в электронный на этом этапе только начинается. В результате сканирования и фотографии, и текста будет получен графический файл.

Если вы захотите изменить полученный текст либо использовать только его часть, сделать это будет очень сложно. Дело в том, что графический файл представляет собой набор точек разных цветов, а текстовый файл – это набор символов. Чтобы в процессе сканирования получить текстовый документ, состоящий из символов, графический файл необходимо каким-то образом преобразовать в текстовый. Сделать это можно с помощью специальных приложений, называемых OCR-программами (OCR расшифровывается как Optical Character Recognition – оптическое распознавание символов).

Современные OCR-системы умеют распознавать печатный, а в некоторых случаях и рукописный текст на многих языках, могут сохранять полученный результат в удобном формате (например, в формате Word), исправлять погрешности сканирования, а также отделять текст от изображения. Наиболее популярными на сегодняшний день OCR-системами являются FineReader (http:// www.abbyy.com) и Cunei Form (http://www.cognitive.ru).

Системы распознавания текстов у опытных пользователей компьютеров ассоциируются в первую очередь с названием FineReader. Действительно, продукт фирмы ABBYY Software удобен, обеспечивает высокое качество распознавания, «понимает» около 200 языков и умеет различать даже листинги программ, написанные на некоторых языках программирования (например, Basic, C/C++, Java, Pascal).

В этой главе детально рассмотрим, как можно превратить бумажный текст в электронный с помощью программы FineReader (рис. 8.1).

Рис. 8.1. Окно программы FineReader

Процесс сканирования в FineReader осуществляется двумя способами. Вы можете воспользоваться услугами Мастера Scan&Read, с помощью которого пройдете все четыре этапа преобразования документа бумажного вида в электронный (сканирование, распознавание, проверка и сохранение). Второй вариант – вручную пройти все эти шаги, выбирая соответствующие пункты меню либо используя кнопки панели инструментов.

После запуска FineReader и выбора режима работы программы (с помощью мастера или вручную) необходимо установить в сканер печатный документ. Для запуска процесса сканирования нажмите кнопку Сканировать либо выполните команду Файл → Сканировать изображение.

После выбора способа сканирования откроется окно, в котором можно выполнить предварительный просмотр и установить необходимые параметры (рис. 8.2). Это окно для разных типов сканера имеет разный вид, но все же основные его параметры одинаковы. Расскажу о наиболее общих параметрах сканирования на примере использования сканера Mustek 1200 UB Plus.

Рис. 8.2. Настройка параметров сканирования

Обратите внимание на то, как вы размещаете источник в сканере. Постарайтесь добиться, чтобы книга или журнал лежали как можно ровнее, ведь если текст расположить неровно, он будет распознан неправильно и вам придется вручную исправлять много ошибок.

После того как вы указали параметры сканирования, можно выполнить предварительный просмотр страницы. Для этого необходимо нажать кнопку Preview (Предварительный просмотр). На этом этапе вы сможете увидеть, верно ли установлена страница в сканер, захватывает ли область сканирования весь текст или какая-то его часть остается за пределами. Затем вы можете поправить страницу в сканирующем устройстве, только потом не забудьте повторно предварительно ее просмотреть.

В левой части окна сканирования размещены вкладки и поля для настройки параметров. В списке Scan Mode (Режим сканирования) можно выбрать режим сканирования. Существует три варианта: цветной режим (Color (24 bit)), в оттенках серого (Gray) или сканирование текста (Lineart). Если вы собираетесь сканировать фотографии или изображение, советую выбрать первый или второй режим. Третий вариант идеально подходит для сканирования текста. Безусловно, вы можете задать цветной режим и при сканировании книги, но следует знать, что в этом случае результирующий файл будет занимать гораздо больше места, чем при сканировании в других режимах.

В списке Scan Size (Размер сканирования) вы можете установить размер окна сканирования. По умолчанию предлагается значение Custom (Обычный), то есть совпадающий с размером листа в сканере. Однако, чтобы ускорить процедуру сканирования, особенно для тех документов, которые сравнительно невелики, вы можете выбрать другие значения этого параметра, например А4 (размер стандартного листа бумаги), В5 или Letter (Письмо).

Следующий параметр – Resolution (Разрешение) – очень важен для результата сканирования. Разрешение измеряется в dpi (dots per inch, точек на дюйм). Эта величина характеризует, насколько качественным будет результат сканирования – полученное изображение. Чем выше разрешение, тем лучше будет выглядеть картинка. В то же время большие значения этого параметра говорят также о том, что полученный графический файл будет очень большой. Поэтому разрешение нужно выбирать рационально.

В параметрах сканирования можно выбрать различные значения dpi – от самого маленького (50) до огромного (19200). Существуют некоторые правила выбора dpi, руководствуясь которыми, вы получите наиболее оптимальный результат. Для сканирования текстов со средним размером шрифта установите 300 dpi. Для текстов, набранных мелким шрифтом (менее 9 пт), лучше использовать 400–600 dpi. Картинки, отсканированные с разрешением меньше 600 dpi, могут получиться недостаточно четкими.

Собственно, это разрешение подойдет для черно-белых изображений. Если вы хотите получить качественный цветной рисунок, в этом случае величину разрешения стоит увеличить хотя бы до 900 dpi.

Область Output (Вывод) позволяет настроить параметры вывода сканирования, то есть параметры отображения результата сканирования на листе бумаги. Например, в поле Scaling (Масштабирование) указывают масштаб готового документа. Изменить установленное по умолчанию значение вы можете двумя способами: ввести вручную необходимую величину в поле Scaling (Масштабирование) или переместить бегунок рядом с ним.

В полях Width (Ширина) и Height (Высота) можно указать размеры полученного изображения – ширину и высоту соответственно. Список рядом позволяет задать единицы измерения: Inches (Дюймы), СМ (Сантиметры) или Pixels (точки). Обратите внимание: в области Image Size (Размер изображения) указано, каков будет размер полученного изображения в килобайтах.

В этом же окне вы можете сохранить настройки в INI-файле, для этого предназначена кнопка Save (Сохранить). Если у вас раньше были сохранены настройки, открыть их можно с помощью кнопки Load (Загрузить).

Возможно, в некоторых случаях вам нужно будет отсканировать не всю страницу, а только часть. Для этого выделите нужную область сканирования. Воспользуйтесь кнопкой Cropping Tool (Обрезка), после чего измените размеры прямоугольника таким образом, чтобы был выделен только нужный вам фрагмент.

После того как вы убедились, что страница расположена верно и все параметры установлены, можно начинать процедуру сканирования. Для этого нажмите кнопку Scan (Сканировать) (рис. 8.3).

При работе с рисунками после сканирования следует сохранить изображение в графическом формате. Для этого выполните команду Файл → Сохранить пакет как и укажите имя и тип сохраняемого файла.

Создав графический файл, вы всегда сможете обработать его в графическом редакторе, например в Paint или Photoshop: обрезать лишние блоки, добавить надписи, подкорректировать рисунок.

Если вы имеете дело с текстом, следующим этапом вашей работы будет распознавание. Задача распознавания состоит в том, чтобы превратить отсканированное изображение в текст, сохранив при этом оформление страницы.

Рис. 8.3. Результат сканирования

Примечание

Если при сканировании вы сохранили результат в виде графического файла, его можно открыть для последующей обработки, выполнив команду Файл → Открыть PDF-изображение.

По умолчанию в окне программы FineReader отображаются одновременно два окна – Изображение и Текст. Вы можете управлять отображением этих окон на экране с помощью специальных кнопок панели инструментов FineReader: кнопка Показывать оба окна означает исходное состояние размещения окон, можно нажать кнопку Показывать окно Изображение или Показывать окно Текст и представить таким образом только одно из окон. Кроме этого, в полях Масштаб каждого из окна можно задать масштаб исходного изображения. Дополнительные настройки внешнего вида окна доступны в меню Вид.

Если ваша страница содержит только сплошной текст, вы можете смело переходить сразу к распознаванию. Однако если на странице есть изображения, схемы или таблицы, перед запуском процедуры распознавания следует провести анализ макета страницы (сегментирование). Анализ макета страницы позволяет разбить страницу на блоки, указав тем самым, какие именно участки полученного изображения следует распознать, а какие можно будет проигнорировать.

Анализ макета страницы можно проводить автоматически или вручную. Автоматическое сегментирование FineReader осуществляет, если сразу после сканирования запустить процесс распознавания. Для этого вам нужно нажать кнопку Распознать на панели инструментов. Вручную выделять блоки есть смысл, если вы хотите распознать не весь отсканированный документ, а лишь его часть, либо в результате автоматического сегментирования блоки были выделены неверно.

Для анализа макета страницы необходимо выполнить команду Процесс → Распознать → Анализ макета страницы. FineReader произведет автоматическое разбиение страницы на блоки (рис. 8.4). Для выделения или редактирования блока следует воспользоваться командой Изображение → Изменить тип блока и в появившемся меню выбрать нужный тип. Например, если у вас в тексте встречаются иллюстрации, пометьте их с помощью типа блока Картинка – выбрав пункт меню, вам следует выделить в окне Изображение нужный фрагмент. Точно так же помечаются текст и таблица.

Рис. 8.4. Анализ макета страницы означает выделение на ней блоков разного типа

При обработке изображения, полученного в результате сканирования, FineReader выделяет блоки нескольких типов. Блок Зона распознавания используется для распознавания и автоматического анализа. В результате обработки он будет разделен на блоки других типов. Для корректного распознавания таблицы существует специальный блок Таблица, для распознавания текста – Текст, для изображений используются Картинка и Штрих-код.

Следующим этапом обработки изображения является установка параметров сканирования – вы должны задать язык распознавания, тип печати, ориентацию текста. Язык распознавания устанавливается на панели Стандартная, причем FineReader умеет распознавать не только одноязычный, но и многоязычный текст, например содержащий элементы на русском и английском. Этот параметр очень важен, и если в вашем тексте встречаются английские термины, обязательно выберите пункт Русский и английский, иначе большинство английских слов будут распознаны неверно.

Тип печати обычно определяется автоматически. Однако в некоторых случаях, особенно для текстов, напечатанных в черновом варианте или на матричном принтере, тип печати необходимо устанавливать вручную. Для этого выполните команду Сервис → Опции, перейдите на вкладку Общие и нажмите кнопку Дополнительные опции. В появившемся окне (рис. 8.5) выберите нужное значение с помощью переключателя Тип печати. По умолчанию здесь установлен переключатель Авто, но вы можете выбрать другой – например, Пишущая машинка или Матричный принтер.

Рис. 8.5. Настройка параметров распознавания текста

После установки параметров можно начинать распознавание.

Результат распознавания будет отображаться в окне Текст, встроенном редакторе программы FineReader.

Примечание

Иногда программа по умолчанию неверно распознает блоки с вертикальным текстом. Для изменения ориентации текста щелкните правой кнопкой мыши на блоке с вертикальным текстом, выберите пункт Свойства и в открывшемся окне укажите нужный вариант в списке Направление текста. После этого еще раз распознайте этот блок.

Для проверки текста нажмите кнопку Проверить. На экране отобразится окно Проверка (рис. 8.6). В верхней его части система будет по очереди выделять найденные ошибки. Вы можете исправлять их непосредственно в этом окне. После исправления не забудьте нажать кнопку Подтвердить. В некоторых случаях программа FineReader будет предлагать варианты замены слова с ошибкой. Используя предложенные варианты исправления текста либо задав изменения вручную, можно исправить неверно распознанные слова.

Рис. 8.6. После распознавания текст необходимо проверить

Во время проверки текста вы можете добавлять исправленные слова в словарь. Это позволит повысить качество распознавания, так как при распознавании система сверяется со словарем, в котором может не быть некоторых слов, особенно терминов или сокращений.

После завершения проверки закройте окно. Все исправления будут сохранены в распознанном тексте документа.

Получив готовый текст, вы можете его отформатировать – для этого предназначена панель инструментов Форматирование. На ней размещены инструменты для изменения шрифта и способа выравнивания текста.

После распознавания и исправления результаты работы можно сохранить в отдельном файле, скопировать в буфер обмена либо передать во внешнее приложение.

Один из способов сохранения результатов работы в FineReader – использование мастера сохранения результатов. Для его запуска нажмите кнопку Сохранить.

В окне мастера предлагается выбрать приложение для передачи текста либо одну из возможностей: Сохранить страницы, Отправить страницы по электронной почте, Копировать в буфер обмена (рис. 8.7). В этом же окне можно задать параметры сохранения оформления распознанного текста и возможность сохранения картинок.

Рис. 8.7. Мастер сохранения результатов

Выбрав пункт Microsoft Word, вы таким образом отобразите распознанный текст в окне текстового редактора Word.

После этого можно продолжить работу с документом.

Программа FineReader завоевывает все больше поклонников, так как ее возможности позволяют превратить текст или изображения даже самого плохого качества в электронный документ с наименьшими потерями. После освоения основных функций программы вам не составит большого труда преобразовать в электронный вид десятки бумажных страниц.

Глава 9

Поиск информации в Интернете

Для очень многих людей Интернет стал на сегодняшний день обязательным источником информации. Если раньше при написании работы, да и просто при необходимости что-то узнать, пользовались справочниками, каталогами, книгами и журналами, то сейчас такой процесс часто заменяют поиском в Сети. Полностью отказываться от бумажных источников информации, конечно, не стоит: в них есть очень много не только полезного и интересного, но и такого, что невозможно найти в Интернете. Однако написать реферат, а тем более научную работу, не используя Глобальную сеть, в наше время практически нереально. В Интернете можно найти самые новые материалы по теме исследования, аналитические статьи, публикации в онлайн-изданиях и многое другое, что пригодится в работе или просто может вас заинтересовать.

Первоначальная проблема, возникающая у всех, кто собирается использовать материалы Сети: как найти необходимую информацию. Казалось бы, в этом нет ничего сложного – запустил поисковую систему, например Rambler, ввел нужное слово или фразу и получил результат. Однако так может рассуждать только человек, который никогда ничего не искал в Интернете. Количество сайтов в виртуальном пространстве достигает миллиардов, и найти среди них именно то, что вам нужно, не так просто. Свои особенности есть и в построении поисковой фразы, и в использовании дополнительных возможностей поисковых машин, и во многих других, менее очевидных, нюансах. Поэтому изучение основ поиска информации в Интернете на сегодняшний день просто обязательно для современного человека.

Чтобы быстро найти нужную информацию, не прилагая при этом особых усилий, нужно хотя бы в общих чертах иметь представление о том, как работают разные виды информационно-поисковых систем и как корректно составлять запросы для них. Результат поиска можно считать успешным лишь в том случае, если нужные документы размещены в начале полученного списка.

Примечание

Мера соответствия поискового запроса полученному списку ссылок называется релевантностью. Чем больше полученный список ссылок соответствует поисковому запросу, тем более релевантным считается результат.

Известный идеолог веб-маркетинга Джим Стерн писал: «Самая сложная вещь в Интернете – это то, что вы не можете ничего найти. Ищите – и вы станете растерянным, потерянным и расстроенным. Это как доступ в Библиотеку Конгресса без каталога или информация в Желтых страницах без алфавитного указателя. Если вам нечего делать – то это еще можно понять, но если вы ищете что-то особенное – это далеко не радостная процедура».

9.1. Поиск в Интернете: общие понятия

В первую очередь определимся со средствами поиска информации в Интернете. По принципу организации и использования их можно разделить на поисковые каталоги (справочники, директории) и поисковые машины.

Каталоги веб-страниц

Поисковые каталоги напоминают систематические каталоги обычных библиотек. Каталоги – это электронные справочники, в которых собраны списки адресов интернет-страниц, сгруппированные по определенным признакам, чаще всего – по тематике. Обычно каталоги веб-страниц бывают многоуровневыми, каждая тема в них разбивается на несколько тем более частного характера. Верхний уровень представляет собой общую категорию, например «бизнес», «наука», «искусство», а элементы самого низкого уровня – это ссылки на отдельные страницы и серверы вместе с кратким описанием их содержимого.

Процедура поиска нужного сайта в каталогах состоит в последовательном переходе от одного уровня к другому. Таким образом, последовательно уточняя тематику поиска, можно, продвигаясь по каталогу, дойти до самых нижних ступеней иерархии и получить, наконец, нужный список сайтов. Каталоги чаще всего используются в тех случаях, когда необходимо получить набор сайтов по какой-то определенной проблеме. В каталогах отображены самые популярные ресурсы, относящиеся к одной теме, которые, кроме всего прочего, отсортированы в порядке значимости.

Наиболее популярными и серьезными каталогами считаются следующие: www.mail.ru (list.mail.ru), каталог поисковой системы «Яндекс» (yaca.Яндекс. ru), weblist.ru, www.vsego.ru, www.myweb.ru. Среди англоязычных ресурсов наиболее популярным является каталог Yahoo! (www.yahoo.com). Самым авторитетным в мире каталогом веб-страниц признан открытый каталог dmoz.org.

Главное преимущество поисковых каталогов заключается в том, что информация в них хранится упорядоченно, в соответствии с элементарной логикой.

Примечание

С помощью каталога нецелесообразно проводить поиск информации по узконаправленной тематике: в нем может просто не оказаться нужной рубрики, а на просмотр похожих разделов может уйти много времени.

Однако у поисковых каталогов существует множество недостатков. Например, в них могут отсутствовать некоторые ссылки: из-за того, что редакторы создают каталоги вручную, количество ссылок в них ограничено, более того, самые интересные из них могут не попадать в каталог, так как редакторы физически не успевают их вносить. Как результат – обновление происходит медленно.

Неоднозначность структуры – это еще один явный минус каталожной организации информации (хотя отчасти он нейтрализуется тем, что в каждом крупном каталоге существует своя система поиска).

Поисковые машины

Если вам необходимо получить подборку материалов по более конкретной и специальной информации, лучше воспользоваться поисковыми машинами. Поисковая машина – это комплекс специальных программ для поиска в Сети. Они лишены недостатков, присущих каталогам, и работают немного по-другому. Поиск с помощью поисковых машин происходит намного быстрее, кроме того, такие системы могут искать среди гораздо большего количества сайтов – область поиска в этом случае практически неограниченна.

Принцип действия поисковых машин заключается в постоянном последовательном исследовании всех веб-страниц. Из-за необходимости постоянного обновления информации время от времени машины возвращаются к просмотренным ранее сайтам, чтобы найти и зарегистрировать возникшие там изменения. Вся прочитанная информация индексируется, то есть создается специализированная база данных, в которой сохраяются просмотренные поисковиком веб-страницы. Там и осуществляется поиск. Эту базу данных наполняют специальные программы-роботы, которые, просматривая сайты, обращают внимание на некоторые дополнительные элементы. Например, на частоту употребления слова на странице, на его выделение, а также количество ссылок на данный документ на других сайтах. Поисковые машины проводят поиск по заданному пользователем поисковому запросу – специальной фразе или набору слов, которые выражают суть того, что нужно найти.

Кроме этого, с каждой веб-страницей связан набор ключевых слов. Эти слова лучше всего описывают ее содержимое. При поиске информации поисковые машины в первую очередь анализируют их совпадение со словами из поискового запроса.

Таким образом, поиск с помощью поисковых машин состоит в просмотре базы данных веб-страниц и розыске тех из них, которые соответствуют запросу.

Примечание

Большинство современных поисковых систем совмещают в себе и тематический каталог, и возможности поисковой машины.

Интерфейс всех поисковых систем построен примерно одинаково. Пользователю предлагается ввести запрос в специальное поле, а затем запустить поиск щелчком на кнопке Найти или Поиск. Система произведет поиск и выдаст результаты в окне браузера. Однако несмотря на общие принципы работы и похожий интерфейс, поисковые машины отличаются между собой целым рядом параметров. Среди них – релевантность результатов, величина и частота обновления баз данных, скорость выдачи результатов и удобство работы.

Наряду с этим существуют и другие различия – языки запроса, зоны поиска, глубина поиска внутри документов, методы определения приоритетов, поэтому применение разных поисковых машин дает различные результаты.

Наиболее популярными поисковыми машинами являются следующие: www.yandex.ru, www.rambler.ru, www.google.com, www.aport.ru, www.mail.ru, www.alltheweb.com, www.yahoo.com, www.lycos.com.

За время существования поисковых машин выработался определенный стандарт предоставления пользователю страницы с результатами поиска. Поэтому, разобравшись в форме выдачи результатов хотя бы одной поисковой машины, можно уверенно пользоваться остальными.

Страница с результатами поиска, полученными с помощью поисковой машины, содержит следующие элементы:

• заголовок найденной страницы;

• цитату из текста страницы, по которой видно, в каком контексте используются слова поискового запроса; искомые слова в цитате, как правило, выделены полужирным шрифтом или отличаются по цвету от основного текста;

• полный адрес страницы;

• размер страницы, дату последнего изменения.

В некоторых случаях в списке ссылок доступна возможность просмотра похожих документов. Отдельные поисковики анализируют содержание найденных по запросу страниц и группируют их по своим особым, внутренним критериям. Например, по близости словарей страниц, по одинаковым заголовкам, по совпадениям фраз, по количеству синонимов.

Кроме того, в некоторых случаях в результатах поиска можно увидеть рубрику веб-каталога, к которой относится найденный сайт (если последний участвует в каталоге или рейтинге).

Секреты поиска: построение поискового запроса

Поисковая машина генерирует список документов, релевантных запросу пользователя. Если запрос не выражает то, что нужно найти, – соответственно, результаты поиска будут не те, которых вы ожидали.

Поэтому для эффективного поиска, в первую очередь, необходимо правильно сформулировать поисковый запрос. Его составляют так, чтобы область поиска была максимально конкретизирована и сужена. В запрос следует включать несколько ключевых слов, наиболее полно раскрывающих суть предмета, информацию о котором вы ищете.

Примечание

Основную смысловую нагрузку в поисковом запросе несут имена существительные, гораздо реже нужны прилагательные, а использовать в поисковом запросе глаголы практически бесполезно.

Если в результате вы получите наиболее релевантные ссылки в верхней части списка, то можно считать, что поиск был произведен успешно.

Примечание

Не следует составлять слишком сложный запрос, так как в результате может быть не найдено ни одного документа. Оптимальным результатом поиска является 10–20 ссылок, среди которых можно быстро отыскать две-три нужные.

При поступлении запроса от пользователя поисковая машина просматривает всю проиндексированную информацию и выдает соответствующий список документов. Поисковые механизмы на первом месте располагают документы, которые содержат максимум слов из вашего запроса. Найденные ссылки сортируются в зависимости от месторасположения ключевых слов (в заголовке, в начале текста, в первых параграфах) и частоты их появления. Таким образом, в верхней части списка, полученного с помощью поисковой машины, размещены ссылки на сайты, в которых искомые слова встречаются чаще всего. Поэтому основная задача пользователя во время поиска в Интернете – получить список ссылок, которые максимально соответствуют поисковому запросу.

Чрезвычайно важно при поиске информации в Интернете – как можно больше сузить область поиска. Найти нужные сайты возможно только в том случае, если пользователь сумел подобрать в поисковом запросе именно те слова, которые действительно несут основную смысловую нагрузку.

Например, набрав запрос реферат на тему Финансовый анализ в Excel, вы получите всего несколько ссылок, в которых представлена совсем не та информация, которую вы ищете. Дело в том, что поисковая система будет искать страницы, в которых встречаются все эти слова—и слово «реферат», и «на тему», и «финансовый анализ в Excel». Причем, учитывая особенности построения поисковых запросов, последняя фраза будет искаться в точности так, как она была сформулирована. Запрос финансовый анализ в Excel предоставит вам несколько другие результаты.

Не стоит винить поисковую машину в том, что она не нашла нужную информацию – она всего лишь ответила на ваш запрос. Перефразируя известное выражение, можно сказать: «Каков запрос – таков ответ».

В идеале процесс поиска должен выглядеть примерно так. Сначала лучше сформулировать общий запрос и получить результат, в котором следует выделить описания более-менее подходящих ссылок. Затем необходимо добавить к запросу общие ключевые слова, которые есть в описании нужных веб-страниц, и повторить процесс. Если вы все делаете правильно, то каждый запрос должен приближать вас к нужной информации. Вы должны выступать в виде своеобразной обратной связи, с каждым шагом уменьшая несоответствие между необходимой вам информацией и тем, что выдает поисковая система.

Для иллюстрации вышесказанного рассмотрим еще один небольшой пример – представьте себе, что вам необходимо найти расписание поездов, проходящих через Киев. В качестве общего запроса можно так и «спросить» поисковую систему: расписание всех поездов, проходящих через Киев. Однако по такому запросу, например, Яндекс находит лишь расписания поездов, проходящих через Самару, Тернополь, но Киева среди результатов поиска не видно. Это ни в коем случае не означает, что такой информации в базе поисковой системы нет, просто запрос был сформулирован не совсем удачно.

Вы помните, что любая поисковая система старается найти страницы, на которых находится максимальное количество слов из вашего запроса, более того, если эти слова еще следуют друг за другом, то такие страницы будут выведены первыми. Например, если в тексте страницы встречается фраза «расписание всех поездов, проходящих через Самару», то даже при отсутствии фразы «расписание всех поездов, проходящих через Киев» система определит, что они имеют пять общих слов, то есть с большой вероятностью сайт, содержащий эти слова, вам подойдет. Хотя это и не так. Поэтому необходимо откорректировать запрос, убрав из него все ненужное и оставив только то, что точно характеризует необходимую вам информацию. В рассматриваемом примере «словами-паразитами» являются слова «всех», «проходящих» и «через», которые могут встречаться практически на любой странице. Набрав откорректированный запрос расписание поездов Киев, вы получите в точности то, что искали.

У каждой поисковой машины своя уникальная методика поиска, от эффективности которой зависит результативность поисковика, то есть релевантность полученного списка ссылок, и как результат – успех на рынке поисковых машин. Механизм поиска не только хранится в секрете, но и регулярно меняется.

В настоящее время поисковые механизмы ищут документы не только по строгому соответствию введенному запросу. Все поисковые машины, которые работают с русскоязычным текстом, умеют проводить морфологический поиск. Это означает, что программа будет искать формы слов, включенных в поисковый запрос, а также их синонимы. То есть поиск будет касаться не только определенного падежа или числа, но и всей парадигмы слова.

Сегодня многие поисковые машины используют технологии полнотекстового поиска. Этот способ отличается прежде всего тем, что поиск документов в этом случае не зависит от наличия словаря синонимов и форм использованных в запросе слов и позволяет находить документы в тех случаях, когда смысл слова меняется в зависимости от контекста. Второе важное отличие полнотекстовых систем – они работают со всем текстом документа, а не только с ключевыми словами.

Согласно общей классификации, поиск бывает простым, расширенным и сложным.

Простой поиск

Чаще всего большинство пользователей применяют именно простой поиск. Принцип его использования описан выше: необходимо сформулировать запрос и получить список ссылок, соответствующих ему.

Самая важная задача этого этапа – правильно подобрать слова для создания поискового запроса. Они должны быть, во-первых, характерными для документов, которые вы ищете, во-вторых, нехарактерными для нерелевантных документов.

Получив список ссылок, следует провести его обработку. В первую очередь, увидев результат и определив ненужные ссылки, вы сможете уточнить поисковый запрос – либо сформулировать его по-другому, либо использовать его для построения дополнительного запроса.

Расширенный поиск

Расширенный поиск (в зарубежных системах – Advanced Search) позволяет получить меньше ссылок, чем простой, но при этом их релевантность значительно повышается. Большинство поисковых машин работают с этой технологией. Для перехода к расширенному поиску предназначена специальная ссылка на главной странице поисковой машины (рис. 9.1).

Рис. 9.1. Окно расширенного поиска поисковой машины Google

В данном режиме с помощью специальных средств можно задать более точные критерии отбора и сузить область поиска. В этом случае расширенным является только набор критериев поиска, а вот область поиска в большинстве случаев существенно сужается.

Параметры расширенного поиска у разных поисковых машин похожи, но их использование и построение запроса могут несколько различаться. Рассматриваемый способ относится к профессиональным инструментам поиска. Здесь доступно гораздо больше параметров запроса, но правильное их применение позволит получить гораздо лучший результат.

Для запуска предназначена специальная ссылка рядом с полем для поиска. Вам необходимо заполнить поля формы, в результате поисковая машина на основе заданных параметров сформирует сложный запрос и выполнит его. Для успешного использования всех возможностей расширенного поиска необходимо изучить его особенности и доступные возможности.

Рассмотрим некоторые инструменты расширенного поиска. В поисковых системах Google и Rambler доступна настройка типа вхождения поискового запроса на искомые страницы. При этом возможны следующие варианты.

• Любое слово. В результате поиска составляется список всех индексированных страниц, содержащих любое из слов поискового запроса. Нередко в этом случае количество полученных ссылок велико. Такой поиск может быть удобен, когда пользователь не уверен в правильности подбора ключевых слов. Например, если вы точно не знаете, как называется какой-то термин, задайте в поисковом запросе оба названия.

• Все слова. В этом режиме формируется список всех индексированных страниц, содержащих все ключевые слова в произвольном порядке. При этом сохраняется вероятность получения результатов, не соответствующих поисковому запросу.

• Точная фраза. При использовании данного режима составляется список страниц, содержащих фразу, точно совпадающую с ключевой, знаки препинания при этом игнорируются. В список не попадут сайты, посвященные одной теме, описываемой с использованием разных выражений. Обычно поиск точной фразы будет проводиться, если поисковый запрос взять в кавычки. Например, вы хотите найти текст песни, но не помните, как она называется и кто ее написал, но зато точно знаете, что в ней есть слова «на поляне траву зайцы в полночь косили». Введите эту фразу в окно запроса и заключите ее в кавычки – система найдет документы, содержащие фразу.

В окне расширенного поиска системы «Яндекс» с помощью переключателя употреблены в тексте можно выбрать один из двух вариантов: в любой форме или точно так, как в запросе. Выбор второго варианта означает поиск точного совпадения с текстом запроса (рис. 9.2).

Рис. 9.2. Возможности расширенного поиска «Яндекса»

Кроме этого, работая с «Яндекс» и Rambler, вы можете ограничить расстояние между словами поискового запроса – они могут идти подряд, в одном предложении, не очень далеко или на одной странице. Это важно, когда слова запроса составляют логически цельное словосочетание, например «издательство Питер», «расписание поездов» и т. д.

В расширенном поиске с помощью «Яндекса» можно ограничить ссылки регионом (например, Минск, Украина, Москва).

Большинство поисковых машин в параметрах расширенного поиска позволяют ограничить найденные ссылки другими параметрами. Например, вы можете задать поиск страниц только на одном языке, ограничить сайты определенным диапазоном дат обновления (это удобно, если вам нужно, например, найти только самые новые документы). Кроме того, вы можете задать поиск документов определенного типа (например, только HTML, DOC, RTF, PPT или PDF-файлы).

Многие поисковые машины позволяют ограничить поиск фрагментом страницы. Например, вы можете указать, что фраза поискового запроса должна встречаться только в заголовке страницы или же в основной части, в адресе или в любом месте документа.

Еще одно удобное решение, доступное среди параметров расширенного поиска, – поиск фразы запроса на определенном сайте. Такая возможность на сегодняшний день доступна для всех поисковых машин, она позволяет получить список документов с одного сайта. Например, на сайте с базой данных рефератов вы хотите найти реферат по нужной теме. Можно, конечно, вручную пересмотреть разделы каталога, приблизительно соответствующие вашей теме, но лучше задать запрос и провести поиск на этом веб-ресурсе. Поисковая машина предоставит вам список страниц, на которых находится нужная информация, только данного сайта (рис. 9.3).

Рис. 9.3. Поиск Rambler для определенных сайтов

Поисковые системы Google и «Яндекс» позволяют также получить список сайтов, похожих на заданный. В параметрах расширенного поиска Rambler можно исключить из полученного списка ссылки, в которые входит заданное слово.

Сложный поиск

Сложный поиск предусматривает возможность использования особенностей специального языка поисковых запросов. Хотя для каждой поисковой системы существует свой, уникальный язык запросов, их возможности похожи.

Язык запросов практически каждой поисковой машины содержит операторы двух типов: логические и операторы расстояния.

• Логические операторы определяют включение/исключение из поиска группы слов.

– AND (и) – поиск документов, содержащих все термины, соединенные данным оператором.

– OR (ИЛИ) – текст должен содержать хотя бы один из терминов, соединенных данным оператором.

– NOT (НЕ) – поиск документов, в тексте которых отсутствуют термины, следующие за оператором.

• Операторы расстояния ограничивают порядок следования и расстояния между словами.

– NEAR – второй термин должен находиться от первого на расстоянии, не превышающем определенного количества слов.

– FOLLOWED BY – термины следуют в заданном порядке.

– ADJ – термины, соединенные оператором, являются смежными.

Наряду с этими, наиболее типичными, в язык поисковых запросов могут входить и другие операторы.

В разных поисковых машинах каждому из этих операторов соответствуют свои обозначения. Обычно детальнее узнать о них можно на странице помощи. Ниже я расскажу о некоторых элементах языка поисковых запросов самых популярных поисковых машин. Работу операторов сложного поиска рассмотрим на примерах решения наиболее типичных задач.

• Найденные ссылки должны содержать точную фразу поискового запроса.

Такую фразу следует заключить в кавычки. Это правило справедливо для всех поисковых машин.

• В найденных документах должно быть несколько слов из поискового запроса.

В этом случае удобно применить логический оператор AND (и), использование которого означает одновременный поиск нескольких слов, вошедших в запрос. В «Яндекс» и Rambler этому оператору соответствует знак &, в Google эту функцию выполняет обычный символ +. Таким образом, запись книжный & магазин в строке поиска «Яндекс» или Rambler будет означать поиск сайтов, страницы которых содержат оба слова поискового запроса. В Google вам для этого нужно будет написать книжный + магазин.

• В документе должно быть хотя бы одно слово поискового запроса.

В этом случае необходимо использовать оператор OR (ИЛИ). В поисковых системах Rambler и «Яндекс» ему соответствует символ |, а в Google следует применять знак ~. Запрос аэроплан |самолет|планер|дирижабль|аэростат|вертолет|пепелац, заданный в «Яндекс» или Rambler, позволит найти страницы, где встречается хоть одно из этих слов. При поиске с помощью Google запрос задается так: аэроплан-самолет-планер.

• Одно слово поискового запроса должно обязательно входить в результирующие ссылки.

При работе с «Яндекс» и Rambler перед такими словами нужно поставить знак +. Обратите внимание, что перед этим символом необходимо ставить пробел, а после него – нет. Например, для поиска известной цитаты из «Гамлета» нужно набрать быть +или +не быть.

• Из итогового списка ссылок необходимо исключить документы с определенными словами.

Для этого следует применить логический оператор NOT (НЕ). В «Яндекс» и Google такие слова помечают символом —, в Rambler для этого предназначен знак!. Данный оператор нужно вводить после ключевого слова через пробел и слитно с необязательным словом. Например, запрос карта Парижа – (агентство | тур) позволит найти карту, а не агентства и туры по Франции.

• Слова поискового запроса должны располагаться на определенном расстоянии друг от друга.

В этом случае синтаксис каждой поисковой машины индивидуален. В некоторых поисковых задачах термины могут идти в разном порядке, причем между ними может быть установлен произвольный интервал. Добавив между словами запроса оператор / (n т), вы получите интересующие вас страницы. Если при работе с Яндекс вы введете запрос справочная / (2 4) литература, то будут найдены документы, в которых слово «справочная» удалено от «литература» на два слова влево и на четыре вправо.

Если вы точно знаете не только расстояние, но и порядок слов запроса, в котором они должны идти в тексте интересующих вас страниц, укажите между символом / и числом-расстоянием символ + для прямого порядка слов или – для обратного.

Если вы хотите найти отчество Тургенева, то введите запрос Иван /+2 Тургенев. Будут найдены страницы, где между словами «Иван» и «Тургенев» есть ровно одно слово.

В поисковой машине Rambler значение ограничения контекста можно изменять конструкцией (число, запрос), где число – любое положительное число. Таким образом, по запросу (2, красная армия) будут найдены только те документы, в которых между словами «красная» и «армия» хотя бы раз не стоит ни одного слова (поскольку лишь в случае их непосредственного соседства разница в порядковых номерах меньше двух, то есть равна единице).

Помните, что при построении сложных запросов вас выручат скобки. Например, если вы ищете описание мумие, но не хотите наталкиваться на прайсы интернет-магазинов, можете задать такой запрос: мумие && (лечение | лечебный | болезни)~~(цена | прайс | рубли доллар | фирма | магазин). Будут найдены все страницы, где есть слово «мумие», а также любое из слов «лечение», «лечебный» или «болезни» и нет ни одного из слов, перечисленных после оператора —.

Все слова, которые вы приводите в запросе, по умолчанию ищутся с учетом морфологии. Чтобы отключить ее, введите оператор! перед словом (без пробела).

Например, на запрос! день будут найдены страницы, где слово день встречается только в такой форме.

Если одна или несколько форм слова совпадает с другими словами, могут найдены лишние страницы. Указав нормальную форму слова с помощью оператора!! вы уберете из списка ненужное.

С подробностями использования поискового движка Google можно ознакомиться по адресу http://www.google.com.ua/intl/uk/help/refinesearch.html. Страница помощи «Яндекс» размещена по адресу http://www.yandex.ru/info/index.html, а поисковую помощь системы Rambler вы найдете здесь: http://www.rambler.ru/doc/help.html.

Дополнительной возможностью является поиск среди обнаруженных страниц. Если ссылок найдено слишком много, то всегда можно добавить к запросу еще одно ключевое слово и повторить поиск.

Полезные советы

Приведу некоторые советы, которые, конечно, не являются однозначным рецептом успеха. Однако они возникли в результате долгой работы с Интернетом и поэтому могут помочь вам искать более эффективно.

1. Перед началом поиска выберите основные понятия, описывающие нужную вам информацию. Старайтесь сформулировать вопрос как можно точнее. Например, такой запрос сорта светлого пива даст более определенный результат, чем слабоалкогольные напитки.

2. Выберите ключевые слова, подходящие к данному понятию.

3. Подыщите как можно больше синонимов к выбранным ключевым словам. Если полученный список результатов содержит слишком мало полезных документов, попробуйте заменить искомое слово синонимом. Например, вместо «видеоконтроллер» можно попробовать «графический адаптер». Попытайтесь также использовать в запросе оба слова.

4. Определите, какой тип операторов поиска (OR, and, not) лучше подойдет в данном случае.

5. Проверьте орфографию. Если система не нашла ни одного документа, содержащего заданное слово, следует проверить правильность написания. Например, если по запросу дрессировка ротвейлеров и бульттерьеров были найдены только сведения по дрессировке ротвейлеров, скорее всего, вы просто допустили ошибку в слове «бультерьеров».

6. Учитывайте особенности интерфейса поисковой системы, с которой вы работаете. Например, некоторые системы ограничивают поиск, если слово запроса набрано с прописной буквы. То есть, если запрос выглядит как мерседес, то будут найдены документы, содержащие варианты «мерседес», «Мерседес» и «МЕРСЕДЕС». По запросу Мерседес будут найдены только те документы, в которых это слово написано с прописной буквы.

Если результаты поиска не устраивают, действуйте следующим образом:

• постарайтесь точнее сформулировать запрос, используя, например, несколько слов;

• воспользуйтесь дополнительными возможностями поисковой системы, например расширенным поиском и языком запросов;

• попробуйте поискать с помощью другой поисковой машины.

Получив список ссылок, помните о следующем.

• Не забывайте о команде Найти браузера.

Используйте команду Правка → Найти для обнаружения незаметных на первый взгляд ключевых слов страницы. Помните, что отыскать слово, которое вам нужно, можно, воспользовавшись сочетанием клавиш Ctrl+F.

• Фиксируйте результаты поиска.

Сохраняйте ссылки на важные и часто посещаемые страницы, используя команду Избранное → Добавить в избранное. Применяйте подобные механизмы для регистрации предварительных результатов поиска в процессе беглого отбора с целью дальнейшего подробного изучения.

• Сохраняйте копии найденных документов на своем компьютере.

Используйте для этого команду контекстного меню Сохранить объект как и команду меню Файл → Сохранить как для сохранения необходимой информации из Интернета на вашем компьютере.

• Некоторую особую информацию следует поискать в специализированных каталогах, просматривая нужные тематические разделы.

Увидев качественный, подходящий по тематике поиска сайт, не спешите покидать его, не изучив страницы ссылок. Обычно на серьезных сайтах ссылки подобраны хорошо, и вполне возможно, что вы найдете там что-нибудь полезное.

Метапоиск

Одно из правил успешного поиска состоит в использовании нескольких поисковых машин. Причина, по которой следует так поступать, очевидна: все поисковые машины применяют разные алгоритмы поиска с разной скоростью, и страница, которая найдется при помощи одного поисковика, может остаться вне поля зрения другой системы – либо программа до нее еще не добралась, либо посчитала сайт несоответствующим запросу. Кроме этого, ни одна поисковая машина, даже самая хорошая, не может похвастаться полнотой своей базы данных.

Разработчики специальных поисковых машин решили воплотить в жизнь идею объединения результатов работы сразу нескольких таких систем. Эти технологии носят название метапоисковиков. Метапоисковые системы на самом деле являются лишь мостом между пользователем и набором стандартных поисковиков. Они не ведут собственную базу интернет-сайтов, а лишь обрабатывают результат, предоставляемый другими поисковыми машинами. Степень этой обработки может быть разной. Самые простые метапоисковики позволяют удалить повторяющиеся ссылки и создать единый список сайтов, упорядоченный по релевантности.

Первые метапоисковики фактически позволяли работать с несколькими видами поиска: не только на сайтах, но и, например, в словарях, энциклопедиях, каталогах и дискуссионных группах. Следующим шагом в развитии метапоиска стало появление новых способов обработки полученных результатов.

Очевидное преимущество метапоиска – более высокая релевантность выдаваемых ссылок. Не ограничиваясь данными одной поисковой системы, с помощью этой технологии можно собрать более полную информацию об интересующем вас предмете. С другой стороны, метапоисковые системы часто отбрасывают или выносят в самый конец результатов те страницы, которые содержатся лишь в одной поисковой базе, даже если ссылка идеально соответствует запросу. Проще говоря, вы можете потерять ценные ссылки, особенно если это достаточно новая страница, которая пока не внесена в базы данных большинства поисковых машин.

Работа с метапоисковой системой практически не отличается от поиска с помощью любой другой поисковой машины. Обычно она использует те же операторы построения запроса, имеет похожий формат вывода информации. Правда, при построении запроса в некоторых системах можно выбрать – в базах каких именно поисковых машин вы бы хотели искать информацию.

Обычно метапоисковые средства позволяют настраивать список используемых поисковых машин, а в некоторых случаях его можно дополнять самим. Эта возможность особенно важна для русскоязычных пользователей, так как в состав списка поисковых средств метапоисковых систем редко входят русскоязычные сайты.

В результатах поиска часто присутствует дополнительное поле – ссылка на поисковый сайт, с помощью которого была найдена данная ссылка.

Последние метапоисковики позволяют проводить кластеризацию (объединение) полученных адресов сайтов по разным критериям. Такие системы выявляют в списке полученных сайтов общие ключевые фразы и группируют страницы в соответствии с ними. Метапоисковые системы, поддерживающие кластеризацию, обычно предлагают как минимум два списка результатов поиска. Это обычный список сайтов и список кластеров – ключевых слов, в соответствии с которыми были сгруппированы полученные результаты поиска. Выбор ключевого слова в этом списке приведет к отображению соответствующих ему ссылок на найденные сайты.

Одна из первых метапоисковых систем, использующих группировку результатов документа на основе кластерной технологии, – http://vivisimo.com (рис. 9.4). По запросу пользователя система строит дерево тем, в котором размещены не только ключевые слова, но и типы документов (статьи, новости). Если в кластерах-темах опять встречаются повторяющиеся комбинации, то создаются подтемы (подкластеры). Система предлагает не только удобное представление результатов поиска, но и не менее удобные средства работы с ними. Рядом с названием каждого сайта есть ссылки, которые открываются в новом окне, а во фрейме текущего окна можно осуществить предварительный просмотр страницы. Для каждой найденной ссылки указано также средство, с помощью которого она была обнаружена. Кроме того, возможен поиск в найденном. Следует отметить корректную работу сервиса с запросами, написанными кириллицей.

Рис. 9.4. Метапоисковая система Vivisimo

Дочерний проект Vivisimo – www.clusty.com – также создан для метапоиска. Некоторые возможности этих сервисов похожи, но Clusty умеет гораздо лучше структурировать результаты поиска. Система предлагает дерево ссылок и дерево кластеров, которые можно построить не только по темам, но и по источнику (поисковой машине) и по домену (URL). Кроме этого, Clusty имеет гораздо больше возможностей по управлению и просмотру кластеров. Изначально их список содержит лишь основные, которые включают больше всего ссылок. Однако при желании пользователь может просмотреть все связанные кластеры. Каждую полученную в результате поиска ссылку можно открыть в новом окне или во фрейме, кроме этого, можно просмотреть ее месторасположение в дереве кластеров. Доступен также тематический поиск: News (Новости), Image (Изображения), Shopping (Товары), Encyclopedia (Энциклопедии) и Gossip (Слухи). Если пользователю недостаточно этого набора ссылок, он может дополнить страницу www.clusty.com своими, указав их названия и используемые поисковые машины.

Метапоиск на http://mamma.com предлагает несколько видов поиска. Кроме традиционного, возможен поиск в новостях, а также поиск картинок. В полученном списке страниц перечислены используемые поисковые машины, с помощью которых были найдены ссылки, а рядом помещен список уточняющих запросов. Кластеризация не поддерживается, но размещение ссылок в полученном списке в соответствии с релевантностью делает эту систему заслуживающей внимания.

Метапоисковое средство Gnome (www.gnome.com) работает в двух режимах. Вы можете задавать один поисковый запрос ко всем доступным поисковикам либо формулировать его отдельно для каждой поисковой машины. В первом случае Gnome позволяет использовать одновременно до 10 систем. Результат можно сгруппировать разными способами – по релевантности либо по алфавиту, но в любом случае полученный список будет разбит на группы в соответствии с используемыми поисковыми машинами.

Завершу обзор метапоисковых систем разработкой российских программистов. Весной прошлого года на суд пользователей была вынесена альфа-версия кластеризующей метапоисковой системы http://nigma.ru. Проект, авторами которого являются студенты и сотрудники МГУ, представляет собой удачное решение, вполне сопоставимое с мощными зарубежными метапоисковиками (рис. 9.5). Система использует для поиска следующие поисковые машины: Google, Yahoo, MSN, «Яндекс», Rambler и др. Рядом с каждой ссылкой результирующего списка указано название системы, с помощью которой она была найдена, и рейтинг по версии этой системы. Указано также общее количество найденных и отнесенных к одному кластеру ссылок.

Рис. 9.5. Nigma– российская метапоисковая система

Кроме метапоисковых сервисов онлайн, существуют специальные программы для метапоиска в Интернете. Самой популярной из них является Copernic Agent 6.12 (www.copernic.com).

Разработчик программы, компания Copernic Technologies, – один из лидеров на рынке поисковых технологий. Программные продукты этой фирмы отличаются удобством в работе и высоким качеством. Copernic Agent Basic хорошо зарекомендовала себя еще с конца 1990 годов, и с каждой версией ее характеристики только улучшаются. Эта программа позволяет производить поиск на основе результатов работы нескольких поисковых машин.

Пользователям Copernic Agent Basic доступны девять категорий поиска (рис. 9.6). Среди них есть базовая категория – The Web, правда, в ней доступна всего одна подкатегория, которая выбирается в процессе установки программы. Внутри подкатегории система позволяет настройку списка поисковиков. Следует отметить, что Copernic Agent Basic использует такие мощные поисковики, как Mamma, Teoma, Yahoo, Lycos, но при этом в списке поисковых машин нет ни одной русскоязычной. Недостатком Copernic Agent Basic является отсутствие возможности добавления новых систем в стандартный список.

Рис. 9.6. Copernic Agent Basic– бесплатная программа для метапоиска

Список найденных ссылок отсортирован по релевантности, для каждой ссылки указана поисковая машина, нашедшая ее, и релевантность (в процентах соответствия поисковому запросу). Однако список можно упорядочить по любому параметру – ссылке, дате создания или посещения, поисковой машине. Получив список, пользователь может удалить из него дубликаты. К нему также можно применить фильтр, оставив на экране только нужные записи. Кроме этого, в найденном списке доступен поиск.

Программа автоматически сохраняет список ссылок, полученный в результате запроса, и он доступен при последующем запуске даже если компьютер не подключен к Интернету.

После установки Copernic Agent Basic встраивает свою панель инструментов в браузер Internet Explorer. С помощью этой панели можно использовать все возможности программы, даже не запуская ее.

9.2. Виртуальные библиотеки

Интернет, являющийся гигантским хранилищем всевозможных сведений, представляет собой уникальный источник информации. Наряду с другими, библиографические ресурсы Сети помогут в поиске необходимых сведений. Они представлены, прежде всего, электронными каталогами библиотек и библиотеками электронных текстов.

Электронные библиотеки стали способом решения многих проблем для тех, кто пишет рефераты, курсовые и научные работы. Они являются уникальными сборниками текстов, доступных посетителям сайтов для скачивания. В основном в русскоязычном сегменте Интернета распространены библиотеки художественной литературы, но иногда можно найти и подборки текстов научной тематики. Наиболее популярными собраниями электронных книг являются lib.ru, lib.aldebaran.ru, fictionbook.ru. Однако не только они могут помочь вам в работе.

Сегодня практически каждая библиотека обзавелась электронным каталогом книг, доступ к которому иногда возможен через Сеть. Если к каталогу вашей библиотеки еще не открыт доступ через Интернет, то уточните, можно ли использовать электронный каталог непосредственно в залах библиотеки. Освоив его, вам будет гораздо проще работать с литературными источниками. Вместо того чтобы перебирать сотни ящичков с карточками, попробуйте поискать нужную вам книгу или книги при помощи электронного каталога. Он позволяет очень быстро просмотреть имеющиеся записи о книгах и отобрать для вас нужные. Поиск в электронных каталогах советую проводить в основном в тех случаях, когда вы ищете конкретную книгу: при этом в форме для поиска необходимо будет указать точные данные.

Поиск в электронных каталогах разных библиотек всегда подчинен единому принципу: вам необходимо заполнить форму для поиска, то есть указать автора и название нужной книги. Если вы не знаете точное название, можно указать одно или несколько слов из названия. Полезной является возможность поиска книг по ключевым словам или по рубрикам – в этом случае вы сможете получить подборку литературы нужной вам тематики. Однако эту возможность лучше использовать, если вы можете значительно сузить тематику поиска, указав более-менее точную предметную область: иначе список будет очень велик. Например, по рубрике «педагогика» вы получите несколько тысяч названий. Уточнив запрос для рубрики «педагогика» фразой «информационные технологии», вы получите меньше источников, но более конкретной направленности.

Кроме того, рекомендую обращать внимание на дополнительные возможности поиска, например такие, как расширенный поиск – в нем доступно гораздо больше параметров. Если вы не знаете точное название книги и указали несколько слов, вы можете указать принцип их использования для поиска – одновременное вхождение в название либо только одно из слов. В некоторых случаях можно указать использование нескольких слов рядом или задать поиск по точной форме слова.

Большинство библиотек предоставляют возможность поиска как минимум по трем признакам: по автору, заглавию и ключевым словам. В результате выдается ответ в виде библиографической записи, структура и полнота которой зависят от выбранного формата.

Перед посещением библиотеки, особенно крупной, попробуйте найти ее каталог в Интернете, воспользовавшись, например, каталогом «Яндекс»: http://yaca.yandex.ru/yca/ungrp/ca1/Science/Sciences/Administration/Libraries_1.

На серверах российских библиотек электронные каталоги пока относительно редки. Однако даже из их небольшого количества реальную ценность представляют лишь несколько десятков источников, отличающихся достаточным информационным наполнением и приемлемыми поисковыми возможностями. Познакомимся с электронными каталогами самых крупных российских библиотек, которые в первую очередь заслуживают внимания.

• Каталог Российской национальной библиотеки (http://www.nlr.ru) (рис. 9.7).

Рис. 9.7. Каталог Российской национальной библиотеки

В настоящее время этот каталог является наиболее информативным источником сведений о книгах России. На начало 2005 года база данных этого каталога насчитывала более полутора миллионов записей. Каталог состоит из нескольких разделов. Например, раздел Электронный каталог (1980-) включает машиночитаемые библиографические записи на следующие виды изданий, представленных в фондах РНБ: издания на русском языке с 1980 года, издания на украинском и белорусском языках с 1998 года, а также авторефераты диссертаций с 1980 года. Авторефераты, поступившие в 1993–1997 годах, представлены в отдельной базе данных.

Литература на иностранных европейских языках с 1994 года представлена в отдельном разделе каталога.

Сканированный массив карточек Генерального алфавитного каталога книг на русском языке включает библиографические записи книг, изданий по изобразительному искусству, сборников нормативно-технических документов, авторефератов диссертаций, микрофильмов и периодических изданий.

Генеральный алфавитный каталог включает более семи миллионов карточек и содержит основные и добавочные библиографические записи под заголовком или под заглавием, а также ссылочные и справочные карточки. Отдельные каталоги существуют для изданий на иностранных языках.

Для работы в каталоге существует три формы запроса – базовая, расширенная и профессиональная. Оптимальным является расширенный интерфейс, с помощью которого можно искать по автору, заглавию и предметным рубрикам, а также указывать при этом год публикации и язык издания. Помимо параметров поиска, пользователь может определять форму вывода данных и количество ссылок на странице.

• Каталог Российской государственной библиотеки (http://rsl.ru).

На начало 2006 года содержит более двух миллионов записей. Каталог включает несколько баз данных, выделенных по хронологии выхода в свет, языку и видам изданий.

Непосредственно на главной странице помещена форма для поиска в электронном каталоге, электронной библиотеке и электронной библиотеке диссертаций.

На этом сайте также возможен поиск по Объединенному каталогу, включающему содержание всех баз РГБ, или по отдельным базам данных. Наибольший интерес представляют каталоги отечественных книг, поступивших в библиотеку с 1980 по 1997 год и с 1998 года по настоящий период.

Кроме того, выделены каталоги поступивших в библиотеку иностранных книг, авторефератов диссертаций (с 1987 года), диссертаций (с 1994 года), нотных изданий, инкунабул и книг кириллической печати.

Пользователям электронного каталога доступен выбор одного из четырех вариантов составления запроса: Простой поиск, По сочетанию полей, По нескольким базам данных или Сложный поиск. Вариант Сложный поиск позволяет сочетать данные из разных полей, усекать термины, ограничивать поиск языком или датой издания. Модуль выдачи результатов позволяет отмечать релевантные записи, добавлять их в свою личную подборку, а также сохранять в виде текстового файла или отправлять по электронной почте на указанный адрес.

На сайте доступен целый ряд дополнительных настроек, которые подробно описаны на странице поиска. Например, можно проводить поиск без учета морфологии слова – в этом случае будут найдены записи с точно совпадающим названием, а также можно задать расстояние между словами поискового запроса.

• Национальный информационно-библиотечный центр ЛИБНЕТ (http://www.nilc.ru).

Центр ЛИБНЕТ представляет собой общий электронный каталог ряда библиотек России (рис. 9.8).

Рис. 9.8. Национальный информационно-библиотечный центр ЛИБНЕТ

Сейчас в составе ЛИБНЕТ представлено содержание электронных каталогов нескольких библиотек. Это поступления 1989–1998 годов в РНБ, каталоги РГБ, ГПНТБ СО РАН, БЕН, Вологодской, Владимирской, Омской, Свердловской, Ульяновской, Челябинской областных и Московской центральной публичной городской библиотеки, а также Российской книжной палаты. Объем базы данных составляет более 3,3 миллиона записей. Основные возможности доступны только для зарегистрированных пользователей, но для проведения обычного библиографического поиска регистрироваться не нужно.

• Сводный каталог Сигла (http://www.sigla.ru).

Проект Сигла реализуется Научной библиотекой МГУ и компанией «Библиотечные Компьютерные Системы». Каталог представляет собой типичную метапоисковую систему, способную рассылать запрос в библиотечные электронные каталоги. В числе библиотек, вошедших в проект с российской стороны: РГБ, ГПНТБ, БЕН, ЦНХСБ, ИНИОН и ряд других библиотек меньшего масштаба – всего их насчитывается около 50. При поиске можно выбрать использование каталогов библиотек МГУ, каталогов Сиплы или всех поддерживаемых каталогов. При желании пользователь может вручную отобрать, где именно следует проводить поиск. Система поддерживает две формы поиска: простой и расширенный.

• Каталог Центральной научной сельскохозяйственной библиотеки (http://www.cnshb.ru).

Это один из наиболее объемных библиотечных каталогов России. Он отражает более миллиона записей, среди которых отечественные и зарубежные книги, депонированные рукописи и авторефераты диссертаций. Отличительной особенностью каталога ЦНСХБ является наличие в нем аналитических материалов: статей из советских, российских и иностранных периодических изданий по сельскому хозяйству. При поиске возможно использование ряда дополнительных параметров, например допускается сочетание терминов из разных полей, усечение ключевых слов, ограничение по дате издания. Сложный поиск предполагает составление запроса с применением булевых операторов. Система предоставляет также богатые возможности работы с результатами: для формирования и сохранения перечня документов используется функция Портфель.

• Научная библиотека МГУ (http://www.lib.msu.su).

Предлагает поиск в электронном каталоге. По умолчанию он проводится по всему каталогу, но пользователь может ограничить базу данных, задав поиск по каталогу книг либо вручную отобрав каталог. Доступен расширенный поиск.

• Государственная публичная научно-техническая библиотека России (http://www.gpntb.ru).

Для поиска необходимой литературы читателям предоставлены каталоги и картотеки как в традиционной форме, так и в электронном виде. В электронном каталоге по фондам ГПНТБ России можно найти: отечественные книги с 1992 года, отечественные журналы с 1994 года, авторефераты диссертаций с 1991 года, неопубликованные переводы 1992–1996 годов, зарубежные книги с 1991 года, зарубежные журналы с 1992 года.

Этот каталог является одним из первых и наиболее стабильных библиотечных каталогов России. Прежде всего, воспользовавшись кнопкой Словарь, пользователь может просмотреть полный перечень всех авторов и ключевых слов, находящихся в базе данных. При этом найденные термины могут быть автоматически помещены в поисковый запрос. Основной интерфейс выстроен с расчетом на тематический поиск по ключевым словам с возможностью уточнения местонахождения терминов (заглавие, наименование коллективного автора или предметные рубрики), связывающей логики (И, ИЛИ, целая фраза) и усечения окончаний. Можно также осуществлять поиск по автору, номеру ISSN/ISBN и уточнять год издания. Результаты могут выдаваться в краткой и полной форме. Первая содержит лишь сведения об авторе, заглавии и виде документа, вторая – все элементы библиографического описания, включая предметные рубрики. Этот каталог отражает литературу преимущественно технической и естественнонаучной тематики. На сервере ГПНТБ представлен также Сводный каталог по научно-технической литературе http://www.gpntb.ru/win/search/rsk.html, содержащий более 580 тысяч записей. Его интерфейс идентичен электронному каталогу ГПНТБ.

• Каталог Государственной научной педагогической библиотеки (httpy/www.gnpbu.ru/katalog/kat_0.htm).

Содержит сведения обо всех поступлениях в библиотеку с 1994 года, включая отечественные и зарубежные книги, авторефераты диссертаций, а также каталог российских и зарубежных периодических изданий и сборников. Доступны удобные настройки поиска: вы можете указать тематику, ключевые слова или же точные параметры книги – автора, название и даже ISBN. Можно задать поиск с учетом морфологии.

• Центральная научная медицинская библиотека имени Сеченова (http://www.scsml.rssi.ru).

Принцип поиска в этом каталоге такой же, как в каталоге Российской национальной библиотеки. Возможен простой, расширенный и профессиональный поиск. Основная часть возможностей доступна для зарегистрированных пользователей. Посетителям сайта электронного каталога предоставляется несколько каталогов – база данных Российская медицина, электронная библиотека ММА, каталог медицинских журналов начиная с 1991 года, каталоги книг XVIII и XIX веков.

• Каталог сети публичных библиотек Москвы (http://www.scsml.rssi.ru).

Позволяет провести поиск сразу по нескольким библиотечным каталогам.

• Государственная публичная историческая библиотека (http://www.shpl.ru).

Содержит обширный электронный каталог исторической литературы. В нем возможно сразу несколько видов поиска: поиск по автору, по заглавию, по издательству, по рубрике.

По рубрикам в электронном каталоге этой библиотеки можно искать книги, статьи из сборников и журналов (до 2004 года) на русском и иностранных языках о персоналиях, географических объектах, административных, исторических, историко-географических территориях, памятниках истории и культуры, учреждениях и обществах; книги по историческим дисциплинам (всемирной истории, истории России и зарубежных стран, исторической науке, вспомогательным историческим дисциплинам, археологии и этнографии) на русском и иностранных языках; выборочно книги по всем общественным наукам на русском языке (записи получены из других библиотек); статьи из журналов с 2004 года по истории на русском языке.

Кнопка Просмотр словаря дает возможность вывести на экран все значения поля, которое вы заполняете в поисковой форме. Полное библиографическое описание можно увидеть, щелкнув на обозначении книги, журнала или на номере в левом верхнем углу.

9.3. Форматы электронных книг

Работая в Интернете, вы сможете встретить не только документы Word – очень часто статьи и книги представлены в других форматах, например PDF и DJVU. Этот раздел содержит информацию о том, как можно просмотреть такие документы.

Формат PDF

PDF расшифровывается как Portable Document Format (портативный формат документа). Этот формат был создан специально для ликвидации проблем с отображением информации в файлах. Его преимущество состоит в том, что, во-первых, документ, сохраненный в формате PDF, будет одинаково выглядеть в любой операционной системе: и в Windows ХР, и в Windows 95, и в Linux. Во-вторых, PDF использует качественные алгоритмы сжатия: если объем файла Word, содержащего несколько картинок, вряд ли получится меньше мегабайта, то точно такой же файл формата PDF вполне уместится в 300–400 Кбайт. В-третьих, он умеет встраивать в себя все используемые в документе шрифты – будь то рукописные, готические начертания или славянская вязь, так что вы сможете забыть о тех случаях, когда какого-либо шрифта не оказывается у вас на компьютере. В-четвертых, в формат PDF можно преобразовать любой электронный документ. Для прочтения и печати PDF понадобится бесплатная программа Acrobat Reader, скачать которую можно с сайта разработчика – www.adobe.com.

Формат DJVU

Несколько лет назад появился новый формат хранения оцифрованных текстов – формат DJVU (дежавю). Технология была разработана в 1996 году компанией AT&T Labs. При создании формата была изначально поставлена задача достичь наилучшего сжатия при минимальных потерях в качестве. DJVU в первую очередь предназначен для хранения документов, содержащих не только текст, но и различные графические элементы, для которых важно сохранение высокого качества.

Со временем право на усовершенствование и доработку формата приобрела компания Lizard Tech (www.lizardtech.com). Она и разработала целый ряд программ для создания DJVU-файлов – от бесплатной DjVu Solo до корпоративной DjVu Enterprise – и программ для чтения документов в данном формате.

Для чтения DJVU-файлов используется плагин DjVu Web Browser Plug-in к браузеру Internet Explorer (рис. 9.9). После установки он автоматически встраивается в Internet Explorer. Теперь двойной щелчок на DJVU-файле приведет к его отображению в окне браузера. Точно так же можно будет считывать DJVU-файлы, размещенные в Интернете. Кроме этого, в браузере будет размещена специальная панель инструментов, с помощью которой можно управлять просмотром и выполнять некоторые дополнительные операции (рис. 9.9).

Рис. 9.9. DJVU-файл отображен в окне браузера

DJVU-документ можно просматривать в браузере в разных масштабах. Его можно задать самому, выбрав из списка либо воспользовавшись кнопками увеличения и уменьшения масштаба – Zoomln и ZoomOut. Кроме этого, на панели инструментов программы размещены три кнопки: для быстрой установки масштаба в 100 %, кнопки Fit Width (По ширине страницы) и Fit Page (Страница целиком). С помощью специального значка можно прокручивать страницу. Воспользовавшись кнопкой Zoom Selected area (Увеличить выделенную область), можно увеличить произвольный выделенный фрагмент документа до размеров всей страницы. Чтобы вернуться к предыдущему масштабу страницы, следует использовать кнопку Go to preview view (Вернуться к предыдущему виду). Воспользовавшись кнопкой Select Page (Выделить страницу), можно выбрать номер страницы из списка. Для этих же целей на панели инструментов программы размещены кнопки перехода к предыдущей и следующей странице, а также перехода на первую либо последнюю страницу документа. Предусмотрена функция поворота страницы вправо или влево. Документ можно сохранить под другим именем и распечатать. Некоторые действия доступны после щелчка правой кнопкой мыши. В контекстном меню можно скопировать изображение в буфер обмена. Пункт Export to file (Экспортировать в файл) позволит конвертировать DJVU-файл в формат BMP. С помощью пункта Find (Найти) можно проводить поиск текста.

9.4. Поиск рефератов

Интернет как источник информации для рефератов и курсовых предлагает не только материал для написания работы, но часто и готовые работы. Глобальная сеть содержит огромное количество коллекций готовых рефератов, доступных всем желающим. Не будем обсуждать качество этих работ, а в особенности – этичность таких поступков. Пользуясь готовыми работами, помните, что преподаватели освоили Интернет не хуже студентов и могут быть знакомы с доступными рефератами по их предмету. Очевидно одно: как один из источников в подготовке своей собственной работы игнорировать подобные коллекции не стоит. Тем более что среди работ, представленных в таких собраниях, часто встречаются действительно стоящие. Итак, рассмотрим, где в Интернете можно найти рефераты.

При поиске будьте готовы к тому, что реферата точно с тем же названием и по той же теме вы можете не найти. Поэтому постарайтесь отыскать что-то похожее и используйте найденную информацию только как один из источников наряду с другими.

Интернет-коллекции рефератов предлагают не только подборку работ, но и удобные инструменты работы с ней. Практически все онлайн-коллекции содержат тематические каталоги работ, а кроме этого, часто доступно сразу несколько видов поиска рефератов по сайту. В некоторых коллекциях есть возможность ограничить диапазон поиска реферата, указав, кроме ключевых слов, дополнительные параметры поиска.

Посещая сайты с коллекциями рефератов, обращайте внимание на возможность подписки на обновления. Подписавшись на список новых рефератов, вы всегда будете получать самую свежую информацию. Если не удалось ничего найти, то на некоторых сайтах, где есть форум, вы сможете поделиться своей проблемой с другими и, возможно, получить нужный реферат по электронной почте.

Гораздо проще на сегодняшний день ответить на вопрос, где искать. Однако помните, что сайты рефератов, которые выдает поисковая система, в большинстве случаев просто цитируют друг друга.

Обратим внимание на самые крупные и уважаемые сайты, на которых стоит остановиться в первую очередь.

Давайте для начала обратимся к классике – сайту http://www.referat.ru. Это первый адрес, который набирает всякий, кто ищет рефераты (рис. 9.10). Все рефераты здесь рассортированы по темам, а документы проверены антивирусной программой. На доске объявлений сайта – рубрики Ищу рефераты, Предлагаю, Продаю, Репетиторы, Разное, которые позволяют посетителям сайта обмениваться информацией. Кроме этого, доступна возможность добавления работы в коллекцию, а также подписки на рассылку сайта, чтобы легче было узнавать о новых поступлениях. Кроме того, на www.referat.ru присутствует очень грамотный FAQ (http://referat.ru/faq) – раздел справки, в котором описаны способы решения основных проблем, возникающих при работе с сайтом. В отдельном разделе представлен каталог самых новых поступлений – это будет полезно тем, кто периодически просматривает ресурс в поиске новых рефератов. Полный каталог рефератов доступен для сохранения в формате ZIP. Скачав и разархивировав его, вы сможете значительно сэкономить время поиска реферата на сайте.

Рис. 9.10. На сайте www.referat.ru собрано множество различных рефератов

Неплохая коллекция размещена на странице Рефераты и курсовые на Куличках – http://referat.kulichki.net. Здесь выделен специальный раздел – Каталог авторских коллекций(http://referat.kulichki.net/author.html), где вы найдете уникальные работы, выполненные различными авторами. Еще одной полезной особенностью рефератов на Куличках являются форумы Ищу реферат и Предлагаю реферат. С их помощью можно найти то, чего нет на сайте.

Советую также заглянуть на сайт http://www.refs.ru – здесь размещена еще одна неплохая коллекция рефератов. Только рефератов по юриспруденции здесь 40 разделов, кроме этого, есть работы по истории – 60 разделов, а также целый ряд других. Доступна система поиска.

На сайте http://www.5ballov.ru размещено два каталога рефератов – для школьников и для студентов (рис. 9.11). Это один из немногих интернет-ресурсов, предлагающих такое разделение. В коллекции для школьников размещены рефераты по таким разделам: история, историческая личность, география, биология, иностранные языки и целый ряд других. Кроме этого, сайт www.5ballov.ru предоставляет альтернативное решение проблемы поиска – достаточно скачать с сайта http://www.5ballov.ru/soft.shtml специальную программу Библиотека рефератов 1.0 – она предназначена для просмотра и отбора рефератов без выхода в Интернет. Выбранные работы можно скачать или заказать их доставку по электронной почте.

Рис. 9.11. На сайте 5ballov.ru рефераты могут найти и студенты, и школьники

Московская коллекция рефератов http://romic.ru/referats содержит более 8,5 тысяч работ. Сайт отличается удобными инструментами доступа к коллекции. Обратите внимание, что в специальном разделе можно скачать программу для обработки коллекции ресурса. Эта программа самостоятельно будет проводить поиск на сайте. Кроме этого, посетители могут размещать здесь свои рефераты.

На сайте http://e-referat.ru (Все рефераты Рунета) размещены рефераты и курсовые по основным вузовским предметам. Количество разделов коллекции впечатляет, но при этом не все они доступны.

Интернациональная коллекция рефератов http://ref.com.ua также заслуживает вашего внимания, рефератов здесь не очень много, но зато категория История разбита на семь подкатегорий – будущие историки найдут здесь практически все необходимое.

Образовательный раздел на портале km.ruhttp://student.km.ru– предлагает неплохую подборку рефератов. Особенность сайта состоит в том, что здесь размещены не только рефераты, но и курсовые работы, доклады, сочинения, шпаргалки и изложения. Студенты технических вузов оценят подборку чертежей, в коллекции их представлено около 300, при этом указана программа, с помощью которой чертеж был выполнен.

Количество рефератов на сайте www.referats.corbina.ru впечатляет: здесь размещено более 86 тысяч текстов. Есть даже тексты по таким «экзотическим» дисциплинам, как культурология, металловедение, музыка.

Неплохая коллекция рефератов расположена на странице «Российская коллекция рефератов» www.students.ru/referats – одном из самых посещаемых студенческих сайтов в русскоязычном Интернете. Доступен простой и расширенный поиск. Специалисты утверждают, что не найти здесь необходимое просто невозможно. Однако, с другой стороны, в России практически не осталось уже ни одного вуза, где не сдавали бы рефераты, скачанные отсюда.

Каталог рефератов на сайте Сачок (http://www.sachok.ru) содержит более 100 тысяч работ, из них около 19 тысяч рефератов и сочинений для школьников.

Посетители сайта http://www.bolshe.ru могут скачать не только около восьми тысяч рефератов по различным предметам, но и найти для себя конспекты, курсовые работы, шпаргалки и даже ответы на билеты.

Город рефератов (http://www.cityref.ru) представляет одну из самых больших коллекций рефератов, шпаргалок, докладов, курсовых работ и сочинений в формате RTF (теперь нет проблем с нечитаемым текстом и вирусами). Разработчики сайта обещают ежедневное пополнение каталога.

«Банк рефератов» http://www.bankreferatov.ru – считается самой большой коллекцией рефератов в русскоязычном Интернете. Сегодня здесь хранится 39 377 работ, написанных на 17 языках. Тут разместили свои рефераты 13 825 студентов и школьников. Общий объем всей информации, находящейся в 103 разделах, составляет 3,2 Гбайт. Огромное преимущество сайта – поиск по ключевым словам, а также наличие расширенного поиска. Не менее важным решением является удобная система помощи по работе с ресурсом.

Центр рефератов (http://referat.centre.ru) – это коллекция из 4 000 рефератов. Конечно, она не сравнится с собранием предыдущего сайта, но на этом сайте есть свои неоспоримые плюсы: поиск по темам (доступно несколько видов) и подписка на новости о свежих поступлениях.

В архиве сайта http://www.referatov.net представлено более 200 000 работ. На главной странице помещен каталог предметов, по которым можно найти рефераты, причем для каждого предмета указано количество имеющихся работ. Вы найдете здесь даже такие уникальные темы, как Рефераты по альтернативным наукам, Рефераты по астрологии, Рефераты по оккультизму и уфологии. Доступен поиск работ, кроме этого, можно подписаться на рассылку обновлений сайта и получать информацию о рефератах на свой почтовый ящик.

Еще одна подборка рефератов размещена на сайте Все рефераты Рунета – http://epoisk.ru. Здесь также есть курсовые и дипломные работы, шпаргалки и лекции в платном и бесплатном доступе.

По адресу http://www.referatfrom.ru размещена подборка рефератов, в которой более 150 разделов. Особенностью сайта является наличие каталога видов работ: в нем представлены не только рефераты, но и бакалаврские работы, конспекты, билеты, курсовые, сочинения, семинары и многое другое. На форуме сайта можно заказать написание реферата или спросить, не завалялось ли у кого-то случайно что-то подходящее.

Кроме этих коллекций рефератов, в Интернете можно найти сайты, на которых предлагается написание работы на заказ. Например, такие услуги предлагаются на http://www.ireferat.ru, http:// monah.ru, http://www.referatik.ru, http://www.moreferatov.ru.

Для рефератов также существуют специальные метапоисковые системы.

Вместо того чтобы просматривать коллекции вручную, можно заглянуть на сайт межвузовской коллекции рефератов http://eduworld.ru/referats. На сегодняшний день это одна из самых мощных коллекций рефератов в Интернете. Она сформирована 11 коллекциями рефератов. База работ превышает 130 000: часть лежит на сервере http://eduworld.ru, а основная масса расположена на разных сайтах русскоязычного Интернета.

Рекомендую посетить страницу сервера российского студенчества – http://www.students.ru/search/referats.html, на которой можно осуществить глобальный поиск рефератов. Здесь размещены формы поиска сразу на 11 сайтах. Воспользовавшись этим инструментом, вы сможете сразу определить, есть ли на самых популярных сайтах рефераты по нужной вам теме.

Глобальный поиск рефератов можно также провести на сайте образовательного союза http:// www.allbest.ru/union. В подборке Топ-20 вы найдете ссылки на самые востребованные сайты, кроме этого, среди возможностей поиска на этом сайте присутствует поиск текстов электронных книг.

Метапоиск сразу по девяти коллекциям предлагает раздел поиска http://student.km.ru/refall.asp на портале km.ru.

Кроме того, метапоиск рефератов доступен по следующим адресам: http://www.reshebnik.ru/referatseach, http://www.allbest.ru/refall.htm, а также http://barracuda.aiq.ru.

9.5. Поиск в библиотеках

Литературные источники являются основным инструментом любой научной работы, особенно гуманитарного профиля. Одним Интернетом не обойдешься, и приходится вспоминать, где находится библиотека и как искать в ней литературу.

Очень часто далеко не самые юные посетители библиотек не владеют элементарными навыками поиска книг. Поэтому я решила посвятить этот раздел основам поиска литературы в библиотеке.

В какую бы библиотеку вы ни попали, первое, что необходимо сделать, – это найти каталог. Библиотечные каталоги бывают двух типов – алфавитные и систематические. В алфавитном каталоге вся литература, которая есть в библиотеке, собрана в виде карточек с подробным библиографическим описанием книги и указанием номера. Если у вас есть точное название книги, которую вы ищете, вы должны заполнить листок-требование с информацией с карточки алфавитного каталога, обязательно указав номер. После этого листок-требование надо отдать сотруднику библиотеки, и через некоторое время, необходимое на поиск вашей книги (в среднем – 1,5–2 часа), вы получите заказанную литературу.

Если же вы ищете «то, не знаю что», алфавитный каталог вас не выручит. В этом случае вам дорога в систематический каталог. Здесь карточки, соответствующие книгам, разбиты на тематические разделы, и ваша основная задача состоит в том, чтобы найти нужный вам раздел. При этом поиск лучше проводить от общего к частному – именно по такому принципу построены систематические каталоги. Например, если вы ищете книги по использованию информационных технологий в образовании, стоит заглянуть в разделы «Образование» и «Педагогика» и поискать, какие существуют в них подразделы. Вполне возможно, что в одном из них вы найдете нужную вам рубрику.

Советую не пренебрегать специализированными журналами. Во-первых, в них помещены самые последние результаты исследований, которые стоит использовать в работе, во-вторых, обычно журнальные статьи сопровождаются списком литературы, в котором можно найти достаточно много полезных литературных источников.

Журналы, газеты и другие периодические издания стоит искать в специальном зале – зале периодики. Здесь также есть систематический и алфавитный каталоги, которые стоит просмотреть.

При работе с периодическими источниками стоит помнить, что всякий уважающий себя журнал в последнем или первом номере публикует список статей, вышедших за прошлый год. Вместо того чтобы перелистывать все выпуски, просмотрите этот список, с его помощью вы гораздо проще найдете нужную вам статью.

Получить еще более структурированную информацию по предмету вашего исследования можно будет после знакомства с информационными изданиями типа каталогов. В отличие от обычных библиографических изданий, они включают в себя не только сведения о публикациях в печати, но и краткий обзор их содержания. Такие издания обычно гораздо информативнее и оперативнее, чем библиотечные каталоги. Другими характеристиками информационных изданий является новизна, широта охвата источников и наличие справочного аппарата, позволяющего быстро систематизировать и производить поиск литературных источников.

В настоящее время в России выпуском информационных изданий занимаются институты, центры и службы научно-технической информации (НТИ). Они объединяются в Государственную систему научно-технической информации (ГСНТИ), которая и осуществляет централизованный сбор и обработку основных видов документов.

Информационные издания этих институтов и организаций подразделяются на три вида: библиографические, реферативные и обзорные.

Библиографические издания содержат списки библиографических описаний, которые информируют специалистов о том, что было издано в мире по тому или иному направлению. Библиографическое описание, представленное здесь, не только оповещает о появлении публикации, но и сообщает необходимые сведения для его поиска. Из библиографических описаний составляются библиографические указатели и библиографические списки.

Библиографические указатели чаще всего состоят из перечня библиографических описаний (часто без аннотаций и рефератов). Эти издания наиболее полно отражают отечественную и зарубежную литературу. Их отличают оперативность подготовки и короткие сроки с момента выхода публикации до момента отражения ее в указателе.

Наиболее значительный библиографический указатель называется «Сигнальная информация» (СИ) ВИНИТИ. Его цель – оперативное снабжение специалистов сведениями о новых публикациях. Это преимущественно систематические указатели, выпускаемые в виде бюллетеней, охватывающих почти все отрасли мировой науки и техники.

Реферативные издания содержат публикации рефератов, в которые входят сокращенные изложения содержания первичных документов (или их частей) с основными фактическими сведениями и выводами. К реферативным изданиям относятся реферативные журналы, реферативные сборники, экспресс-информация и информационные листки.

В Российской Федерации реферативные журналы по социальным и гуманитарным наукам издает ИНИОН РАН под общим заголовком «Реферативный журнал» (РЖ).

РЖ ИНИОН – единое многосерийное издание, состоящее из сводных томов (в которые входят выпуски, издающиеся самостоятельными тетрадями) и из отдельных выпусков, не входящих в сводные тома. Периодичность выхода в свет – четыре раза в год. Интервал с момента появления публикации до ее отражения в РЖ – в среднем около четырех месяцев.

Помимо реферативных журналов, в России также издаются справочные библиографические указатели, позволяющие ориентироваться в новой литературе по социальным и гуманитарным наукам. Такие указатели выходят отдельными томами по темам: правоведение, политология; история, археология и этнология; литературоведение; науковедение; философия и социология; экономика; языкознание; религиоведение; депонированные научные работы.

Глава 10

Презентация результатов в PowerPoint

Современные информационные технологии вносят свои требования не только к оформлению, но и к защите научных работ. Если раньше, защищая дипломную или курсовую работу, готовили плакаты, в лучшем случае – распечатывали основные положения на прозрачных листах и использовали кодоскоп, то сегодня обязательным атрибутом защиты является компьютер и электронная презентация. В некоторых учебных заведениях работа, которая защищается без презентации, получает оценку ниже той, которая хорошо представлена. Поэтому я решила посвятить эту главу основам создания электронных презентаций и рассказать о наиболее популярной программе, выполняющей эту функцию, – Microsoft PowerPoint.

10.1. Создание и оформление слайдов

После запуска PowerPoint вы увидите на экране окно программы. В центре окна находится рабочая область, то есть место, где вы будете создавать презентацию (рис. 10.1). Кроме этого, здесь размещены область задач и панель режимов, служащая для переключения режимов отображения презентации, страницы которой называются слайдами.

Рис. 10.1. Окно PowerPoint

Примечание

По умолчанию презентация представлена в виде режима Слайды. Режим структуры позволяет просматривать заголовки, в режиме слайдов вы можете увидеть их оформление.

Презентация обычно состоит из нескольких слайдов. Каждый слайд может быть оформлен по-разному. Слайд, созданный по умолчанию, состоит из двух заголовков – Заголовок слайда и Подзаголовок слайда. Обратите внимание, что названия слайда размещаются внутри специальных прямоугольников – областей создания надписи. Вы можете увеличить их, перемещая угловые маркеры точно так же, как делали это, работая с графическими объектами текстового редактора Word.

Ввести текст в презентацию можно, щелкнув внутри прямоугольника. Вы можете изменить шрифт или цвет введенного текста, используя панель инструментов Форматирование точно так же, как вы это делали, работая с текстом в редакторе Word. Кроме этого, доступны и другие элементы форматирования: вы можете создать нумерованный или маркированный список в слайде, добавить таблицу, построить диаграмму с использованием функции Microsoft Graph. Для каждой из этих возможностей предусмотрена специальная кнопка на панели инструментов PowerPoint.

Добавить в презентацию новый слайд можно, выполнив команду Вставка → Создать слайд. Если же вы хотите создать слайд точно такой же структуры, как предыдущий, используйте команду Вставка → Дублировать слайд.

Добавить дополнительную надпись можно, выполнив команду Вставка → Надпись. Далее следует отметить то место на слайде, внутри которого будет помещена надпись, после чего можно вводить ее текст.

Слайды в PowerPoint могут быть оформлены очень разнообразно. Например, вы можете раскрасить слайд разными цветами. Для этого нужно изменить цвет фона. Выполните команду Формат → Фон и, выбрав в раскрывающемся списке пункт Другие цвета, самостоятельно задайте цвет для вашего слайда. Если вас не устраивает однотонное оформление фона, выберите пункт Способы заливки. В результате вы получите целый набор возможных оформлений слайдов. Попробуйте, например, градиентное оформление с типом штриховки из угла (рис. 10.2).

Рис. 10.2. Выбор способа заливки для фона слайда

Для оформления слайдов можно также воспользоваться коллекцией шаблонов PowerPoint. Для этого выполните команду Формат → Оформление слайда. В правой части окна PowerPoint появится панель задач Дизайн слайда. Здесь вы можете выбрать необходимый шаблон, нажав на стрелочку

Если в вашей работе встречаются диаграммы или схемы, обязательно вставьте их в презентацию. PowerPoint поддерживает возможность вставки объектов, созданных в других приложениях Microsoft Office. Выполните команду Вставка → Объект и укажите нужный тип объекта. Например, вы можете выбрать Диаграмма Microsoft Excel и вставить диаграмму в презентацию. Для вставки графического файла (например, иллюстрации или схемы) следует выполнить команду Вставка → Рисунок → Из файла и в появившемся окне Добавление рисунка указать имя нужного файла. Вставив рисунок (или диаграмму), вы можете подогнать его размеры, переместив угловые маркеры рисунка так, чтобы он был нужным образом расположен на слайде.

Слайды, созданные в PowerPoint, могут иметь разную разметку. Разметка слайда – это способ размещения элементов на нем. Слайд, созданный по умолчанию, – это самый простой вариант. Изменить разметку можно, выполнив команду Формат → Разметка слайда. В правой части окна PowerPoint появится область задач Разметка слайда, в которой вы можете выбрать нужный вам вариант.

Примечание

Выбрав разметку Пустой слайд, вы всегда сможете сформировать слайд по своему вкусу, произвольным образом размещая в нем текст, рисунки и диаграммы.

Слайды презентации можно дополнить своими заметками. Эта возможность очень удобна для подготовки выступления. В заметке можно разместить основные тезисы своего доклада, а во время презентации вы сможете вспомнить нужное, если вдруг что-то забыли. Перейти в режим ввода заметок можно, выполнив команду Вид → Страницы заметок. В нижней части экрана будут расположены поля для ввода заметок.

10.2. Анимация в презентации

Некоторые элементы презентации можно заставить двигаться, что значительно увеличит зрелищность презентации. Для этого необходимо добавить анимационные эффекты к элементам слайдов. Выполните команду Показ слайдов → Настройка анимации. Выделите элемент слайда (например, заголовок) и нажмите кнопку Добавить эффект, после чего выберите нужный эффект (рис. 10.3). Обратите внимание: в области задач выделенный вами элемент появился в списке эффектов анимации. Среди дополнительных параметров настройки анимации вы можете задать скорость воспроизведения, способ запуска эффекта (доступен в поле Начало), а также в некоторых случаях – направление, путь и ряд других параметров.

Рис. 10.3. Панель задач настройки анимации

Нажмите кнопку Просмотр, и вы увидите, как ваш слайд будет выглядеть при демонстрации презентации. Обратите внимание, что в области задач появляется временная шкала, демонстрирующая ход выполнения презентации.

Анимационные эффекты, примененные к презентации, могут иногда слишком замедлять показ слайдов. В этом случае необходимо осуществить их настройку относительно времени. После добавления анимационных эффектов их список будет размещен в области задач Настройка анимации. Выделив добавленный эффект, можно настроить время его показа. Сделать это можно, уменьшив прямоугольник, который отображает продолжительность действия эффекта. Доступ к дополнительным параметрам настройки анимации открывается при выборе пункта Параметры эффектов из раскрывающегося списка определенного эффекта на панели задач (рис. 10.4).

Рис. 10.4. Дополнительные настройки можно выполнить, выбрав пункт Параметры эффектов

В открывшемся окне вы можете добавить звуковые эффекты, которые будут сопровождать анимацию слайда. Дополнительные настройки времени показа слайдов доступны на вкладке Время. В области задач Настройка анимации все элементы презентации размещаются в таком порядке, в каком они будут появляться при просмотре. Для изменения порядка отображения элементов воспользуйтесь кнопками со стрелочками, расположенными в области Порядок.

Кроме анимации отдельных элементов слайда, вы можете использовать анимацию всех слайдов. Для этого выполните команду Показ слайдов → Эффекты анимации. Появится область задач Дизайн слайда, в которой представлен список анимационных эффектов для слайдов, разделенный на три группы: Простой, Средний и Сложный.

Анимационные эффекты, применяемые при смене слайдов, можно задать, выполнив команду Показ слайдов → Смена слайдов. В появившейся области задач вы можете выбрать нужные эффекты, настроить скорость перехода, звук, а также способ смены слайдов.

Примечание

Старайтесь избегать излишних эффектов, особенно тех, которые занимают сравнительно большое время при показе слайдов. Сложная в просмотре презентация отвлекает слушателей, на появление элементов слайдов тратится дополнительное время, аудитория будет обращать внимание только на презентацию, но не на ваш доклад. Создавая презентацию дипломной или курсовой работы, ни в коем случае нельзя использовать слишком много элементов оформления. Лучше пусть работа будет совсем без анимационных эффектов, но зато в ней найдут отражение основные положения и идеи, чем вы сделаете яркую презентацию, на которой все будет очень долго крутиться и вертеться, но при этом вы пропустите нечто существенное.

10.3. Управление просмотром презентации

После оформления всех слайдов просмотрите, как будет выглядеть ваша презентация.

Демонстрируется презентация в режиме показа слайдов. Выполните команду Показ слайдов → Начать показ или нажмите клавишу F5. На экране начнут появляться слайды.

Кроме этого, в нижней части экрана просмотра слайдов будут размещены управляющие кнопки – они позволяют просмотреть следующий и предыдущий слайд. Здесь также расположена кнопка, раскрывающая меню, с помощью которого можно будет управлять порядком показа слайдов, то есть выбирать, какой из слайдов будет отображен следующим.

Управление показом слайдов стандартными методами реализуется не всегда удобно. Исправить эту ошибку можно, если использовать меню управления показа, которое размещено в левом нижнем углу экрана. С его помощью можно перейти к произвольному слайду презентации, пропуская остальные, а также завершить показ. Воспользовавшись пунктом Заметки докладчика, можно отобразить окно с созданными ранее заметками слайдов.

Если вы хотите изменить порядок следования слайдов в презентации – перейдите в режим сортировщика слайдов (Вид → Сортировщик слайдов). В этом режиме будут размещены уменьшенные копии всех слайдов. Изменить порядок их следования очень просто – достаточно перетащить слайд мышью на нужное место. Вернуться в обычный режим можно, выполнив команду Вид → Обычный.

Примечание

Прекратить показ презентации можно в любой момент, нажав клавишу Esc.

Для создания в презентации более удобного способа управления просмотром можно воспользоваться управляющими кнопками. Несколько кнопок выполняют стандартные действия, а есть такие, работу которых пользователь может настроить самостоятельно. Выполните команду Показ слайдов → Управляющие кнопки и выделите нужную кнопку, например Назад. Пометьте на слайде место, где она будет размещена. В появившемся окне Настройка действия можно задать параметры добавленной кнопки (рис. 10.5). В раскрывающемся списке поля Перейти по гиперссылке необходимо указать слайд, к которому будет осуществляться переход. В поле Звук можно настроить звуковое сопровождение. Указанные действия будут выполняться после щелчка на кнопке. Аналогично можно настроить действия, выполняемые по наведению указателя мыши. Для этого надо перейти на соответствующую вкладку.

Рис. 10.5. Настройка управляющих кнопок

Переход от одного слайда к другому осуществляется щелчком кнопкой мыши. Настроить время перехода можно командой Показ слайдов → Настройка времени.

В результате будет запущен показ слайдов, в окне которого откроется меню Репетиция. Кнопка таймера показывает отсчет времени. Переход к следующему слайду осуществляется нажатием кнопки Далее. Остановить просмотр можно, нажав кнопку Пауза.

Изменить стандартный порядок показа слайдов можно, настроив его как произвольный. Выполните команду Показ слайдов → Произвольный показ. В этом окне будет отображен список всех созданных показов.

В окне Задание произвольного показа можно настроить порядок просмотра слайдов. Для его отображения нажмите кнопку Создать в окне Произвольный показ. Для добавления слайдов необходимо выбрать название в левом списке и, воспользовавшись кнопкой Добавить, перенести в правый список названия слайдов. Используя кнопки Вверх и Вниз, можно управлять порядком следования слайдов в созданном произвольном показе. После создания произвольного показа не забудьте нажать кнопку Показать для просмотра.

Произвольный показ используется в том случае, если вы создали слишком длинную презентацию и не уверены, что слушатели вашего доклада позволят вам показать сразу все. В этом случае можно поместить в презентацию только основные слайды, и если вас ограничат во времени доклада, вы сможете представить созданный вами краткий произвольный показ.

Задать общие настройки презентации можно, выполнив команду Показ слайдов → Настройка презентации (рис. 10.6).

Рис. 10.6. Окно настройки презентации

В появившемся окне вы можете задать основные настройки показа презентации. Например, в области Слайды выбирают показ всех слайдов, слайдов только определенного диапазона либо сохраненных в виде произвольного показа. Смену слайдов также настраивают в этом окне. Возможные варианты: вручную и по времени. Дополнительные настройки возможны в областях Показ слайдов и Параметры показа.
